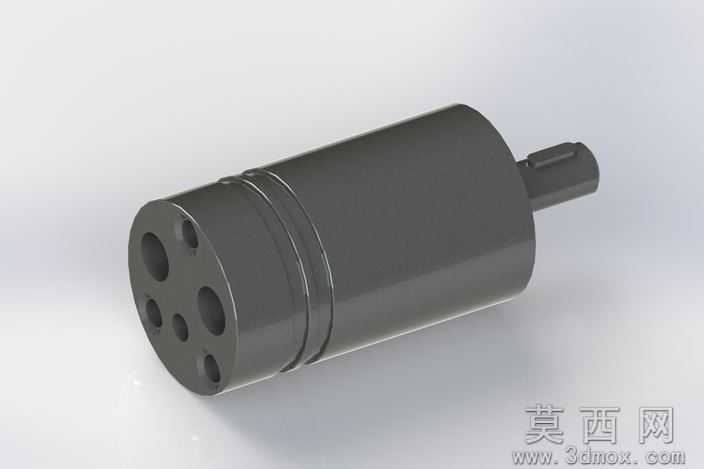

丹佛斯OMM8液压摆线马达三维结构模型

本模型为丹佛斯OMM8系列微型液压摆线马达，采用SolidWorks进行全参数化三维建模，建模过程严格遵循实物测绘尺寸与官方产品样本参数，完整还原了该款小排量液压马达的全部内外结构特征。模型整体采用轴类零件与壳体类零件组合的装配体结构，主体外壳为圆柱形一体化设计，输出端采用标准平键输出轴结构，轴肩位置设计有密封安装槽位，可适配标准旋转密封圈实现高压油腔的动密封，防止液压油泄漏。后端盖位置均匀分布多个安装定位孔与油口连接孔，孔位尺寸与位置度严格匹配实物安装标准，可直接用于液压系统的装配干涉检查。建模过程中对马达内部的摆线轮、配流轴、定转子副等核心传动部件进行了等比例还原，各零件间的装配间隙按照实际公差要求进行预留，可实现完整的运动仿真模拟，直观展示摆线马达在高压油驱动下的转速输出与扭矩传递过程。材质渲染阶段，外壳部分采用哑光深灰色金属漆材质，模拟铸铁壳体的喷塑表面质感，输出轴部分采用亮面镀铬金属材质，还原加工后钢件的金属光泽，密封件位置采用黑色丁腈橡胶材质，不同材质的区分让模型整体视觉效果与实物高度一致。设计思路上，该模型采用自顶向下的装配设计方法，先确定马达的整体安装尺寸与性能参数边界，再逐步拆分内部各个功能零件，确保每个零件的结构都服务于小体积、高转速、低扭矩的微型液压马达使用场景，可直接用于小型液压设备的动力单元选型参考、液压系统教学演示、虚拟装配调试等场景，模型结构完整无缺失特征，无多余碎面与几何错误，可直接导入各类三维软件进行编辑修改。
