汽车散热风扇涡轮结构CAD线稿设计

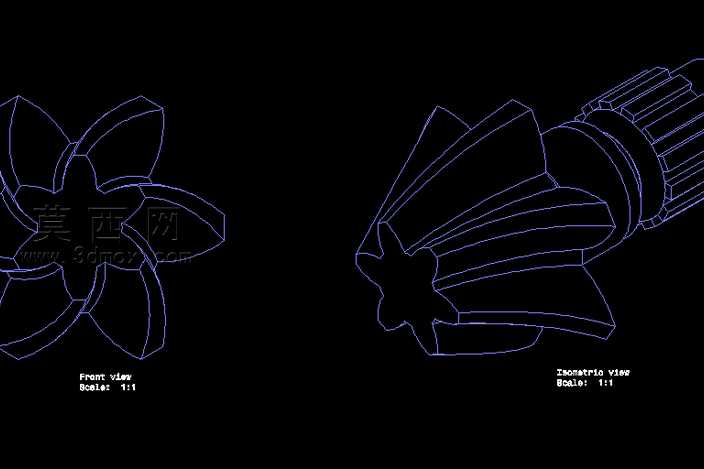

本作品为汽车配套散热类旋转叶轮部件的三维结构设计成果，整体采用参数化建模思路完成，先通过二维草绘勾勒出叶轮的叶片轮廓、轮毂花键连接结构的基准截面，再通过三维软件的特征拉伸、旋转、阵列等操作生成实体结构，最终导出为线框展示的工程视图，清晰呈现部件的内外结构逻辑。建模过程中重点考量了叶轮的气动外形合理性，叶片采用渐开线式曲面造型，边缘做了顺滑过渡处理，既保证旋转过程中的气流推送效率，也减少结构运行时的风阻与振动噪音；轮毂位置设计了内花键连接结构，可与驱动轴实现精准啮合传动，花键的齿形参数、配合公差都经过严谨校核，保证动力传输过程中的结构稳定性与同轴度。设计阶段针对叶轮的受力分布做了模拟优化，叶片根部与轮毂的衔接位置做了加厚过渡处理，避免长期高速旋转产生应力集中导致结构断裂，同时对整体重量做了轻量化控制，在保证结构强度的前提下减少材料消耗，降低部件转动惯量提升响应速度。渲染环节采用线框展示模式，分别输出正视图与等轴测视图，正视图采用1:1比例标注，可直接用于二维工程图的尺寸参考，等轴测视图清晰呈现叶片的空间扭转角度与整体装配形态，方便后续加工环节的工艺拆解与尺寸校验。整个设计从功能需求出发，兼顾了散热效率、结构强度、装配适配性多方面要求，可直接用于汽车散热系统的配套研发、教学演示或者加工生产参考，结构参数经过多轮调整优化，具备较高的实际应用价值。
