多缸内燃机曲轴精密结构三维数模

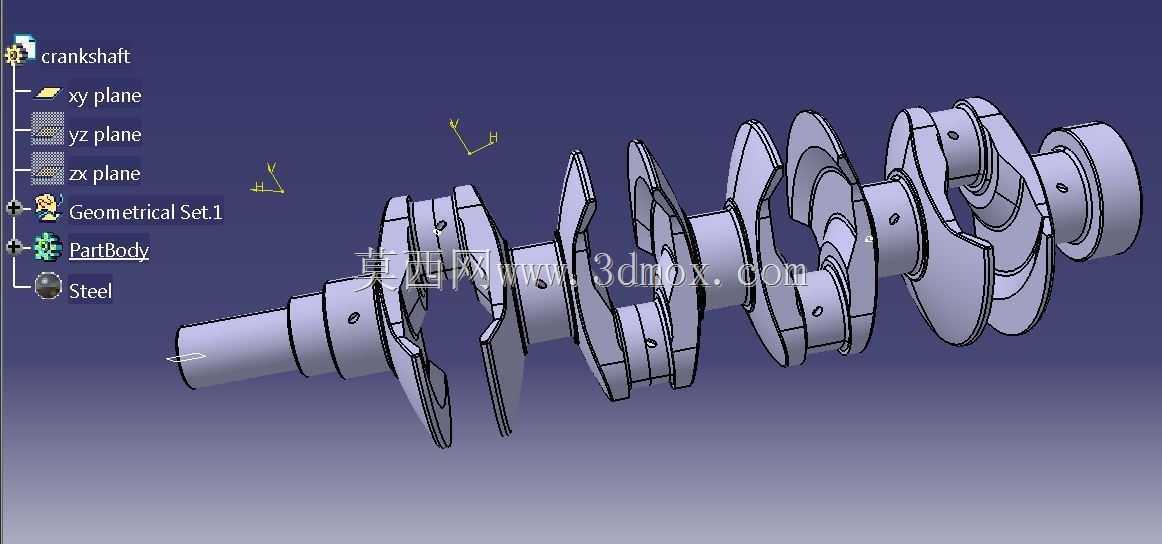

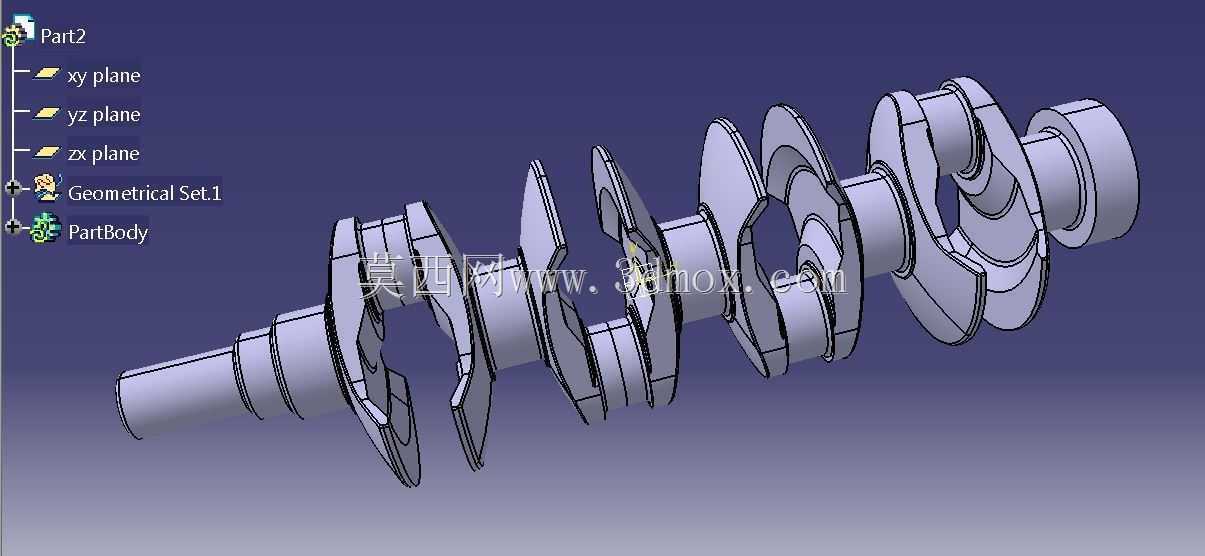

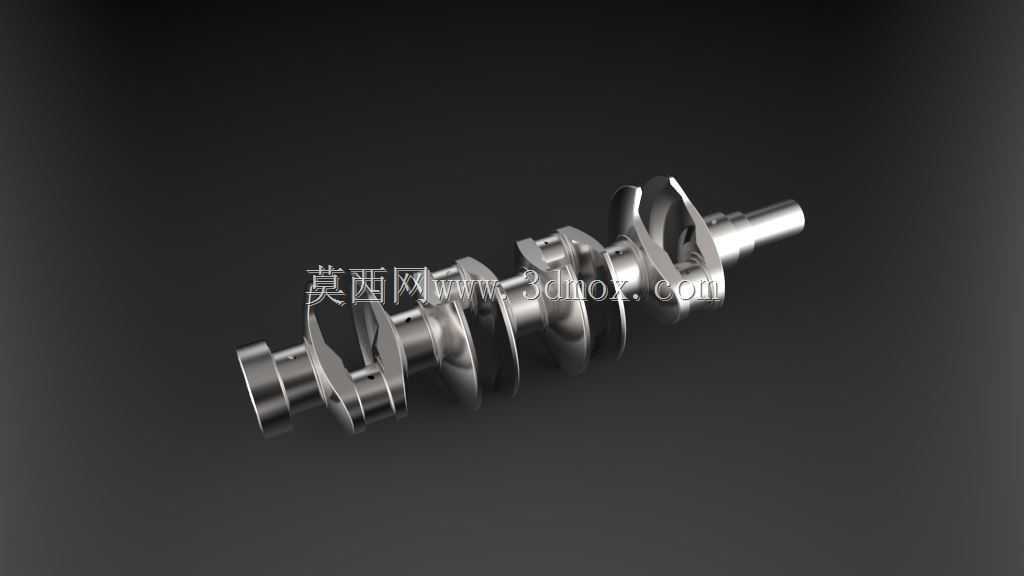

　　曲轴是往复式动力机械里完成运动形式转换的核心承载构件，这套三维数模完整还原了直列多缸机型曲轴的全段结构，从前端动力输出轴颈、多组错位布置的曲柄销、平衡配重块到后端飞轮连接法兰，所有回转曲面、过渡圆角、配重轮廓都按照实际装机的结构逻辑搭建，没有做简化省略，结构设计人员可以直接参照数模核对各缸曲柄的相位夹角、轴颈排布顺序，也能在整机布置阶段直接调取模型完成缸体、轴瓦、连杆、活塞组的干涉校验。

　　从实际装机场景来看，这类曲轴主要适配四缸往复式内燃机，在车用动力、小型工业发电机组、农用机械动力单元里都有广泛应用，它的核心作用是把活塞连杆组传递过来的往复直线推力，通过曲柄偏心结构转化为绕主轴颈轴线的连续旋转扭矩，向外输出动力驱动负载；如果把同一类结构反向使用在往复式压缩机上，曲轴则承接外部电机输入的旋转扭矩，带动连杆活塞做往复压缩运动，完成工质增压，两种工况下曲轴的受力逻辑完全相反，但结构设计的核心校核目标一致，就是控制交变载荷下的疲劳强度与回转动平衡精度。

　　数模里的主轴颈沿轴向同轴排布，是整根曲轴的回转支撑基准，装配时对应压入缸体主轴承座的轴瓦内，各段主轴颈的直径、轴向宽度都和常规量产机型的安装边界匹配，相邻主轴颈之间的跨距刚好对应单个缸体的型腔宽度，设计时这个跨距不能随意放大，否则会抬升整机的轴向总长，也会让曲轴的支撑跨距过大，运转时挠曲变形量超标。曲柄销和主轴颈呈偏心布置，偏心距就是活塞行程的一半，数模里各缸曲柄销按照做功顺序错开固定相位角，四缸机型的相位排布保证各缸往复惯性力可以互相抵消大部分，降低整机振动；每个曲柄臂上集成的平衡配重块轮廓经过偏心配重设计，配重的质心偏离主轴颈轴线，方向和对应曲柄销相反，用来抵消活塞连杆往复运动、曲柄销回转产生的不平衡离心力，数模里配重块的外缘做了光滑的圆弧避让，运转时不会和缸体内部的加强筋、连杆大端发生碰撞。

　　在结构细节处理上，所有轴颈和曲柄臂衔接的位置都保留了大半径过渡圆角，这是曲轴设计里最关键的抗疲劳结构，直角过渡会在交变弯矩作用下产生严重的应力集中，很容易在长期运转后出现圆角处裂纹，数模里的圆角半径按照轴颈直径的合理比例设置，既不会因为圆角过大导致轴瓦有效承载宽度不足，也能把应力峰值控制在材料许用范围内。曲轴前端的细轴段预留了皮带轮、正时齿轮、启动爪的安装位，轴端的键槽结构可以传递附属机构的驱动扭矩，带动配气机构、冷却水泵、发电机同步运转；后端的连接法兰端面预留了飞轮螺栓安装孔，法兰的止口定位面和主轴颈保持严格同轴，飞轮装配后可以储存做功行程的冲击能量，让曲轴的回转转速更加平稳，避免四缸机型间断做功带来的转速波动。

　　做整机三维布置时，工程师可以直接用这套数模核对轴向安装边界：曲轴总长度要和缸体的轴向型腔长度匹配，两端伸出缸体的轴段长度要给前端油封、皮带轮、后端飞轮壳留出足够安装空间，径向方向上配重块的回转外圆要和缸体曲轴箱内壁保留安全间隙，避免热态膨胀、运转挠曲时出现刮蹭。数模的曲面连续光顺，所有回转面的同轴度、配重块的对称度都符合实际加工的工艺逻辑，既可以用于教学演示曲柄连杆机构的运动转换原理，也能作为全新机型曲轴设计的参考基准，辅助设计人员快速完成相位排布、配重估算、安装边界校验，减少从零开始建模的重复工作量，也能在早期设计阶段就排查出结构干涉、平衡配重不足、支撑跨距不合理这类隐性问题。
