内燃机活塞连杆总成结构设计

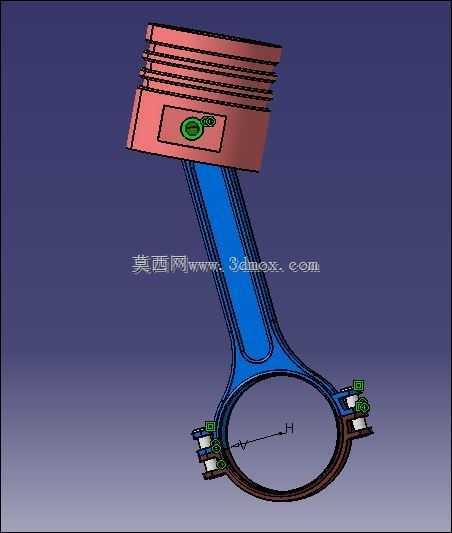

　　在往复式动力机械的核心运动机构里，活塞连杆组件承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键职能，这套三维结构完整还原了车用内燃机曲柄连杆机构中活塞与连杆装配后的真实形态，覆盖了从活塞头部、活塞销座到连杆杆身、连杆大端的全部配合特征。

　　从实际装机场景来看，该类组件广泛适配小排量乘用车汽油机、小型通用动力汽油机以及部分固定式柴油发电机组的动力单元，工作过程中活塞在气缸套内做高速往复直线运动，连杆则通过两端的回转副完成运动形式转换：小端通过活塞销与活塞铰接，随活塞一同沿缸筒轴线上下运动；大端剖分后通过连杆螺栓紧固在曲轴连杆轴颈上，随曲轴做圆周回转，整套构件在运转中同时承受交变的气体压力、往复惯性力与旋转离心力，受力状态复杂且载荷波动幅度大。

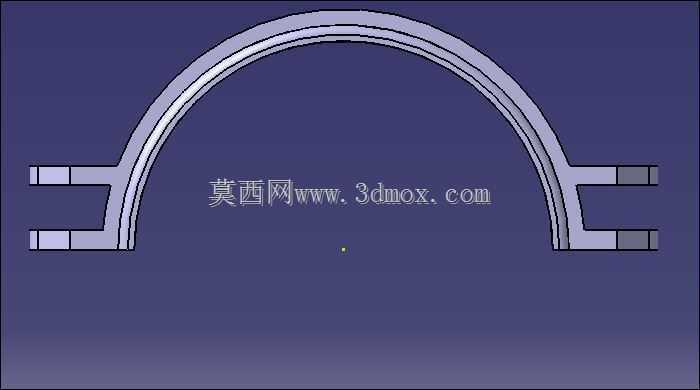

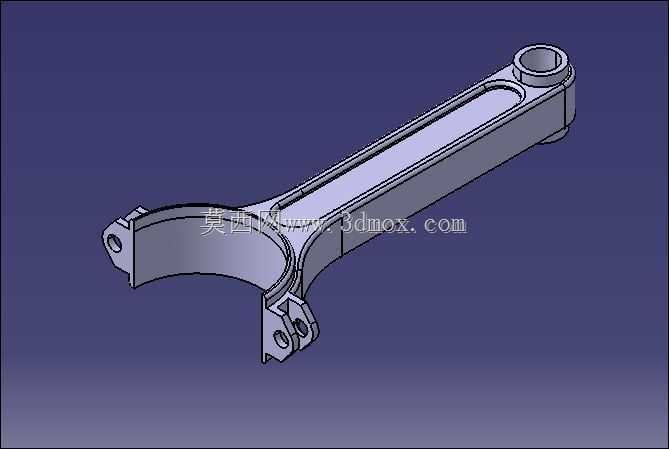

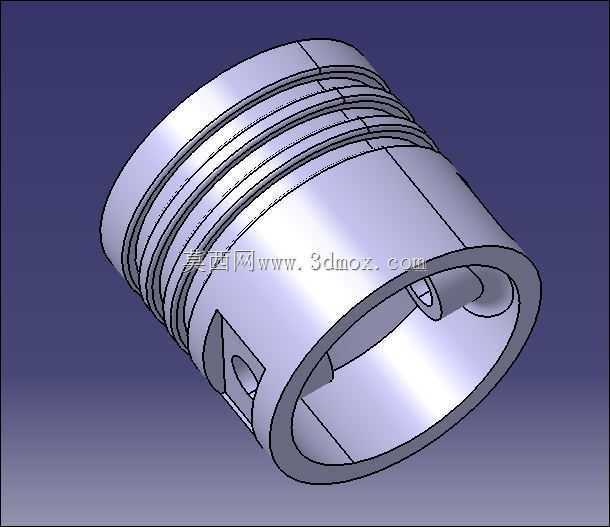

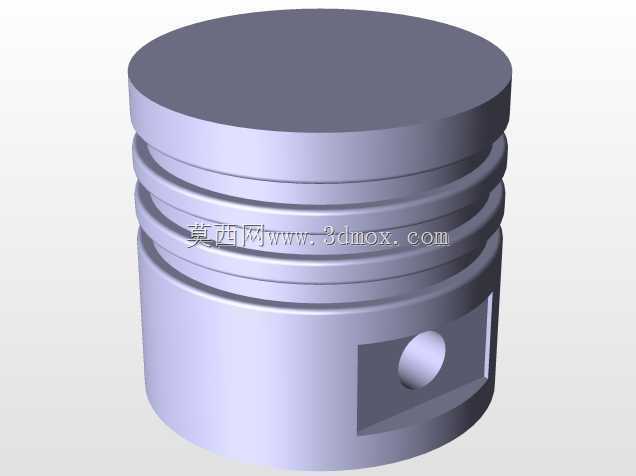

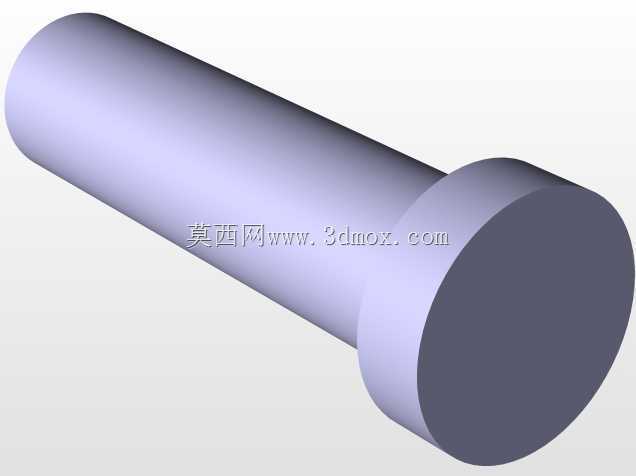

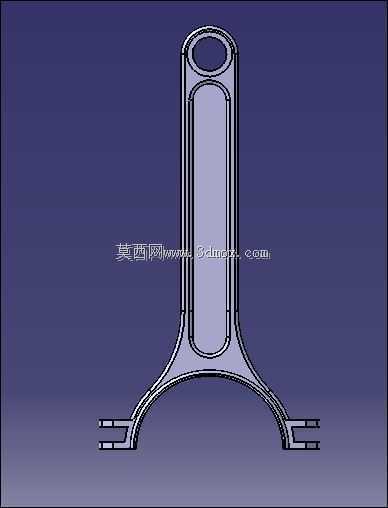

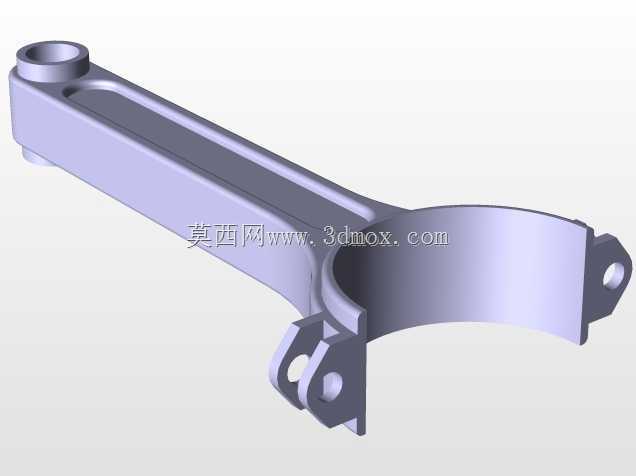

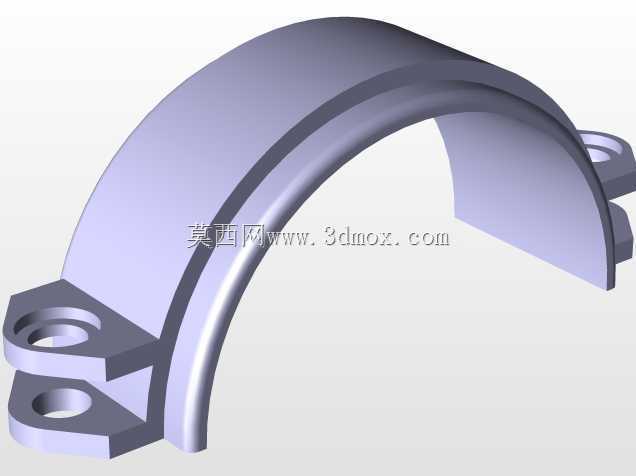

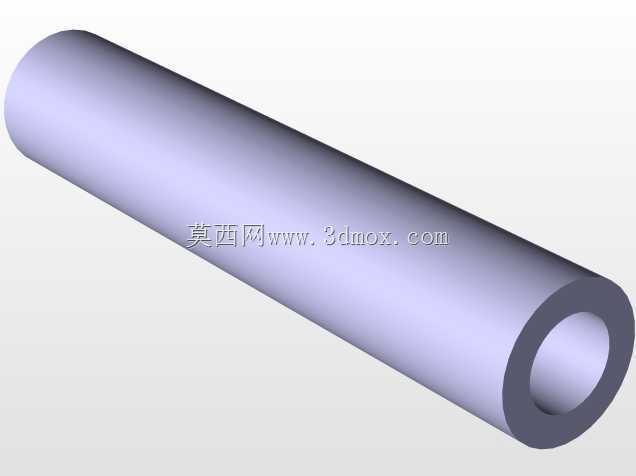

　　结构设计层面，活塞部分保留了头部环槽的完整特征，三道环槽分别用于布置气环与油环：气环负责密封燃烧腔的高压燃气，避免压缩与做功行程中燃气窜入曲轴箱；油环则在活塞下行时刮除缸壁多余润滑油，防止机油进入燃烧室参与燃烧。活塞销座部位做了加厚凸台处理，销孔内部预留衬套安装间隙，活塞销采用全浮式配合逻辑，工作状态下销与连杆小端衬套、活塞销座孔之间均可产生相对转动，让销体圆周表面磨损均匀分布。连杆杆身采用工字形截面构型，这一设计在同等截面积、同等重量的前提下，大幅提升了杆身沿摆动平面方向的抗弯截面模量，既满足高速往复运动对轻量化的要求，又能抵御做功瞬间燃气压力带来的冲击弯曲载荷。连杆大端采用斜剖式分型结构，剖分面加工有定位锯齿，保证连杆盖与杆身装配时的周向定位精度，大端孔内预留轴瓦安装位，上下两片轴瓦装配后形成与曲轴连杆轴颈配合的滑动摩擦副，工作时依靠压力润滑油形成油膜承载。

　　安装边界方面，活塞的外圆直径直接对应发动机气缸套的内径尺寸，头部环槽的轴向宽度、槽底直径都与配套活塞环的规格严格匹配，活塞装入缸筒后，活塞裙部的型线设计会在热态下补偿热膨胀量，避免冷态间隙过大产生敲缸、热态间隙过小引发拉缸故障。连杆大端的外廓尺寸需要在曲轴箱内部预留足够摆动空间，发动机运转时连杆随曲轴转动会在气缸体下部形成扇形扫掠区域，设计阶段必须校核连杆大端、杆身与缸体曲轴箱内壁、曲轴平衡块之间的最小运动间隙，防止高速运转中出现运动干涉。连杆小端的宽度与活塞销座之间的开档尺寸适配，活塞销穿入后两端通过卡环限位，避免销体轴向窜动刮蹭气缸内壁。连杆螺栓的安装孔位置、螺纹规格以及拧紧力矩要求，都直接决定大端结合面的压紧可靠性，装配时需要按照转角法分步拧紧，防止轴瓦出现松旷或异常变形。

　　建模过程中完整保留了各零件之间的装配配合关系，活塞销与销孔、连杆衬套的同轴度，连杆大端孔与小端孔的中心距，都严格按照内燃机曲柄连杆机构的设计公差逻辑设定，中心距尺寸直接决定发动机的曲柄半径与连杆长度比值，该比值会影响活塞的运动加速度曲线、侧压力大小以及整机的振动特性。活塞内腔的减重凹坑、连杆杆身的过渡圆角都做了写实还原，这些圆角结构能够大幅降低交变载荷下的应力集中系数，避免构件在高频循环受力中出现疲劳断裂。整套结构既可以用于内燃机原理教学中的运动演示，也能为新动力单元的曲柄连杆机构方案设计提供结构参考，在做运动仿真时可直接赋予各构件材料属性，完成往复惯性力计算、连杆屈曲强度校核以及活塞运动轨迹干涉检查等工程分析工作。
