双缸往复式内燃机曲柄连杆配气机构

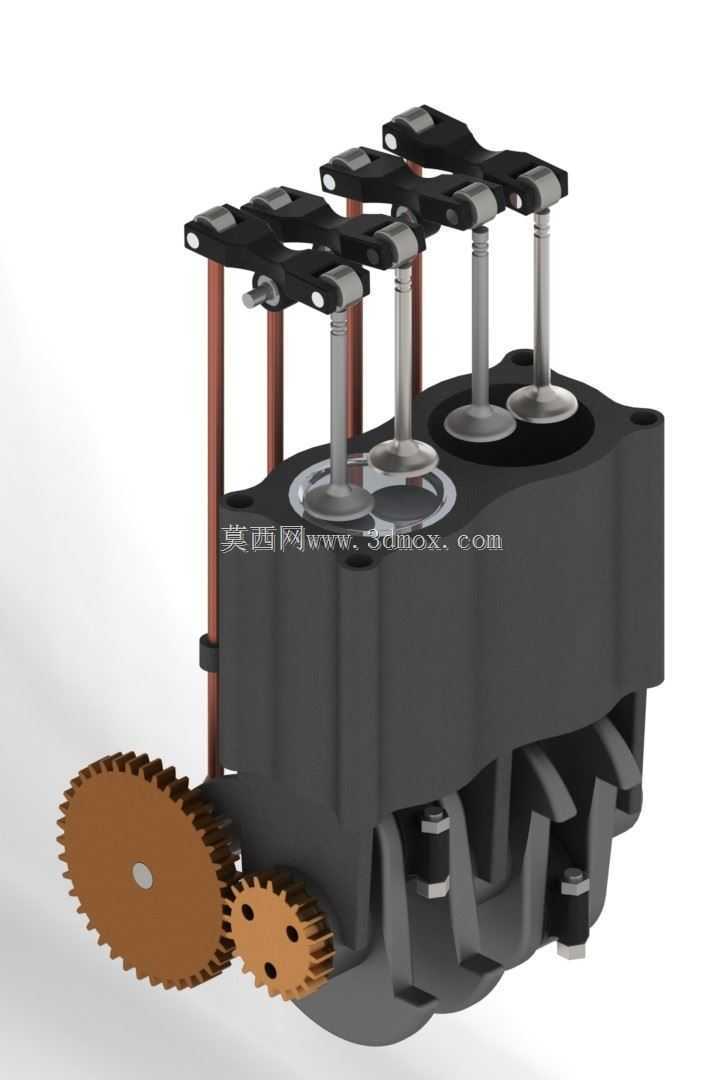

　　这套双缸内燃机结构数模完整还原了直列双缸往复式动力机械的核心运动链路，从前端输出齿轮到缸盖侧进排气门的全部运动副均做了实体化表达，没有用简化符号替代关键配合件，在教学演示、原理验证、小型动力装备前期方案推演场景中都能直接作为结构参考使用。

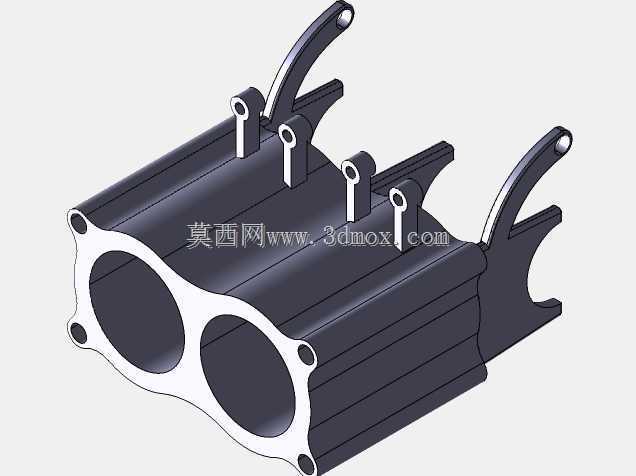

　　从实际工程落地的视角看，双缸动力单元常见于小型通用动力设备、轻型代步机具、小型工程机械辅助动力单元以及教学实训台架，这类场景对整机横向宽度、缸体高度、输出轴伸出位置的边界约束非常严格，数模里把两根并列布置的活塞、共用的一体式曲轴、缸盖侧竖立的四根长拉紧螺柱、端部传动齿轮的相对位置全部按装配关系对齐，设计阶段可以直接在装配环境里测量整机包络：曲轴轴线到缸盖安装面的垂直高度决定了活塞行程与连杆摆动空间预留量，两缸中心距直接限制缸体侧壁厚度与冷却通道布置宽度，前端从动齿轮的分度圆直径、齿宽与轴伸长度则划定了动力输出端和外接负载壳体的最小安全间隙，避免后续做整机布置时出现运动件和外围机架、护罩、管路的硬干涉。

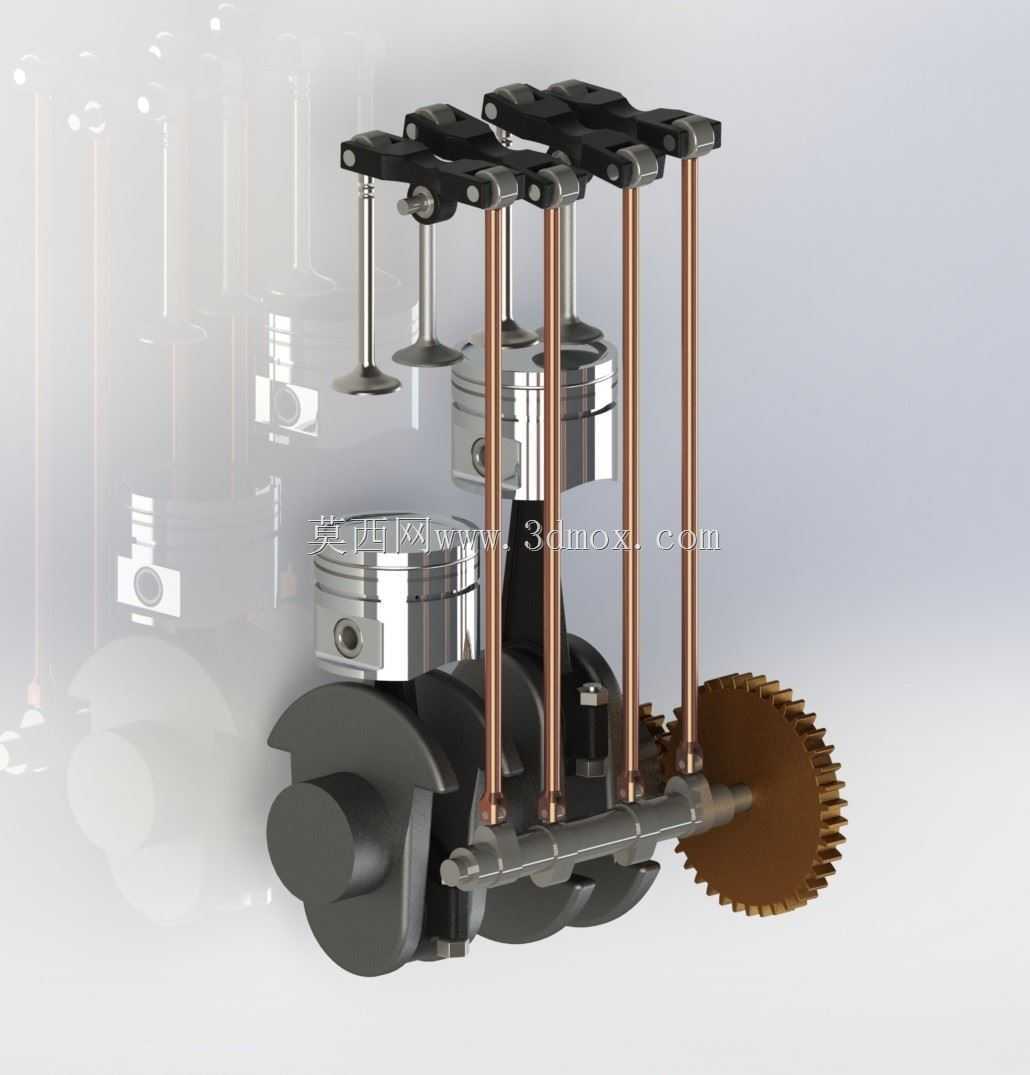

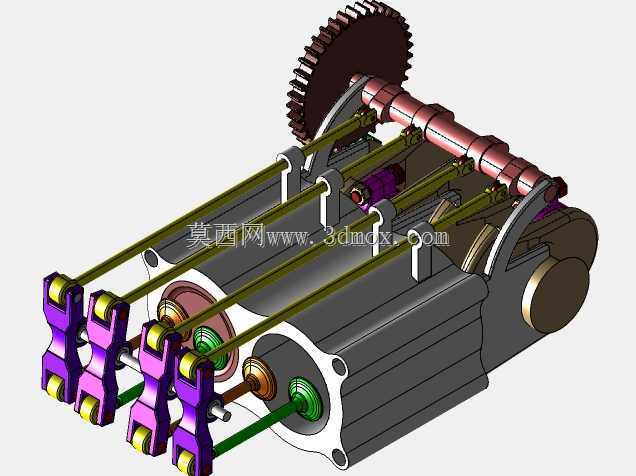

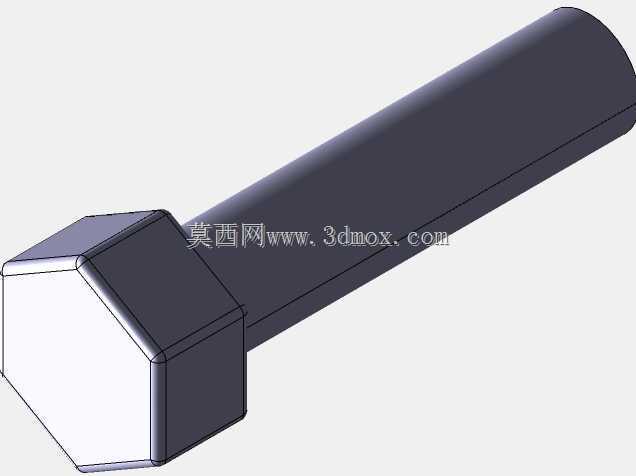

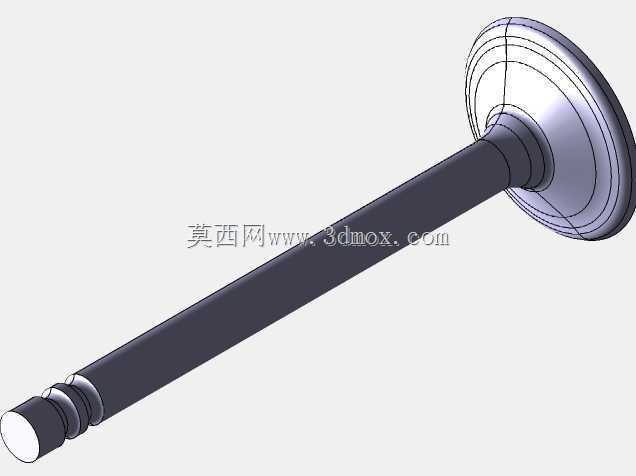

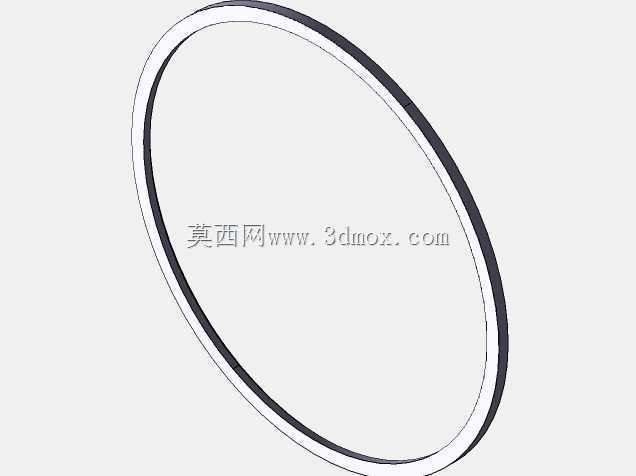

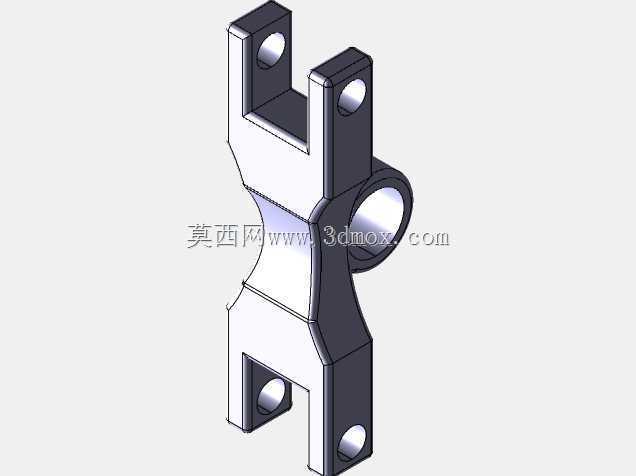

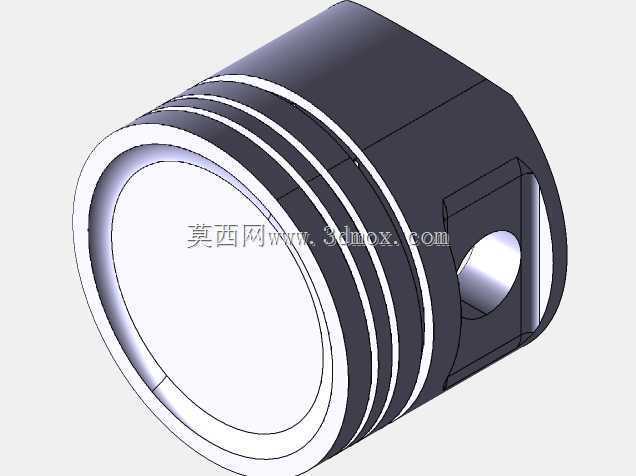

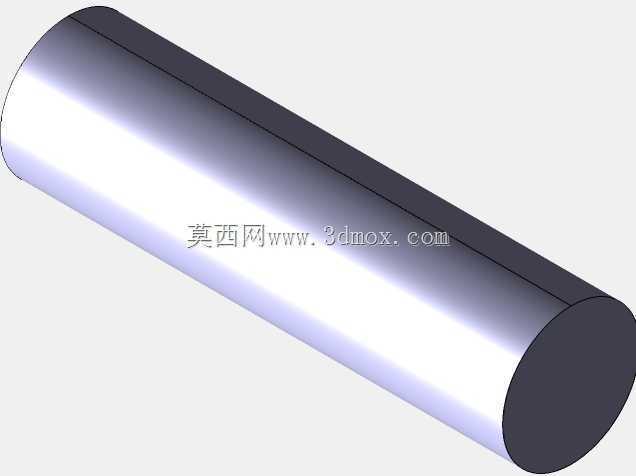

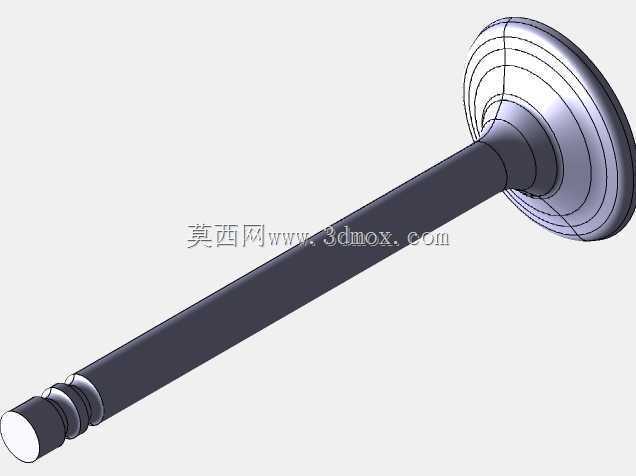

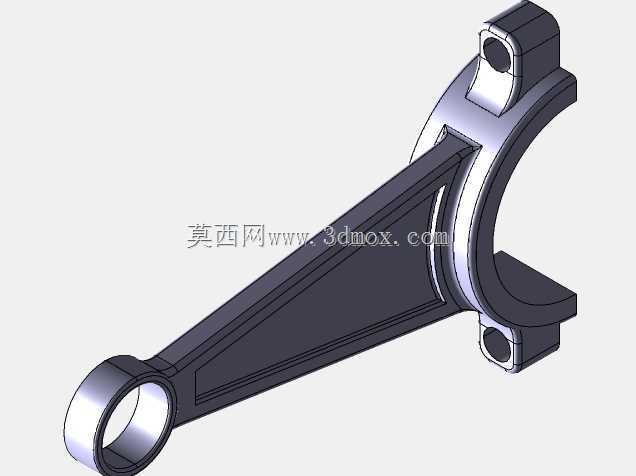

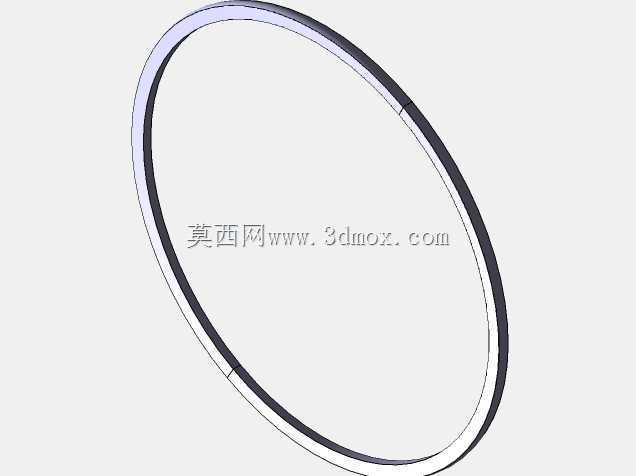

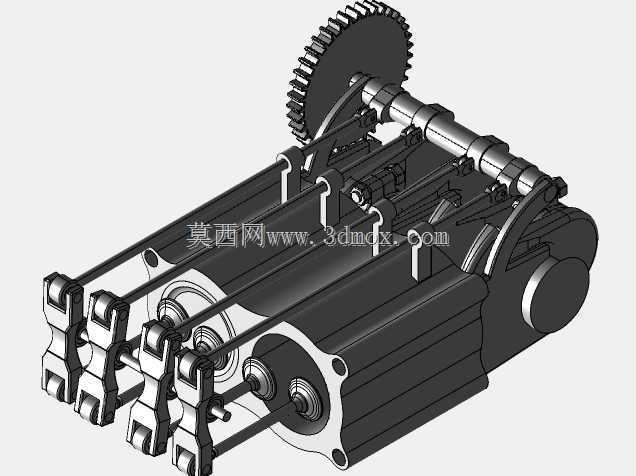

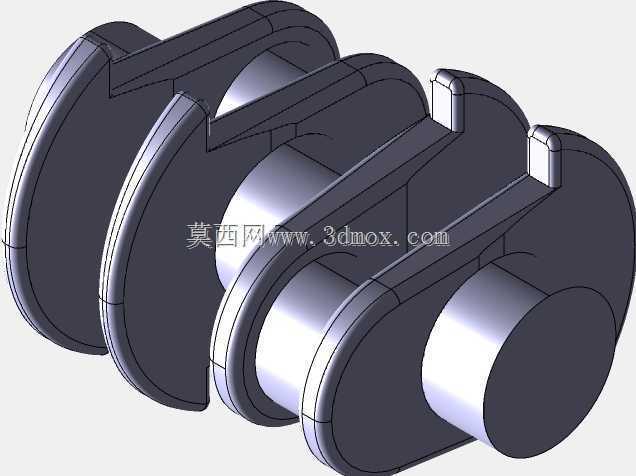

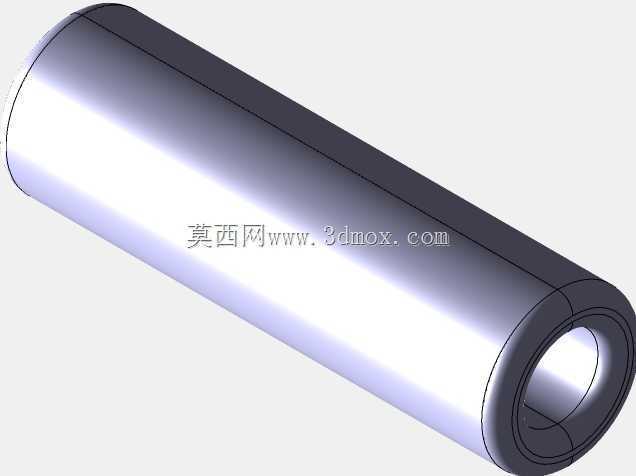

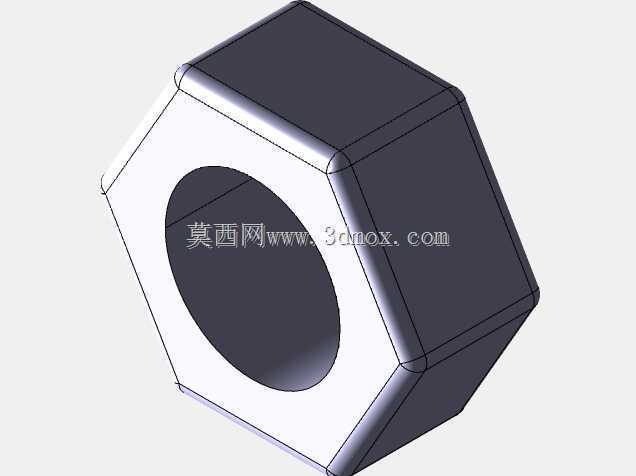

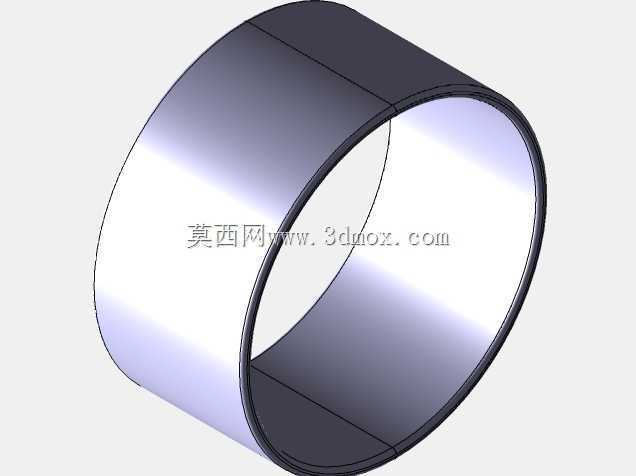

　　结构设计思路上，这套数模没有做过度的外观包覆，而是把动力传递的逻辑完全外露：曲轴的两个曲柄销分别对应两个活塞，铜色连杆大头抱合曲柄销、小头通过活塞销连接铝质活塞，活塞环槽位置也做了分层结构表达，拆解后可以清晰看到活塞上行压缩、下行做功时，曲轴把活塞的直线往复运动转化为旋转扭矩的完整路径。缸盖部分的进排气门采用顶置布置，每缸对应两个气门，气门杆上方配套摇臂组件，摇臂轴的安装支座、气门复位弹簧的装配位都预留了准确的配合面，长拉紧螺柱从曲轴箱侧一直延伸到缸盖顶面，模拟实际装配中缸盖螺栓的预紧载荷传递路径，工程人员在改型设计时可以直接参考这个螺柱布局，评估缸垫密封所需的压紧点分布是否均匀，避免出现局部压紧力不足导致的燃气泄漏问题。

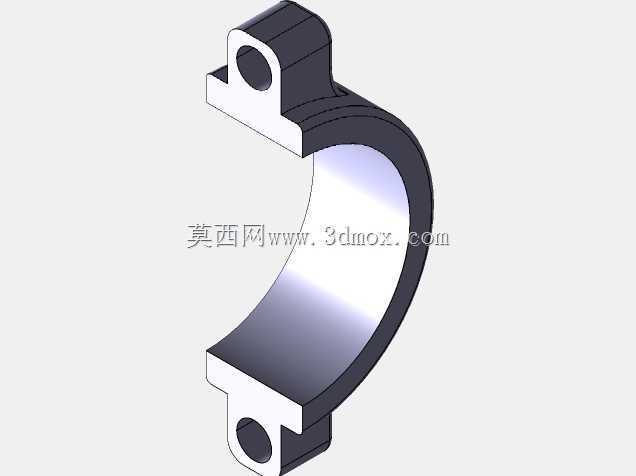

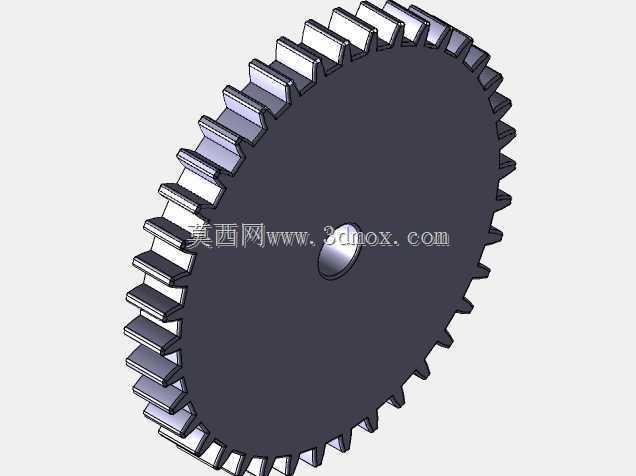

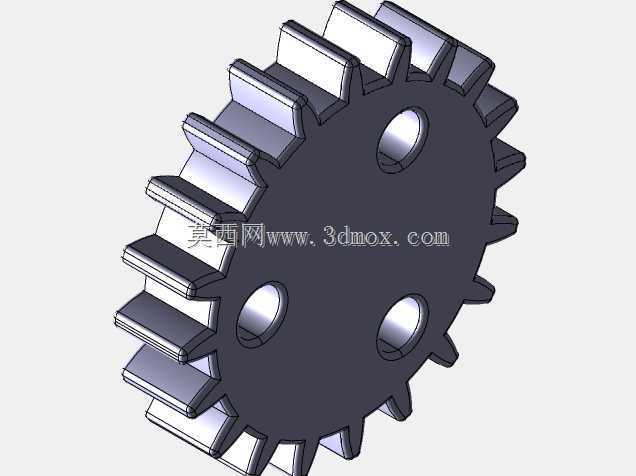

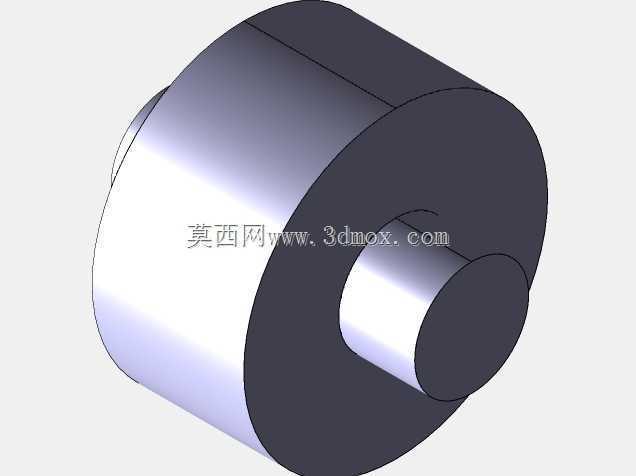

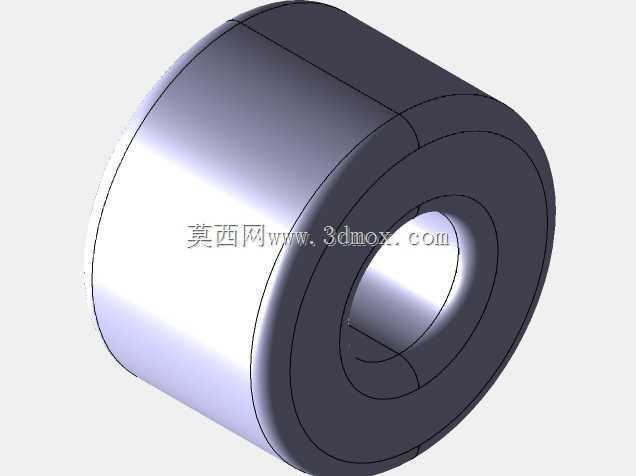

　　运动配合层面，数模里所有相对运动件的装配约束都符合真实机械逻辑：气门和气门导管之间保留往复滑动间隙，连杆大头和曲柄销之间预留轴瓦安装空间，曲轴主轴颈和箱体轴承位的同轴度在装配关系里完全对齐，前端输出齿轮和曲轴轴端采用周向固定配合，齿轮的齿形参数、啮合侧隙位置都可以在数模中直接测量，用于匹配外接正时系统或者动力输出接口。在实训教学场景中，这套透明化的结构可以让学习者直观区分固定件和运动件：静止的缸体支撑件、做直线往复运动的活塞与气门、做旋转运动的曲轴与齿轮、做平面摆动的连杆与摇臂，四类运动形式的转换关系不需要额外拆解实物就能完整呈现。

　　针对小型动力装备的改型设计，这套数模的模块化程度很高：如果需要调整排量，可以直接修改活塞直径、曲柄销偏心距参数，同步校验连杆长度变化后活塞在上止点、下止点位置是否会和缸盖、曲轴箱发生碰撞；如果需要调整配气正时，可以基于现有摇臂、气门的安装位重新匹配凸轮轴轮廓，数模中预留的气门升程空间可以直接作为凸轮型线设计的边界参考；如果需要变更输出端传动比，可以直接替换前端齿轮的齿数、模数，快速验证不同传动方案下的整机外轮廓尺寸变化。整机所有零部件的装配层级清晰，没有出现特征合并、零件错位的问题，在做干涉检查时可以逐一对运动副做动态仿真，模拟曲轴整周转动过程中活塞、连杆、气门、齿轮之间的最小间隙，提前排除结构设计里的运动卡滞风险，为后续的工程图纸绘制、实物样机加工提供可靠的三维结构基准。
