曲面过渡异形基座三维造型设计

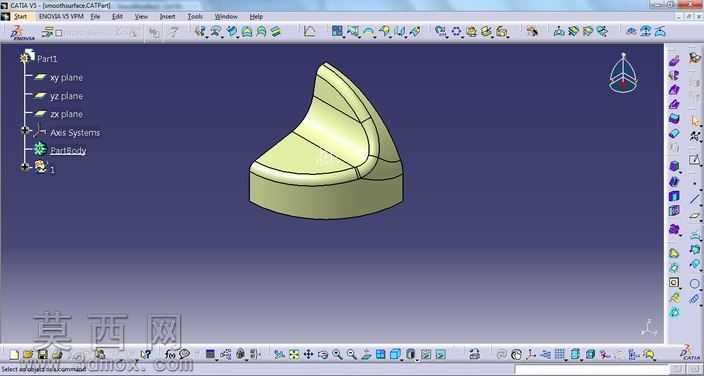

本次三维造型设计围绕带平滑曲面过渡的异形基座类零件展开，建模过程依托三维设计软件完成，整体以底部规整的圆柱段作为结构承载基底，向上通过多段连续曲率的自由曲面完成形态过渡，最终收束为带斜切轮廓的曲面端结构，整体造型兼顾曲面流畅度与实体结构的合理性。建模初期首先完成基准坐标系与参考平面的搭建，确定底部圆柱的直径、高度参数，绘制底部截面草图后通过凸台拉伸生成基座的实体基底，保证底部安装面的平面度与圆柱面的同轴度，为后续曲面搭建提供稳定的实体参考。曲面构建阶段采用多截面曲面与桥接曲面结合的方式，先提取基底上端面的边界曲线作为曲面起始轮廓，再根据造型需求绘制顶部斜切端的控制轮廓线，通过调整各截面的控制点位置与切线方向，保证相邻曲面之间达到G2连续的平滑效果，避免曲面拼接处出现棱角、褶皱等视觉瑕疵，让曲面光影过渡自然均匀。完成主体曲面构建后，通过曲面缝合与实体修剪功能，将曲面与底部实体基底进行布尔合并，对实体与曲面衔接的边缘进行圆角过渡处理，消除尖锐棱边，让整体结构的线条过渡更加协调。材质设置阶段为模型赋予哑光浅黄绿色的工程塑料材质，调整材质的漫反射、高光参数，模拟工业塑料件的表面质感，在软件内置渲染环境下调整光照角度，让曲面的曲率变化通过光影层次清晰展现，方便观察曲面的平滑度是否符合设计要求。设计过程中重点关注曲面镜像操作的前置条件，提前确认待镜像的曲面为独立可编辑的几何元素，保证镜像命令可正常激活调用，通过对称复制曲面减少重复建模工作量，同时保证造型两侧的曲面曲率完全对称，提升整体造型的规整度。整体建模过程严格遵循从基准到草图、从实体到曲面、从拼接过渡到细节处理的流程，每一步都对几何元素的约束关系进行校验，避免出现过约束、曲面破面、实体布尔运算失败等问题，最终完成的模型曲面流畅无断点，实体结构完整，既可以作为曲面建模的练习案例，也可经过参数调整后应用于相关工业零部件的结构设计参考，帮助建模者掌握自由曲面与实体结合的建模技巧，理解曲面连续性对造型效果的影响，熟悉曲面镜像、桥接、缝合等常用曲面编辑命令的使用逻辑。
