涡扇发动机压气机叶轮三维结构设计

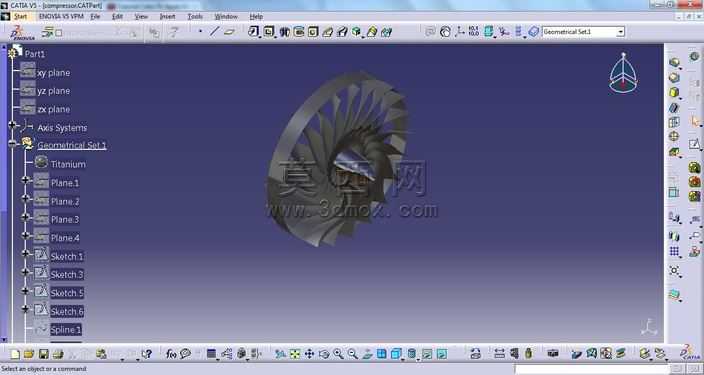

本作品为涡扇发动机压气机叶轮的三维结构建模成果，建模过程依托三维参数化设计逻辑完成，首先梳理压气机叶轮的气动外形核心特征：整体为带轮毂的轮盘式转子结构，周向均匀排布数十片扭曲型叶片，叶片从轮毂根部到轮缘顶部呈现连续的空间扭角变化，该扭角设计匹配压气机工作时的气流流向，可降低气流在叶道内的流动损失，提升压气机的增压效率。建模阶段先完成基准坐标系与参考平面的搭建，以叶轮回转轴线为核心基准，依次绘制轮毂的回转截面草图，通过回转特征生成轮毂基体结构；随后针对单枚叶片开展造型，先绘制叶片根部与顶部的翼型截面轮廓，对两个截面进行空间角度定位与轮廓约束，通过多截面曲面特征生成叶片的光滑曲面实体，对叶片与轮毂的衔接位置做圆角过渡处理，消除应力集中的尖锐棱角，再通过圆周阵列特征完成全部叶片的均匀排布，保证每片叶片的安装角度、轮廓尺寸完全一致，满足转子动平衡的设计要求。材质设计上针对航空压气机的应用场景，为模型赋予钛合金材质属性，还原金属材质的哑光银灰质感，对叶片型面做轻微的高光处理，凸显叶片曲面的光滑流线特征，轮毂部分做稍深的金属质感区分，强化结构的层次表现。结构设计层面重点还原了压气机叶轮的细节特征：叶片前缘做小圆角钝化处理，避免气流冲蚀损伤，叶片尾缘做薄化处理匹配气流出口的气动要求，轮毂中心预留轴孔安装位，可匹配后续的传动轴装配结构，整体模型的几何特征完全符合轴流式压气机叶轮的工程设计逻辑，可用于航空动力部件的结构展示、气动仿真前处理以及相关教学演示场景，建模过程中对原参考模型的叶片扭角、轮毂比例做了细微优化调整，让整体结构的比例更贴合真实涡扇发动机压气机的尺寸参数，曲面的连续性达到G2级别，无曲面褶皱、破面等建模缺陷，可直接导入各类仿真软件开展后续的工程分析工作。
