直列四缸发动机曲轴结构三维数模

　　曲轴是往复式内燃机中将活塞往复直线运动转化为旋转扭矩输出的核心承载零件，在汽车动力总成、小型发电机组、工程机械动力单元以及教学实训项目中都属于关键运动部件。本次建模对象为一款直列四缸汽油机结构形式的曲轴，不绑定某一特定量产机型，重点还原曲轴本体的典型结构逻辑与装配关系，可用于结构认知、运动仿真、教学演示以及曲柄连杆机构方案验证。

　　从实际工况看，曲轴工作时需要同时承受连杆传递来的周期性燃气爆发压力、活塞连杆组往复惯性力以及自身高速旋转产生的离心力，这些载荷以交变形式反复作用在主轴颈、连杆轴颈和曲柄臂过渡区域，因此结构设计中对轴颈重叠度、圆角过渡、平衡重布置和轴向定位都有明确要求。该数模按照直列四缸常见的1-3-4-2发火顺序思路布置连杆轴颈相位，四个曲拐沿轴向分成两组，相邻曲拐呈180度相位关系，能够保证四缸机在一个工作循环内做功间隔均匀，降低输出转矩波动。

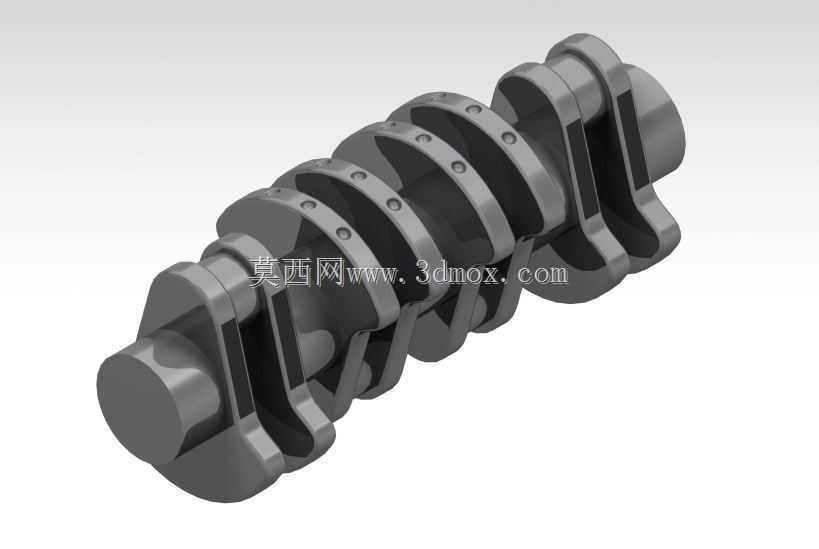

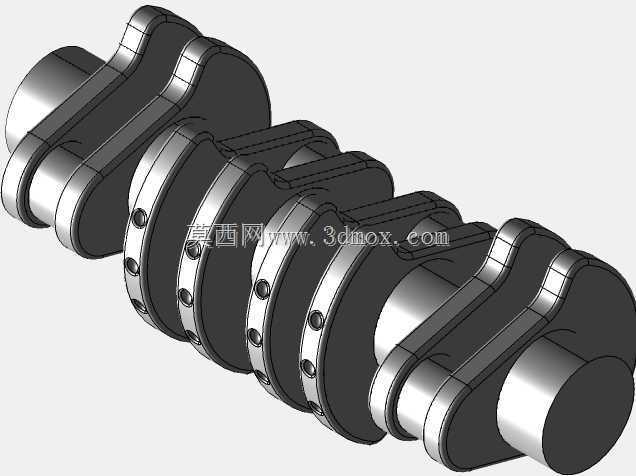

　　模型主体包含前端轴头、主轴颈、连杆轴颈、曲柄臂、平衡重块、后端法兰以及润滑油道相关结构特征。主轴颈沿曲轴轴线同轴分布，是曲轴装入缸体主轴承座后的旋转支撑部位，装配时与轴瓦配合形成径向承载界面；连杆轴颈相对主轴颈偏心布置，偏心距离决定曲柄半径，并与活塞行程直接相关，连杆大头通过轴瓦抱合在连杆轴颈上，随曲轴转动完成上下止点间的往复运动转换。曲柄臂连接主轴颈与连杆轴颈，其截面厚度和宽度直接影响弯曲刚度与扭转变形量；平衡重则与曲柄臂集成或加宽延伸，用于抵消曲拐偏心质量在高速旋转时产生的离心力，减轻主轴承载荷并改善整机振动表现。

　　建模过程中对轴颈与曲柄臂交接处保留了圆角过渡特征，这一区域在真实零件中是应力集中最明显的位置，量产曲轴通常采用圆角滚压、感应淬火或强化磨削工艺提升疲劳强度，数模中保留圆角可以避免结构分析时出现尖锐棱边导致的应力奇异，也便于后续开展有限元网格划分与寿命评估。轴颈表面按连续圆柱面构建，主轴颈与连杆轴颈之间的轴向间距、曲拐轴向排列顺序以及各缸连杆安装宽度均按四缸机常规布置关系表达，能够支撑连杆、活塞、缸体、主轴承盖等周边零件的装配校核。

　　前端轴头通常用于驱动正时齿轮、皮带轮、减振器或机油泵等附件，后端法兰则用于安装飞轮，将燃烧做功形成的扭矩传递给变速器输入端。数模中法兰端面与曲轴轴线保持垂直，法兰连接区域的螺栓分布圆、定位止口和端面贴合面可作为飞轮装配边界参考；前端轴颈的台阶结构则可用于核对正时链轮、挡油盘和扭转减振器的轴向压紧顺序。轴向定位一般依靠某一道主轴承两侧的止推面完成，设计时需要控制曲轴轴向窜动量，既保证热态膨胀间隙，又避免活塞连杆组相位偏移。

　　从安装边界看，曲轴装入缸体后，主轴颈轴线必须与缸孔中心线保持规定的垂直距离和空间位置关系，该距离决定连杆运动平面与活塞销中心轨迹；缸体主轴承孔同轴度、轴颈圆柱度以及各曲拐相位角误差都会直接影响运转平顺性。模型在外形上呈现多段曲拐沿轴向串联的典型形态，平衡重块向曲柄臂下方延伸，形成明显的偏心轮廓，旋转时需在曲轴动平衡工序中钻孔去重，使各校正平面的不平衡量控制在设计限值内。

　　润滑方面，曲轴内部通常布置斜向或相交油道，将主轴承油道供给的压力机油引至连杆轴颈表面，为高速相对运动的轴瓦提供润滑和冷却。数模对油道入口、轴颈油孔位置和通道走向进行了结构表达，便于理解压力油如何从缸体主油道进入主轴颈间隙，再经过曲轴内部油道到达连杆大头轴承。油孔开口位置需要避开高载荷区并保证倒角圆滑，否则容易成为疲劳裂纹起始点。

　　在工程应用中，这类曲轴数模可用于发动机总装干涉检查、曲柄连杆机构运动学分析、活塞行程与压缩比关系核算，也可作为机械设计课程中讲解轴类零件、疲劳强度和动平衡的实例。围绕该模型继续扩展时，可依次装配活塞、活塞销、连杆、轴瓦、飞轮和缸体，通过运动仿真观察活塞在上止点、下止点及中间相位时连杆摆角变化，核对活塞与气门、缸套、平衡重之间的运动间隙。对于结构设计人员而言，该模型的价值不在于还原某一成品图纸的全部尺寸，而在于完整呈现曲轴从动力输入、扭矩输出到旋转平衡的结构脉络，帮助理解轴颈重叠、曲拐相位、平衡重布置和润滑路径对发动机可靠性的综合影响。
