深沟球滚动轴承三维结构装配

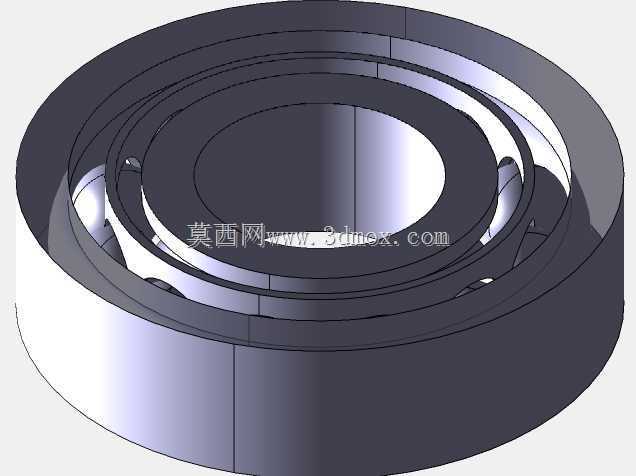

　　这套深沟球滚动轴承的三维结构，把旋转支承类零件最核心的配合关系完整呈现出来：内圈、外圈、滚动钢球与保持架四个功能件按真实装配逻辑组合，没有多余装饰，所有几何特征都服务于载荷传递与相对运动。从建模视角看，内圈外圆面与外圈内圆面上的弧形滚道是整个零件的功能基准，滚道曲率略大于钢球半径，使钢球与滚道之间形成赫兹接触区，既能承受径向载荷，也可承担一定比例的双向轴向载荷；保持架采用兜孔结构将钢球沿周向均匀分隔，避免相邻滚动体在运转中直接接触产生摩擦与卡滞，兜孔与钢球之间预留合理间隙，保证钢球在公转和自转过程中不会被锁死。

　　在实际设备中，这类轴承几乎覆盖所有需要低阻力旋转的部位：中小型电机的转子两端支承、减速器输入输出轴的定位、离心泵转轴与壳体之间的旋转界面、输送机辊筒的端部支撑、机床主轴的辅助支承位，都会选用同结构的深沟球轴承。它的核心作用是在轴与静止壳体之间建立稳定的旋转边界，把轴系工作时产生的径向跳动、轴向窜动约束在允许范围内，同时把滑动摩擦替换为滚动摩擦，大幅降低运转阻力、温升与磨损速率。

　　结构设计的取舍逻辑在模型上体现得很直接：内圈内孔与轴颈采用过渡或小过盈配合，保证内圈随轴同步转动，避免配合面打滑磨轴；外圈外圆与轴承座孔采用过渡或小间隙配合，方便装配压装，同时允许外圈在受温度变化产生热胀时留有微量伸缩余量。滚道的圆弧中心并不与钢球中心完全重合，而是存在微小的接触角偏移空间，当轴系承受纯径向力时钢球沿径向承载，当出现轴向力时接触区自动调整，形成类似角接触的承载状态，这也是深沟球轴承能够兼顾径向与轻量轴向载荷的结构原因。保持架的波形或实体兜孔造型，在模型中做了简化但保留了周向等分特征，工程出图时需要标注兜孔等分角度、钢球中心圆直径，这些尺寸直接决定钢球装入后的活动间隙。

　　安装边界方面，三维装配时需要同步考虑轴肩与座孔挡肩的高度：内圈定位轴肩的高度不能超过内圈倒角的允许范围，否则拆卸轴承时拉马爪无法勾住内圈端面；外圈侧的座孔挡肩同样要留出拆卸空间，挡肩内径需小于外圈外径但大于滚道底部直径，避免挡肩与滚动体发生运动干涉。轴承的宽度尺寸、内孔直径、外圈外径构成安装的三个核心边界，轴上安装位的长度要略小于轴承宽度，保证端盖或锁紧件能够压紧内圈端面而不是压在滚动体上；轴承座的孔深也要与外圈宽度匹配，防止外圈在孔内出现轴向窜动。

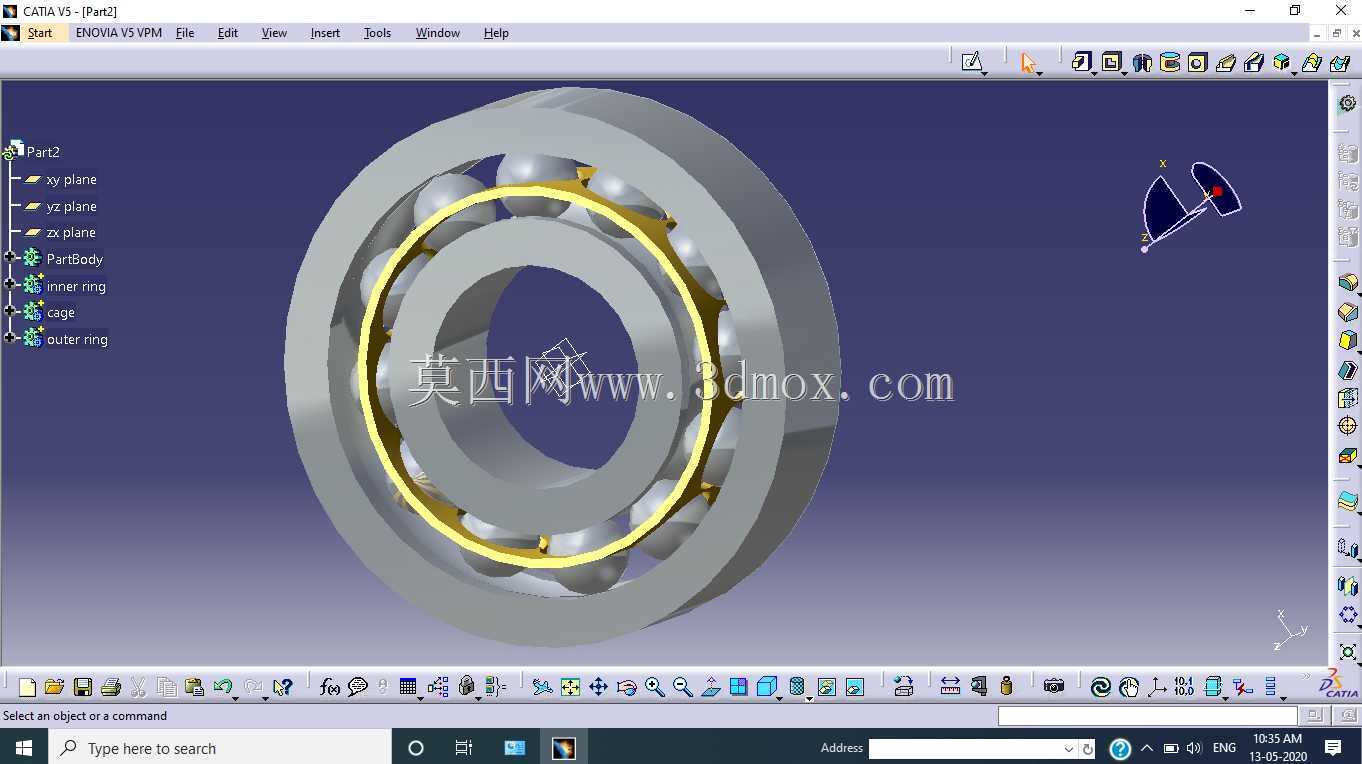

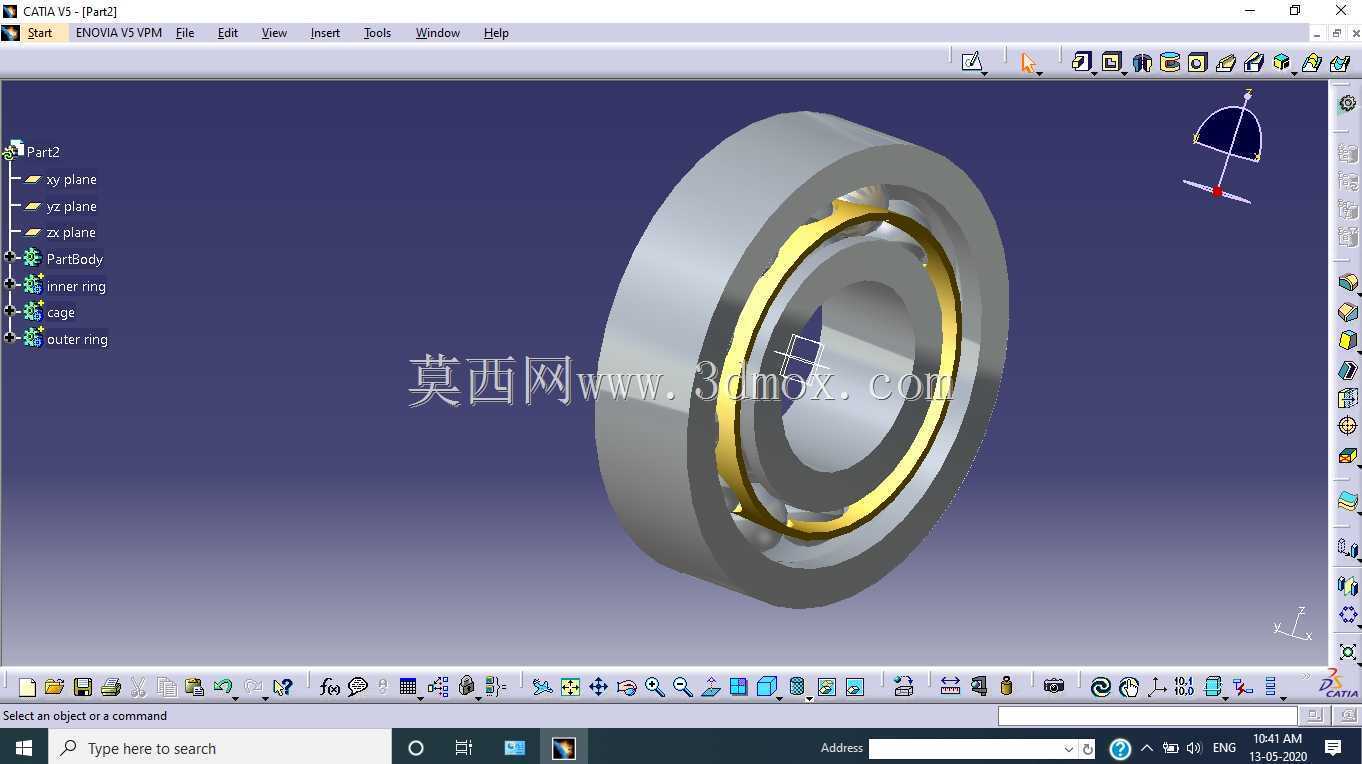

　　建模过程中，钢球采用圆周阵列生成，阵列数量与保持架兜孔数量严格对应，阵列中心与轴承回转中心重合；滚道曲面通过旋转切除一次成型，保证整周曲率连续，不会出现拼接棱线影响接触仿真。装配时先将内圈与外圈同轴对位，再依次装入钢球并偏移内外圈形成装球间隙，最后卡入保持架锁定钢球间距，这个装配顺序和现场轴承安装的逻辑完全一致，也能直观展示为什么成品轴承在未加注润滑脂时内外圈仍可灵活相对转动。润滑结构在该模型中虽未单独画出密封件，但实际选型时，带防尘盖或橡胶密封圈的版本会在内外圈端部预留密封槽，用于封存润滑脂并阻挡粉尘、水汽进入滚道，开式版本则依靠设备内部的润滑系统供油，适用于高速、高温且有定期维护条件的工况。

　　从失效预防的角度反推结构设计，滚道表面的粗糙度、钢球的球形公差、内外圈的同轴度都会直接影响轴承运转寿命，三维模型中保留的各零件独立结构，也方便后续做干涉检查、装配公差分析以及有限元接触应力计算，为轴系布局时的轴承选型、安装空间预留提供直接的几何参照。
