带外齿城堡式手拧锁紧螺母结构

　　现场维护时最让人头疼的，往往不是复杂机构，而是那些位置局促、工具伸不进去，又需要经常拆装调整的锁紧点。常规六角螺母必须依赖扳手，在设备内腔、护板后方、管路密集区，操作空间被管线和相邻构件压缩后，开口扳手卡不住，套筒放不进，装配节拍和检修可达性都会受影响。这款城堡式螺母正是围绕这类痛点展开：它保留标准内螺纹的连接能力，同时在螺母外缘做出多组径向凸起的城堡状齿形，使操作者在初装阶段可以直接用手捏住外缘施力，把螺母快速旋入螺杆，直到贴合被压紧面；最后再用工具补充规定力矩，既减少反复对位扳手的辅助时间，也避免小规格螺纹在盲装时因斜入而咬伤牙型。

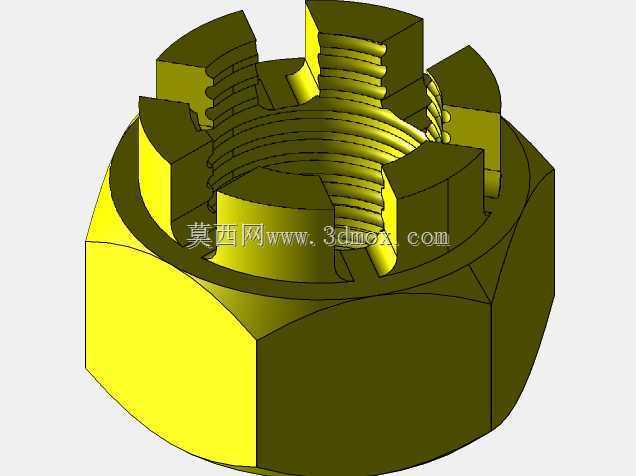

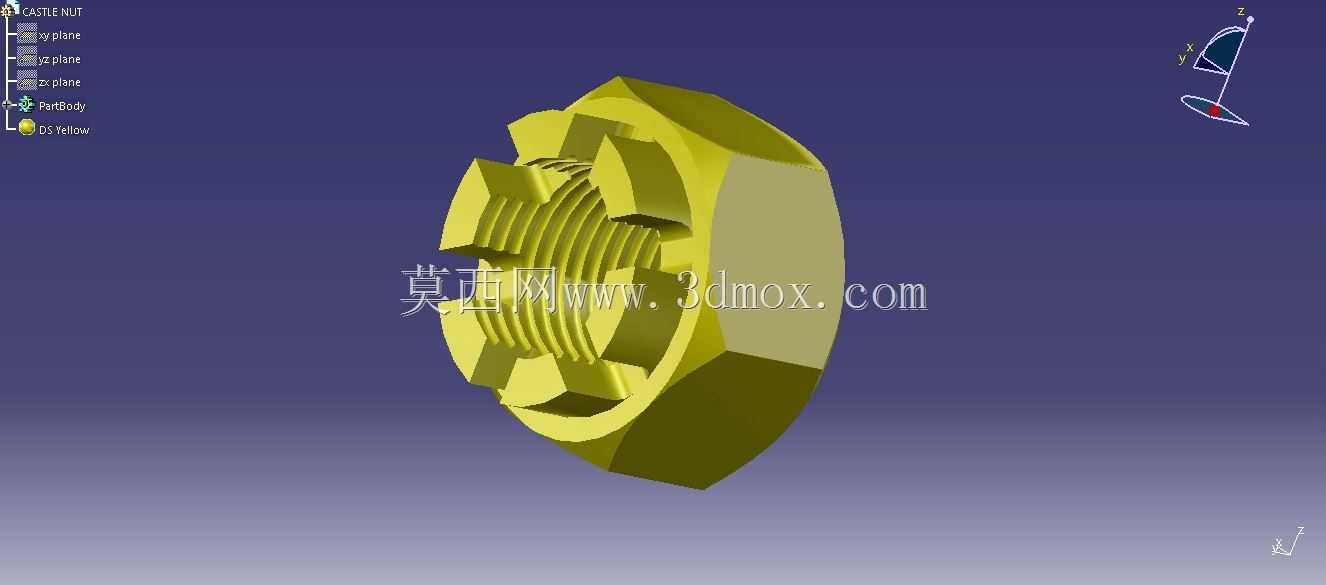

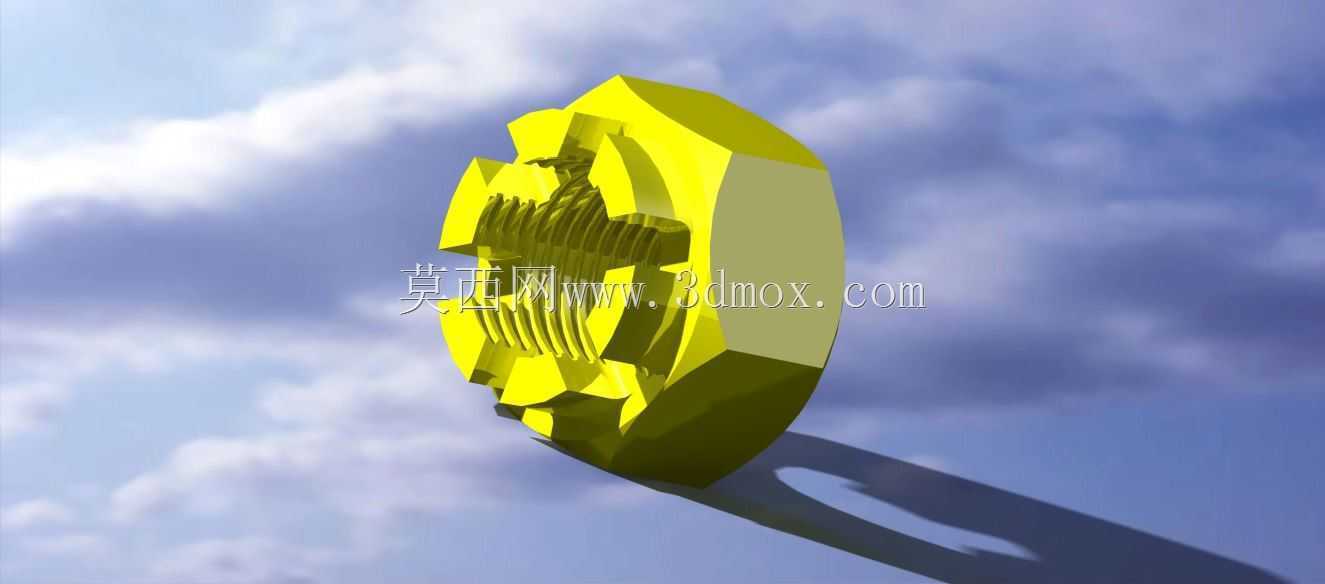

　　从结构上看，零件主体仍采用六角螺母的承载逻辑，外周保留六方面，供最终锁紧或拆卸时使用标准扳手；端面外侧延伸出一圈分段式凸耳，凸耳之间形成凹槽，视觉上类似城堡雉堞。这些凸起不是装饰：它们增大了手拧时的摩擦半径，也让手指在有少量油污、粉尘的工况下仍能获得稳定触感。凸耳高度需要控制在合理范围内——过低则手拧驱动力不足，过高会增大外形包络，并在相邻零件间隙较小时发生干涉。建模时应先确定螺纹规格、公称通径和螺母厚度，再建立六方面与支承端面，最后阵列外齿；齿根处要给出圆角或过渡斜面，避免热处理和承载时出现应力集中。

　　这类紧固件常见于工装夹具、可调挡板、导轨限位、传感器支架、轻型设备维护盖板以及频繁换型的生产线。它的价值不在于替代高强度螺栓副，而在于改善“快速就位”和“无工具预紧”的操作体验。对于需要反复调整位置的机构，维修人员可以先用手将螺母旋到接近压紧状态，确认组件位置无误后再按扭矩要求锁紧；若现场要求防松，还可配合弹垫、螺纹胶或止动结构使用。设计时要注意，城堡齿主要承受手拧阶段的低扭矩，不能把外齿当作最终大力锁紧的受力面，最终预紧力仍应由六方面和完整螺纹副承担。

　　安装边界方面，螺母外径由六方面和外齿共同决定，三维布局时不能只按普通六角螺母的对边尺寸留空。轴向要保证凸耳不与压板、支架、线槽或外壳发生摩擦；径向则要给手指捏取留出操作空间，尤其在成排布置的调节点之间，齿顶圆之间应保留足够间隙，避免相邻螺母互相阻挡。支承端面需与被连接件平面贴合，螺纹孔轴线与螺杆轴线保持同轴，防止偏载造成局部压痕。内螺纹按所选标准生成完整牙型，入口处可设置倒角，便于螺杆导入并去除锐边；外齿端部也应做小倒角，减少徒手操作时的划伤风险。

　　建模评审时，可重点检查三项内容：一是螺纹长度与啮合圈数是否满足夹紧厚度，过短会降低承载裕度，过长则浪费空间；二是外齿阵列数量是否兼顾手感与外形，齿太少会降低施力便利性，齿太密则削弱单个凸耳强度；三是六方面与城堡齿的过渡是否连续，避免在快速成型或加工时出现薄弱薄壁。若用于量产，还需结合材料、热处理和表面处理评估齿部耐磨性；若用于3D打印验证，则应关注层纹方向对螺纹强度和凸耳抗扭能力的影响。整体而言，这是一种把标准螺纹连接与手工快装动作结合起来的实用五金结构，重点不在复杂曲面，而在可达性、操作力矩和安装包络之间取得平衡。
