深沟球式滚动轴承装配结构

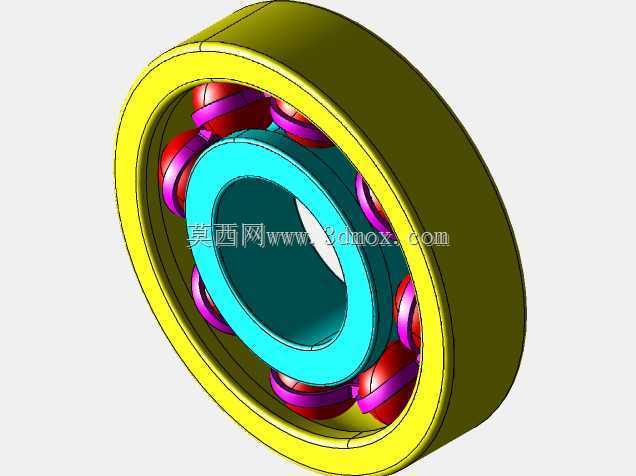

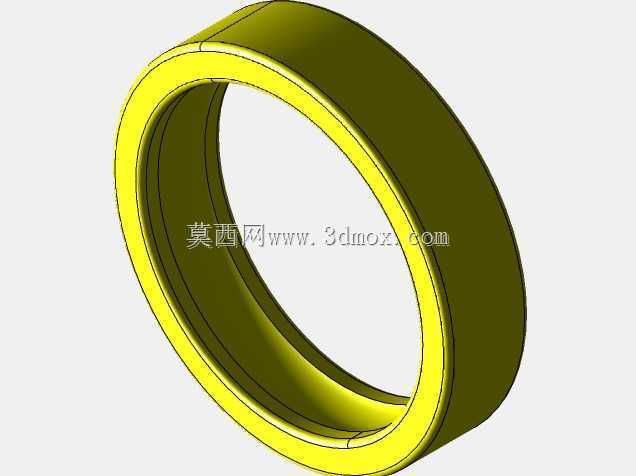

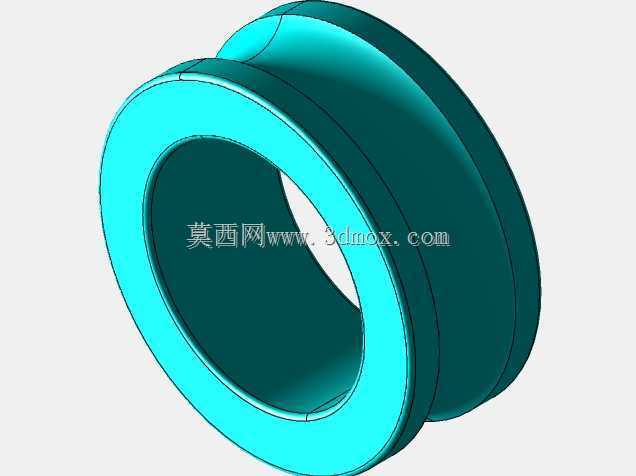

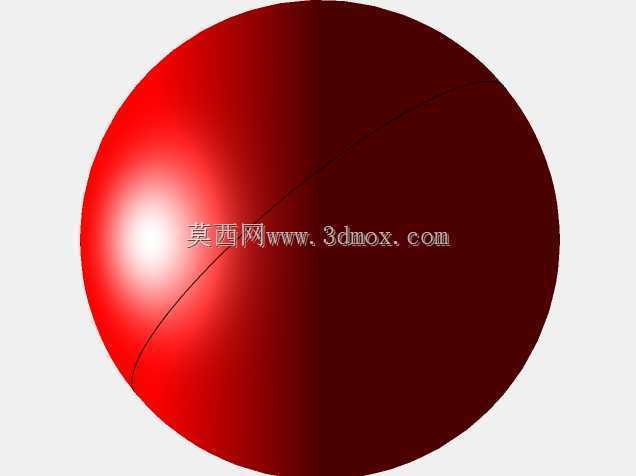

　　这套滚动轴承模型呈现的是典型深沟球轴承的完整装配关系，外圈、内圈、滚动体与保持架四个核心部分均按实际装配逻辑组织，适合用于旋转支承结构的方案校核、运动关系演示和机械基础件教学。模型中黄色外圈承担与轴承座或壳体孔配合的功能，青色内圈与转轴轴颈配合，红色滚珠位于内外滚道之间，紫色保持架将滚动体沿周向均匀分隔，避免相邻滚珠直接接触，从而降低摩擦、磨损和运动干涉。

　　从设备用途看，这类轴承主要用于支承旋转轴，约束轴系的径向位移，并在一定范围内承受双向轴向载荷。它常见于电机轴端、减速器输入输出轴、泵轴、输送机辊筒、小型风机、家电传动部件以及各类通用机械的回转部位。实际选型时，结构工程师通常先根据轴径确定内孔边界，再依据壳体镗孔尺寸确定外径和宽度，随后结合转速、载荷方向、载荷大小、润滑方式、密封要求和安装空间判断具体型号。

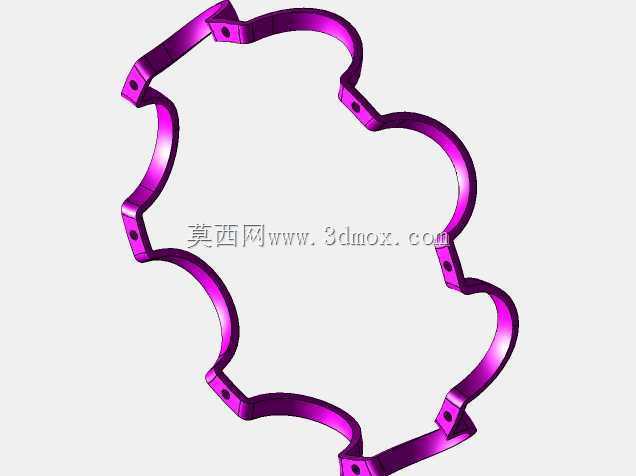

　　模型的外形边界以同轴圆柱面为主体，内圈内孔构成转轴安装基准，外圈内圆柱面以外圆作为壳体安装基准。装配时，内圈通常随轴同步转动，外圈固定在机座孔内；滚珠在滚道内既自转又绕轴承中心公转，把滑动摩擦转化为滚动摩擦。保持架的作用不是承载，而是保证各滚珠间距一致，使滚动体在承载区和非承载区之间稳定循环。若保持架间隙不合理，滚珠可能发生挤压、偏磨或噪声增大；若滚道曲率与滚珠直径匹配不当，则会造成接触应力集中，降低轴承寿命。

　　设计思路上，深沟球轴承的优势在于结构简单、摩擦阻力小、对中要求相对宽松，并且能够同时承担径向和轻度轴向载荷。建模时需要重点表达滚道截面、滚珠直径、滚珠数量、保持架兜孔位置以及内外圈同轴关系。滚道并非简单直角槽，而是与滚珠球面形成弧形接触，接触区的曲率半径、接触角和游隙都会影响承载能力。径向游隙过小，温升和装配应力会明显增加；游隙过大，轴系旋转精度下降，振动和噪声也会加重。

　　在整机布置中，轴承安装位置往往还要考虑轴肩高度、挡圈、端盖、密封件和润滑通道。内圈轴向定位多依靠轴肩、锁紧螺母或弹性挡圈，外圈则可通过轴承座孔肩、端盖或孔用挡圈固定。轴肩和孔肩不能无限制加高，因为过高的台阶会影响轴承拆卸，也可能与保持架或密封圈发生干涉。模型虽然以可视化装配为主，但在工程应用中，这些边界尺寸直接决定轴承能否顺利压装、拆卸和维护。

　　载荷传递路径也需要在结构审查时明确：转轴承受的径向力先传给内圈，再通过接触点传递到滚珠，滚珠再将载荷传至外圈和壳体；轴向载荷则由滚道侧面与滚珠的接触承担。对于多支点轴系，还要考虑两个轴承之间的跨距、热伸长和同轴度误差。若轴工作时温升明显，通常会将一端轴承设计为固定支承，另一端保留少量轴向游动能力，防止热膨胀导致轴承预紧过载。

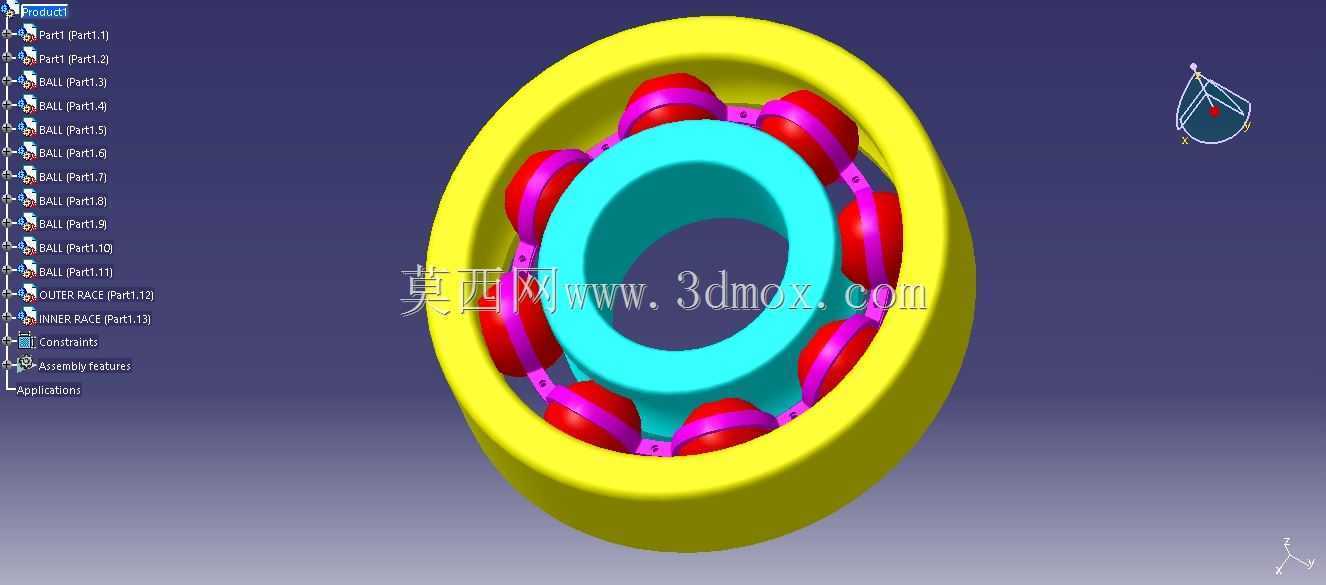

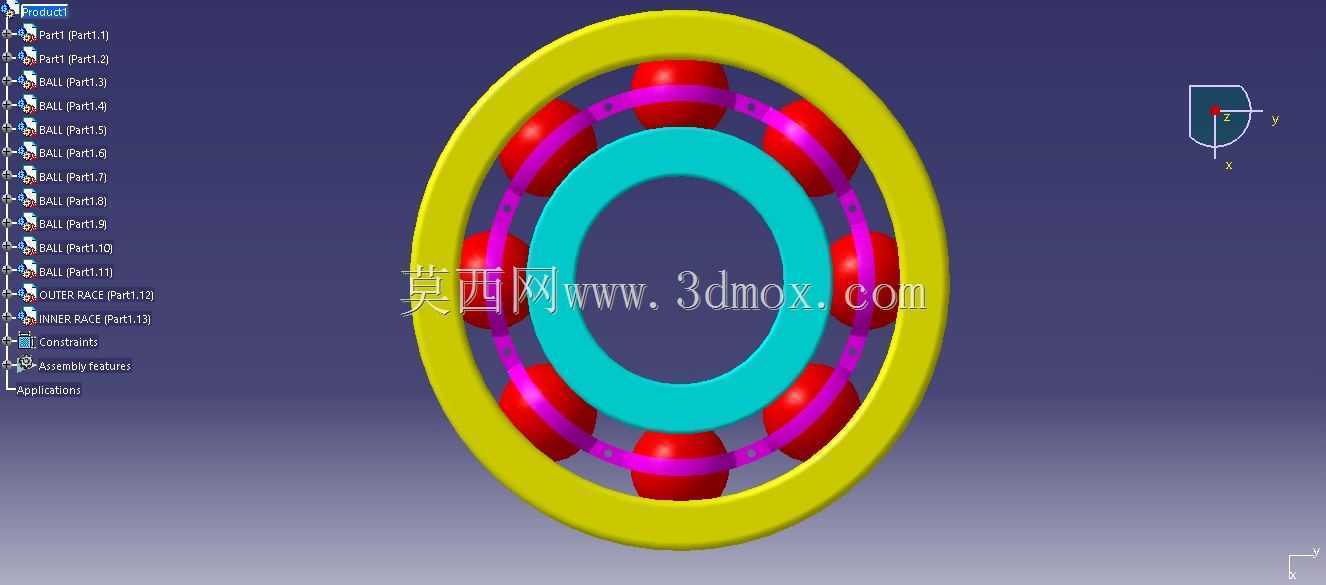

　　从三维建模角度看，该装配体适合采用零件级建模后再进行约束装配。内外圈可通过回转特征生成，滚珠按球体阵列布置，保持架则通过周向兜孔与滚珠建立位置对应关系。装配检查时应确认滚珠与内外滚道接触关系合理，保持架不与套圈发生碰撞，所有滚动体绕轴线等角度分布。用于运动仿真时，可赋予内圈旋转驱动，观察滚珠公转和保持架随动关系；用于工程图表达时，则应补充剖视图，以显示内部滚动体、滚道和保持架的层次。

　　在维护层面，这类轴承对清洁度和润滑较敏感。粉尘进入滚道会造成磨粒磨损，润滑脂不足会增大温升，过量润滑又可能引起搅拌发热。密封型轴承通常在两侧集成防尘盖或橡胶密封圈，适合不便频繁维护的场合；开放型轴承则需要在壳体结构中设置迷宫密封、油封或脂润滑通道。无论采用哪种形式，轴承孔、轴颈和装配端面的加工精度都会影响最终运行状态。

　　整体来看，该模型把轴承内部最关键的配合与运动关系直观呈现出来：内外套圈提供安装基准和滚道，滚珠承担滚动支承，保持架维持滚动体秩序。对于机械设计人员，它不仅是一个基础零件模型，更是理解轴系支承、载荷传递、安装定位和旋转摩擦控制的典型结构样本。
