D28规格内卡环弹性挡圈结构

　　在轴系与孔腔装配中，孔用弹性挡圈常被用来限制轴承外圈、套筒、衬套或其他装入件的轴向窜动。D28这一规格对应公称孔径约28mm的安装场景，常见于小型减速箱、电动工具输出端、泵体端盖、气动元件阀腔以及家电传动模块。它不像端盖那样通过螺栓压紧，也不像台阶孔那样直接由毛坯加工成型，而是利用板材成形后的弹性，嵌入孔壁预设的环形槽内，形成一道可拆卸的轴向限位面。

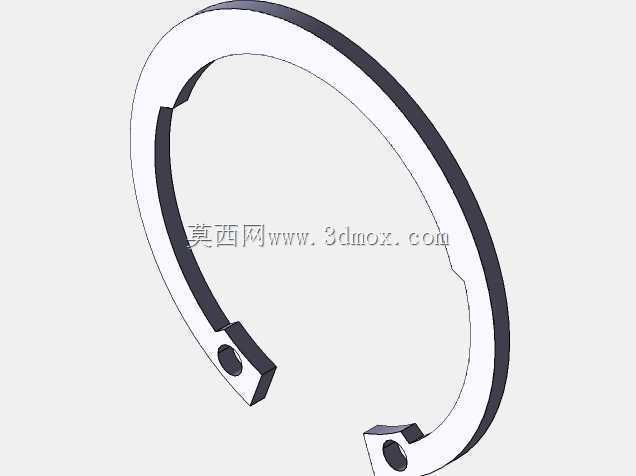

　　从结构上看，该零件为开口环形薄板件，环体外侧承担与槽底接触的定位作用，内侧形成避让轴类或内部零件的空间。两端的小孔是卡簧钳的施力位置，装配时将孔用卡簧钳钳嘴插入两孔，收缩开口尺寸，使挡圈顺利进入孔内；对准环槽后松开，环体依靠自身回弹张开，外圆卡入槽中。拆卸时同样通过钳具收缩，使其脱离环槽。这个动作看似简单，但在紧凑腔体里，挡圈能否一次到位、是否会偏斜、回弹后是否完全贴槽，直接影响后续轴承或套筒的限位可靠性。

　　建模时需要重点表达环体的板厚、开口宽度、端部耳板形状以及钳孔位置。外圆直径并非随意取28mm，而是要与孔用挡圈标准中的槽径、槽宽和装配自由状态尺寸相协调。若外圆过大，装入时阻力高，容易划伤孔壁或造成钳具滑脱；若外圆过小，工作状态下卡入量不足，受轴向推力时可能被挤出环槽。环体宽度和厚度则决定受力截面，太薄会在反复装拆或冲击载荷下产生永久变形，太厚又会占用过多轴向空间，并增加装配力。

　　端部两个小孔的位置不能只按外观布置。孔中心距决定卡簧钳张开或收缩时的操作行程，孔边到环体外缘、端部侧面的距离也要保留足够材料，避免钳嘴加载时孔口撕裂。耳板与环身过渡处通常存在明显应力集中，真实零件中这里多通过连续圆弧过渡来降低尖角带来的疲劳风险。三维结构若把过渡做成尖锐直角，虽然视觉上接近线条图，但在工程评审或后续有限元分析中会失真，也不利于数控加工、冲压展开或样件比对。

　　安装边界方面，设计人员需要同时核对孔、槽和被限位件三类尺寸。壳体内孔应保证挡圈进入前有顺畅导入段，孔口倒角不宜过大，否则会减少挡圈与环槽的有效接触宽度。环槽直径、槽宽和槽底圆角要与挡圈厚度匹配，槽侧壁就是承受轴向载荷的主要面。被限位零件的外径或外圈倒角不能压到挡圈内圆的薄弱区域，否则挡圈受到的不是近似平面的轴向力，而可能带径向分力，造成局部翘起。对于轴承外圈定位，还应注意挡圈只适合承担适中的轴向限位载荷，不能替代承受较大预紧力或持续冲击的锁紧螺母、端盖结构。

　　在交流稳压器、小型变压器配套传动或调节机构中，这类挡圈多用于空间受限、装拆频次中等的部位。它的优势是结构紧凑、零件数量少、轴向占用薄，并且不需要在壳体外圆上布置螺栓凸台；局限是对环槽加工精度和装配工具依赖较强，若槽宽偏松，挡圈会在槽内晃动，若槽径加工过深，卡入量不足则可靠性下降。维护场景中，挡圈一旦出现塑性张开、耳孔变形、表面裂纹或明显锈蚀，就应整体更换，不宜反复矫正后继续使用。

　　从三维建模流程看，先按公称孔径和标准槽位确定环体外圆、内圆及板厚，再绘制开口与端部耳板轮廓，最后处理钳孔、倒角和过渡圆角。装配模型中应把挡圈放入环槽，而不是简单贴在孔口；通过剖切可以检查外圆卡入量、内圆与轴件间隙、耳板与相邻零件是否干涉。对需要运动仿真或受力校核的设备，还应赋予挡圈弹性材料属性，并关注装配预紧后的接触状态。这样形成的模型不仅能展示外形，也能服务于选型校核、工装装配指导和维修空间确认。
