带网纹滚花头部外螺纹紧固连接件

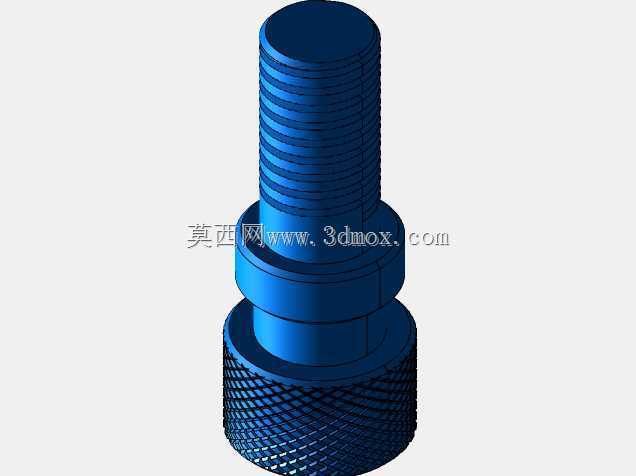

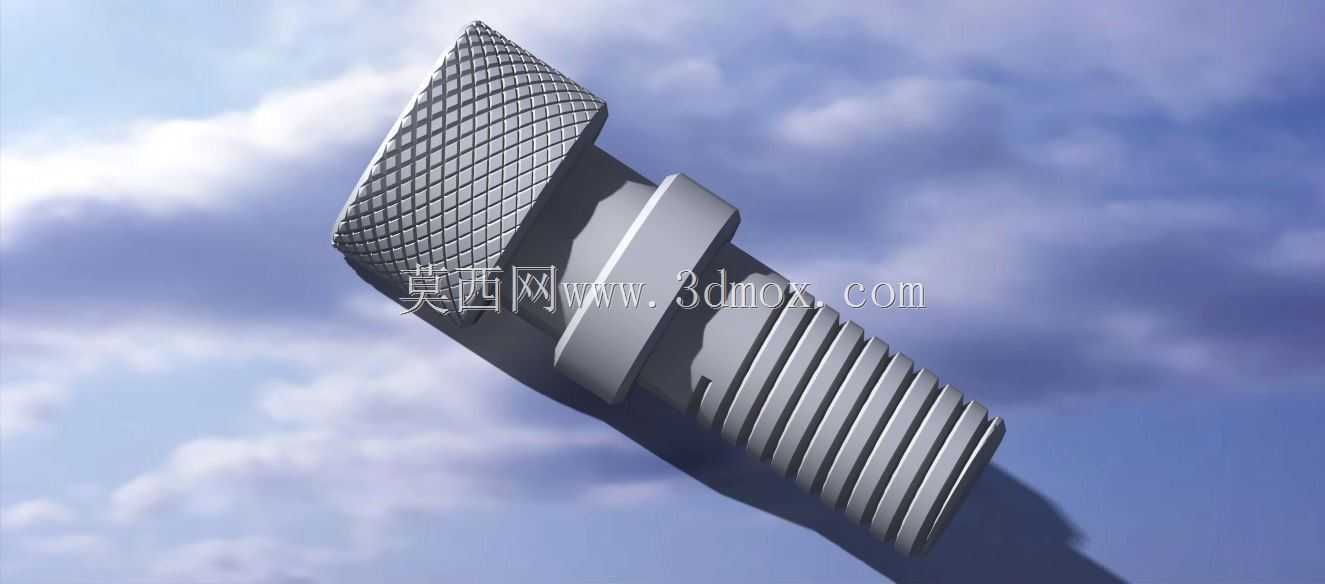

　　在低压电气柜接线端子排、小型通讯设备面板、实验室测试工装夹具这类需要频繁手动拆装、且不希望工具刮花周边漆面或元件的场景里，滚花螺栓的使用频率远高于普通外六角螺栓。这类紧固件不需要搭配扳手操作，仅靠手指捏住头部的滚花纹路就能施加足够的拧紧力矩，在空间局促、工具无法伸入的安装位里优势尤其明显。这款滚花螺栓的头部采用平顶锥形设计，相比圆柱头滚花螺栓，锥形头部在安装后不会突出过高的棱边，能避免设备运输或运维过程中剐蹭操作人员的手部，同时锥形面的导向作用也能让螺栓更快对准螺纹孔，减少斜牙拧入的概率。头部的网纹滚花采用交叉45度纹路设计，纹路深度控制在0.3-0.5mm区间，既不会因为纹路过浅导致手指施力时打滑，也不会因为纹路过深积攒灰尘油污，

　　在有少量油污的车间环境里依然能保持足够的握持摩擦力。螺栓杆部设计有一圈定位轴肩，安装时轴肩端面会直接贴合被连接件的表面，既能控制螺栓的拧入深度，避免螺纹过长顶坏腔体内部的元件，也能在承受横向剪切力时，通过轴肩与安装孔的配合分担螺纹部分的载荷，防止螺纹受剪变形。螺纹段采用普通公制粗牙设计，牙型角60度，适配市面上绝大多数通用螺纹孔，不需要定制配套螺母，降低备件采购的成本。从安装边界来看，这款螺栓的头部最大直径比螺纹公称直径大40%左右，对应的安装沉孔深度只需要略大于头部厚度即可，不需要预留扳手操作的空间，在密集排布的接线端子位上，相邻螺栓的中心距可以压缩到普通外六角螺栓的70%，能有效提升面板的空间利用率。建模过程中，

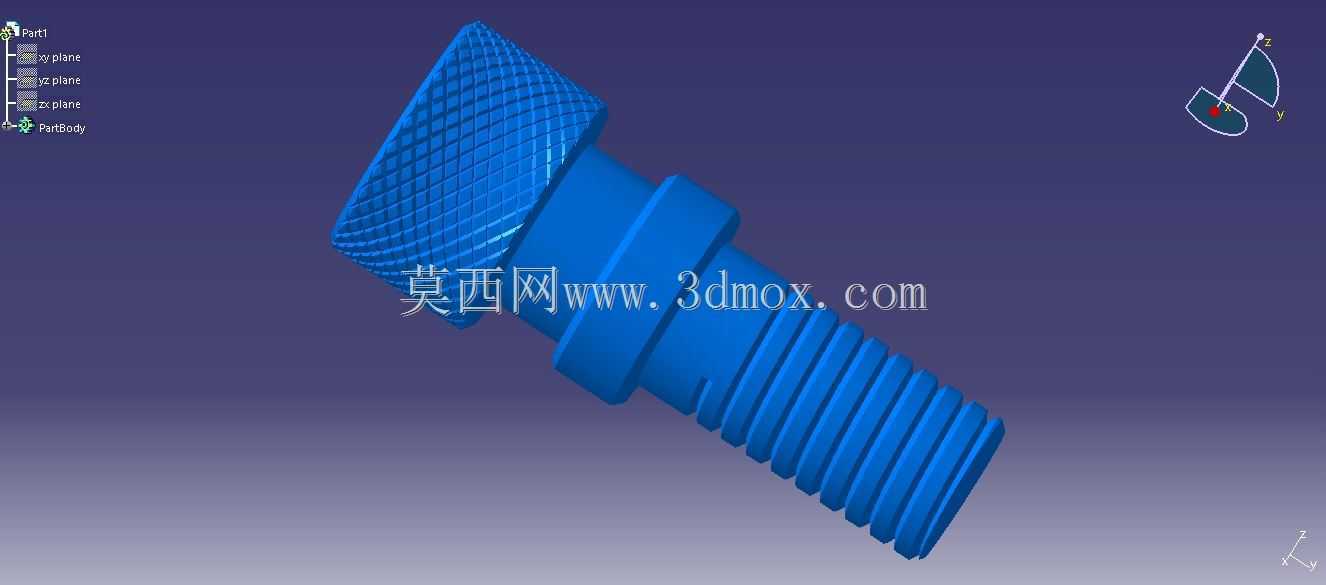

　　滚花部分的纹路采用阵列特征生成，先绘制单条滚花的截面轮廓，通过螺旋扫描生成单道纹路后，再沿螺栓头部圆周方向进行圆周阵列，同时对纹路与头部基体的交接处做了0.1mm的圆角过渡，避免实际加工时出现应力集中导致的头部开裂。杆部与螺纹段的交接处做了退刀槽设计，退刀槽宽度略大于螺纹牙距，方便车削螺纹时退刀，同时也能避免螺纹末端出现不完整牙型，导致拧入时卡滞。轴肩的两个端面都做了平面度要求，安装时能与被连接件表面充分贴合，不会出现倾斜导致的预紧力不均问题。在实际选型时，需要根据被连接件的总厚度调整螺栓光杆段的长度，保证拧入后螺纹有足够的啮合长度，同时轴肩能完全压紧被连接件，不会出现松动。这类滚花螺栓通常采用不锈钢或者镀锌碳钢材质，

　　不锈钢版本多用于有防腐蚀要求的户外设备或者医疗设备上，镀锌碳钢版本则多用于普通室内电气柜、工装夹具上，成本更低且强度足够。日常运维中，这类手拧螺栓不需要额外工具就能拆装，能大幅提升设备调试、检修的效率，尤其是在需要频繁更换内部模块的测试设备上，滚花螺栓的快拆特性可以减少大量的工具操作时间。建模时还需要注意头部滚花的起始位置与螺纹的起始位置不需要做相位对齐，因为这类螺栓不需要做周向定位，只要能顺利拧入并压紧即可，减少不必要的建模约束，也能降低后续加工时的装夹难度。
