反应式消声器内部腔体结构三维建模

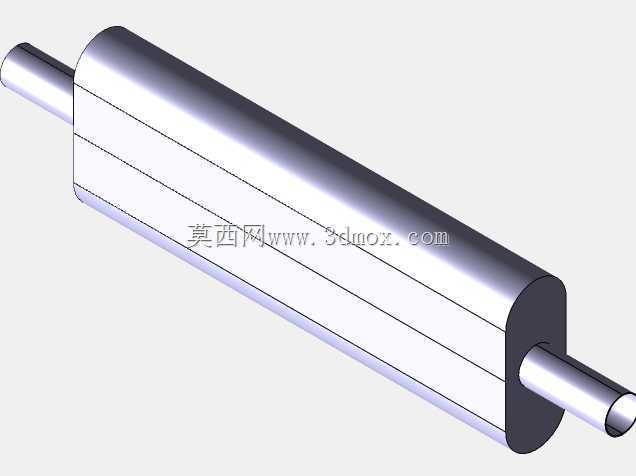

　　在通风排气、动力管路以及工业噪声治理场景中，反应式消声器依靠腔体截面突变、内部分隔和气流折返来改变声波传播路径，使特定频段的噪声在膨胀、干涉和反射过程中衰减。与阻性消声器依靠吸声材料耗散声能不同，这类结构对中低频噪声更有针对性，内部不需要填充多孔吸声材料，因此在含油雾、高温气流或有洁净要求的管路中更易维护。建模时先从外部接口入手，两端同轴伸出的连接管用于对接上下游管道，圆柱筒体作为主腔体承担膨胀消声作用。筒体直径明显大于进出口管径，这个截面扩张比是影响消声量的关键参数：扩张比越大，单节膨胀腔对目标频率的衰减峰值越明显，但筒体过粗会带来布置空间和壳体承压问题，实际设计需要结合管路流量、允许压损和安装位置共同确定。

　　进出管并非简单在筒体两端直通，内部通过隔板划分出多个腔室，气流在管段与腔室之间经过穿孔、插入管或折返通道传递能量。插入管长度通常围绕目标波长的四分之一、二分之一关系布置，使不同频率的声波在腔室内形成反射相位差，从而抵消部分声压。三维建模过程中需要把隔板厚度、管端伸入深度、腔室轴向长度和穿孔分布逐一建出，因为这些细节直接决定声学性能，不能只画一个外部圆柱壳。外形上，主体为卧式圆筒，两端封头与中心管保持同轴，整体边界规则，便于在管路总成中进行干涉检查。安装时要预留筒体径向占位和两端接管的直线对接段，法兰或焊接接口的位置应与管道中心线对齐；筒体下方若设置支座，还需考虑承重、热膨胀和检修拆装空间。对于车载或移动设备场景，

　　消声器外形细长有利于底盘布置，但筒径、腔长和插入管参数仍需围绕发动机排气频谱调整；对于风机、空压机站房等固定管路，则可在空间允许范围内增加腔室数量，拓宽消声频带。结构设计还要兼顾气流组织：通道突然扩大和折返会产生压力损失，若内管穿孔率过低或流向转折过急，排气背压会升高，影响动力设备效率。因此建模时应同步检查流道截面变化，避免尖锐死角和大面积涡流区。壳体壁厚按照气流温度、腐蚀环境和承压要求选取，隔板与筒体、接管与封头之间的连接需要连续可靠，既防止气流旁通削弱消声效果，也避免薄壁件在脉动气流下产生二次振动噪声。从工程表达角度，该三维结构完整呈现了外筒、端盖、进出口接管和内部腔室的相对关系，可用于声学方案讨论、管路布置校核、

　　加工件拆分以及装配验证。设计人员能够在模型中直接测量筒体长度、外径、接管直径和插入深度，也能据此展开工程图，标注焊缝、法兰配合面和安装支座位置。选型时，可根据管道公称直径先匹配接管尺寸，再依据现场噪声频谱调整腔室长度与隔板位置；若目标噪声以低频脉动为主，应优先保证膨胀腔容积和插入管相位设计；若安装空间受限，则需要在筒径与筒长之间权衡，通过多腔串联弥补单腔消声带宽不足。整体结构没有复杂运动件，核心在于腔体几何参数与声学路径的匹配，三维模型把这些不可直接从外观看到的内部隔板和管段关系清晰表达出来，为后续仿真分析、样件试制和现场安装提供了直接的结构依据。
