内燃机活塞精密结构三维数模

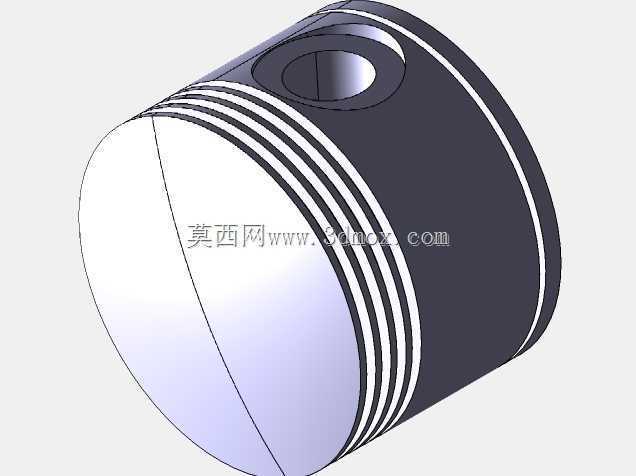

　　活塞是内燃机曲柄连杆机构中直接参与能量转换的核心往复件，工作时在气缸套内沿轴线做高速往复直线运动，顶部与气缸盖、气缸壁共同围成燃烧室空间，承受燃气燃烧产生的周期性高压高温载荷，并通过活塞销把气体作用力传递给连杆，最终驱动曲轴旋转输出机械功。这套三维数模完整还原了活塞的典型工程结构：头部圆柱面加工有多道平行环槽，用于装配气环与油环，气环负责密封燃烧室内的高压燃气，防止窜入曲轴箱，油环则刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧；环槽的槽宽、槽深以及槽间岸部高度都直接影响密封可靠性与活塞头部的热容量，建模时对环槽侧壁、槽底圆角均做了精确表达，可直接用于环组匹配校核。活塞销座部位设置了贯穿的销孔，销孔轴线与活塞轴线垂直相交，

　　用于穿装活塞销，销座内侧与连杆小头配合，数模中销孔周边的加强过渡结构清晰可见，该区域是活塞传递爆发压力的关键承载区，设计时需要保证足够的接触面积与刚度，同时控制销孔边缘的应力集中。活塞裙部在工作中起导向作用，并承受连杆摆动产生的侧压力，裙部外形通常并非理想正圆，而是根据热膨胀规律与受力变形特点设计成中凸变椭圆型面，冷态装配时预留合理配合间隙，热态运转后裙部可均匀贴靠气缸壁，避免拉缸、敲缸故障。从整机布置边界来看，活塞外径必须与气缸套内径形成规定的配缸间隙，活塞总高度决定了其在上止点、下止点位置时与气缸盖、曲轴平衡块的轴向安全距离，销孔中心到活塞顶面的压缩高度尺寸直接影响发动机压缩比，是整机性能匹配的关键参数；

　　环槽位置距离顶面的岸部高度需要兼顾火力岸热负荷与环组冷却效果，销孔内径则要与所选活塞销、连杆小头孔径形成配套尺寸链。在实际工程应用中，这类活塞结构广泛适配小型汽油机、柴油机以及空压机、往复泵等容积式流体机械，不同用途下活塞的顶部形状会有明显差异：柴油机活塞顶面常开设凹坑构成燃烧室，汽油机活塞顶面多为平顶或浅凹形，压缩机活塞则根据密封形式设置对应环组。建模过程中可借助参数化方式控制活塞外径、销孔直径、环槽数量与位置、裙部型线等关键尺寸，后续改型时只需调整参数即可快速衍生不同缸径规格的活塞方案；数模中各特征的圆角、拔模斜度均符合铸造与机加工工艺要求，头部壁厚、销座加强筋的设置兼顾了轻量化与结构强度，能够支撑后续的运动干涉检查、装配关系验证以及有限元热结构耦合分析，帮助设计人员在方案阶段就评估活塞在最高爆发压力、热膨胀工况下的变形与应力分布，减少物理样机试制轮次。
