起重作业用带滑轮组吊钩结构设计

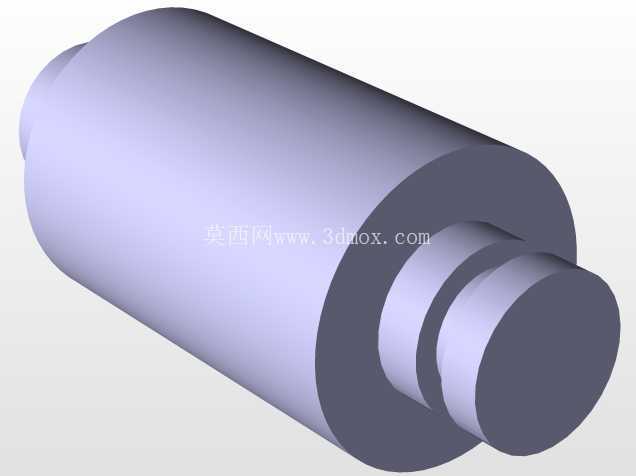

　　在车间物料转运、港口货物装卸、建筑施工构件吊装这类需要垂直起升重物的作业场景里，吊钩作为吊具末端直接承接载荷的核心部件，其结构合理性直接关系到作业安全与吊装效率。这套带滑轮组件的吊钩结构，在设计时首先考虑的是载荷传递路径的顺畅性，避免应力集中带来的结构失效风险。从结构布局来看，上部的圆柱直杆段是与起重设备动滑轮架的安装配合段，设计时预留了足够的轴向定位长度，杆身与下部钩体过渡位置设置了环形凸台，一方面作为安装时的轴向限位面，避免杆身窜动脱出滑轮架，另一方面也能强化过渡区域的结构强度，抵消起吊瞬间载荷冲击带来的应力集中。

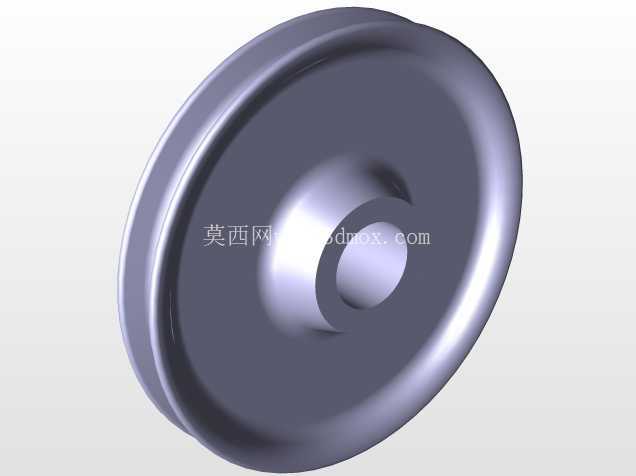

　　钩身采用平滑的大曲率弯弧结构，没有突兀的折角，整个钩身的截面从直杆段到钩尖位置做了渐变式的截面调整，靠近直杆的受力核心区域截面厚度更大，往钩尖方向逐步收窄，既保证了额定载荷下的结构强度冗余，也尽可能控制了整体自重，降低起重设备的无效载荷消耗。钩尖位置做了圆润的端头处理，没有尖锐棱角，一方面是防止挂吊索具时割伤钢丝绳或吊装带的纤维层，另一方面也避免应力集中在钩尖端头引发开裂。滑轮组件集成在吊钩上部的安装位置，设计时匹配了对应直径的钢丝绳走线槽，滑轮的轮槽弧度与常用起重钢丝绳的外径做了适配，确保钢丝绳在轮槽内不会出现卡滞、偏磨的情况，滑轮的转动副预留了标准润滑脂加注空间，长期使用时可以定期维护，降低转动阻力，减少钢丝绳的磨损速率。

　　安装边界方面，上部直杆的外径尺寸适配常规中小型起重设备的动滑轮架安装孔位，不需要额外做转接加工就能直接替换同规格的老式吊钩，钩身的开口尺寸经过测算，能够兼容常见的卸扣、吊装带环眼、钢丝绳绳套的挂接需求，不会出现开口过小挂接困难、开口过大容易脱钩的问题。在实际使用场景中，这类带滑轮组的吊钩主要配套在电动葫芦、小型门式起重机、车间行吊的起升机构末端，相比固定式的吊钩结构，集成滑轮的设计能够分担钢丝绳的受力，降低单根钢丝绳的载荷占比，同时也能让起升过程的走线更顺畅，减少吊钩在起升过程中的打转、晃动问题。

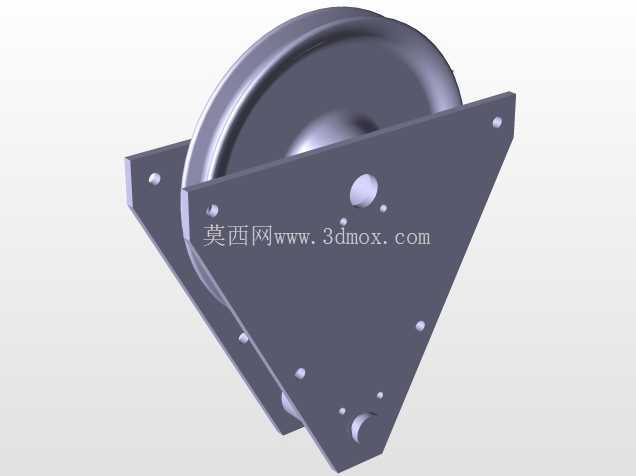

　　设计过程中针对钩身的受力路径做了多次优化，最初的方案里直杆与钩身的过渡位置采用直角台阶，仿真测试时发现该区域的应力值远超材料许用应力，后续调整为圆弧过渡加环形凸台的结构后，应力峰值下降了近四成，满足长期重载使用的强度要求。另外钩身的内侧弧度也做了多轮调整，确保挂接吊具后，吊具的受力中心能够与吊钩上部直杆的轴线尽量重合，减少起吊过程中的偏载力矩，避免吊钩因为长期偏载出现变形、直杆弯曲的问题。滑轮组件的两侧挡板设计了防脱结构的安装位，现场使用时可以加装防脱棘爪，防止吊索具从钩口意外脱出，符合起重作业的安全规范要求。整个结构没有多余的复杂异形面，加工时可以采用锻造后精加工的工艺，生产难度低，后期维护时如果滑轮出现磨损，也可以单独拆卸更换滑轮部件，不需要整体报废吊钩，降低了使用方的维护成本。
