内燃机传动连杆精密结构造型

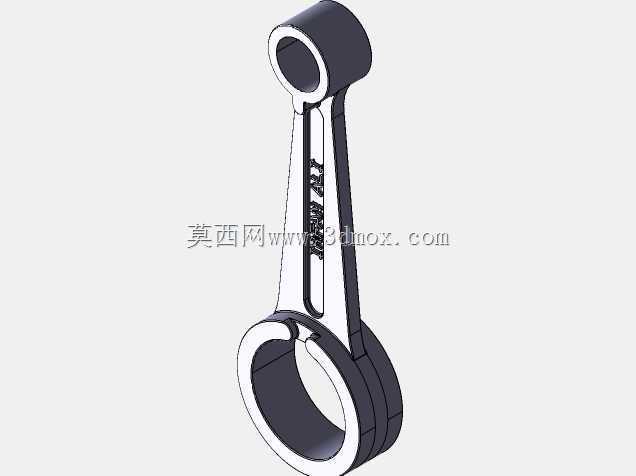

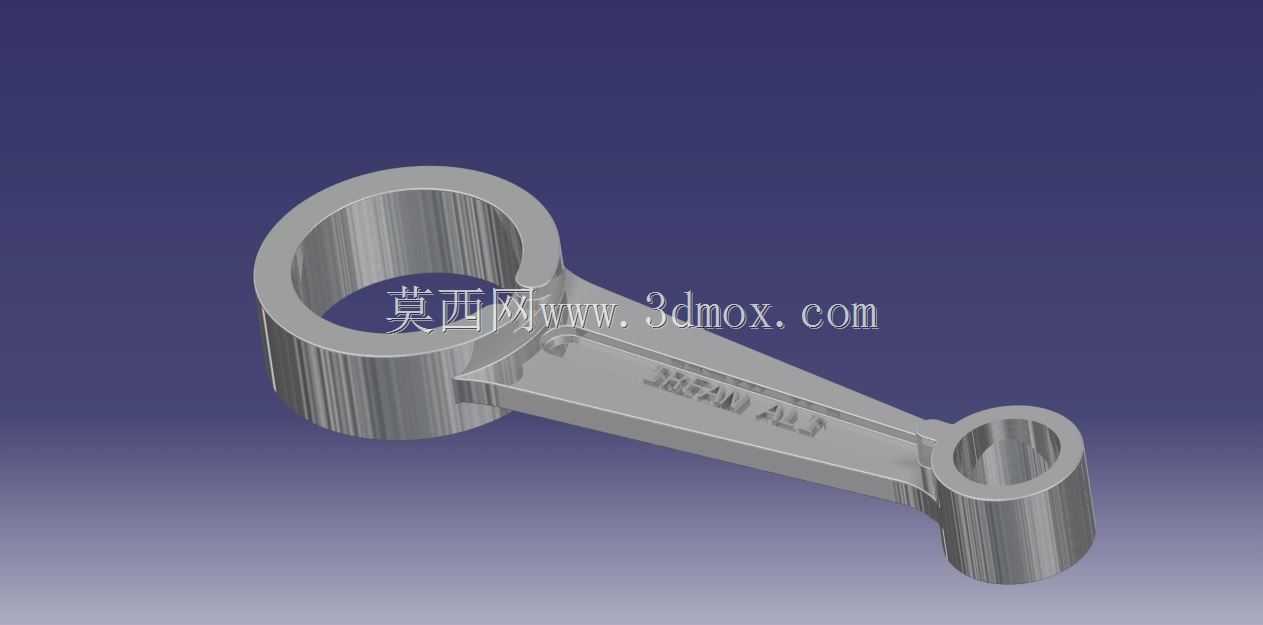

　　这套连杆结构的三维造型，完整还原了内燃机曲柄连杆机构里核心传力构件的全部几何特征，在往复式动力机械的设计场景中，这类零件承担着将活塞承受的燃气爆发压力传递给曲轴，把活塞的直线往复运动转化为曲轴旋转扭矩输出的核心功能，是汽油发动机、柴油发动机、往复式压缩机这类需要实现直线运动与旋转运动互相转换的设备里，受力工况最严苛的传动零件之一。

　　从实际装机的工况边界来看，连杆在工作过程中需要同时承受三类交变载荷：做功冲程里活塞销传递的峰值气体压力，最高转速工况下小头随活塞往复运动产生的往复惯性力，以及大头随曲轴曲柄销做圆周运动产生的旋转离心惯性力，这三类载荷的方向随曲轴转角不断周期性变化，对杆身的截面刚度、大小头的配合精度、整体的疲劳强度都有极高要求。这个造型里的连杆采用了内燃机连杆最经典的分体式大头结构：大端为配对剖分的斜切口形式，配套连杆轴承盖通过高强度螺栓完成锁紧，剖分面设计为锯齿形定位结构，能够在大端承受交变横向载荷时，避免轴承盖与杆身之间发生相对错位，保证曲柄销与轴瓦之间的配合间隙始终稳定在设计公差范围内；大端的内孔用于安装剖分式滑动轴瓦，工作时轴瓦内表面与曲轴的曲柄销形成流体动压润滑摩擦副，把曲轴转动时的摩擦损耗控制在极低水平。

　　连杆小头为整体式整圆环形结构，内孔压入薄壁铜铅合金衬套，衬套内孔与活塞销形成间隙配合，活塞销穿过活塞销座孔与连杆小头衬套，把活塞和连杆铰接为一体；小头的顶端通常会设计集油孔或者飞溅油槽，发动机运转时曲轴搅动油底壳内的润滑油飞溅到缸壁下方，部分润滑油会通过小头的油孔进入衬套配合面，为活塞销的往复摆动提供润滑，避免干摩擦导致的衬套烧蚀。连接大小头的杆身部分，这个造型采用了内燃机连杆最常用的工字形截面，这种截面形式的优势非常明确：在相同的零件重量、相同的材料消耗前提下，工字形截面在连杆摆动平面内的抗弯截面模量最大，能够以最轻的自重满足杆身承受轴向拉压载荷、横向弯曲载荷的刚度要求，对于高转速发动机来说，降低连杆自身重量就意味着降低往复运动质量，能够大幅减小曲轴主轴颈、轴承座需要承受的惯性载荷，整机的振动水平、轴承的使用寿命都能得到明显优化。

　　从安装边界的尺寸逻辑来看，连杆的核心装配尺寸链有三个必须严格管控的环节：首先是大小头孔的中心距，这个尺寸直接决定了发动机的曲柄半径与活塞行程的对应关系，中心距的公差会直接影响发动机的实际压缩比，加工时通常需要将公差控制在0.05毫米以内；其次是大头孔的内径与圆柱度，这个尺寸需要和选配的轴瓦厚度、曲柄销的外径做分组选配，保证装配后的轴瓦配合间隙处于0.03到0.08毫米的合理区间，间隙过大会导致机油压力过低、运转产生敲击异响，间隙过小则会在热机状态下出现润滑油膜破裂、轴瓦抱轴的严重故障；第三是小头衬套孔与活塞销的配合间隙，需要兼顾冷机启动时不出现敲缸、热机膨胀后不出现活塞销卡滞的双重要求。

　　在整机装配的流程里，连杆需要先从发动机缸体的曲轴箱侧方通道伸入气缸，小头端通过活塞销和预先装入气缸的活塞完成铰接，大头端则包住曲轴的曲柄销，扣合配对的轴承盖后按规定扭矩分两次拧紧连杆螺栓，拧紧后需要手动盘动曲轴，确认连杆在曲柄销上可以灵活摆动、没有卡滞拖重的现象，同时还要检查连杆大头和曲轴曲柄臂之间的侧向间隙，保证曲轴运转时连杆不会和相邻部件发生运动干涉。这类连杆的毛坯通常采用模锻工艺成型，材料选用40Cr或者42CrMo合金结构钢，锻造后需要经过调质处理获得均匀的回火索氏体组织，保证杆身整体的强韧性匹配，大小头孔的精加工则采用珩磨工艺，获得极高的内孔表面光洁度，为轴瓦和衬套的压装提供精准的定位基准。整个三维造型完整保留了杆身的加强过渡圆角、大头的螺栓凸台、小头的油孔位置这些细节结构，能够直接用于曲柄连杆机构的运动干涉校核、整机动力学仿真以及后续的加工工艺编制参考。
