十字轴式万向节传动联接结构

　　在各类需要补偿轴线偏角的传动系统中，刚性同轴联轴器无法适应输入轴与输出轴之间存在夹角、工作中夹角还会发生变化的工况，十字轴式万向节正是针对这类场景开发的铰接传动部件。它广泛布置在车辆转向传动路径、机床进给机构、轻工输送设备、小型工程机械动力输出端以及多轴联动工装中，用来在两根不共线的轴之间持续传递旋转扭矩。

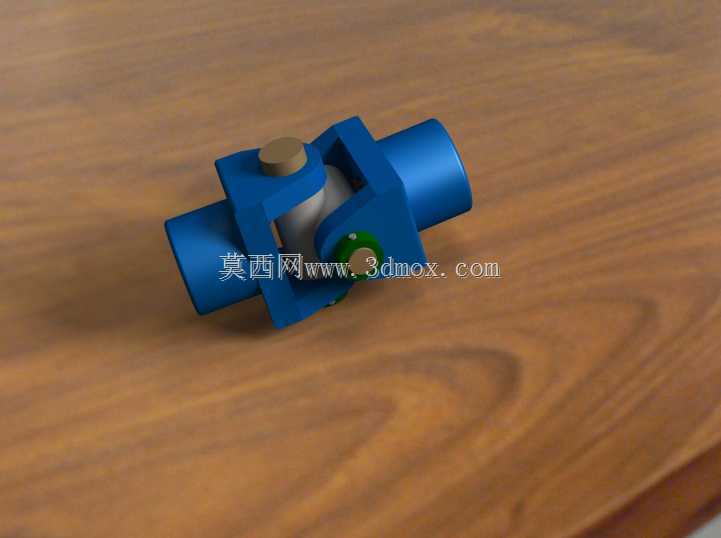

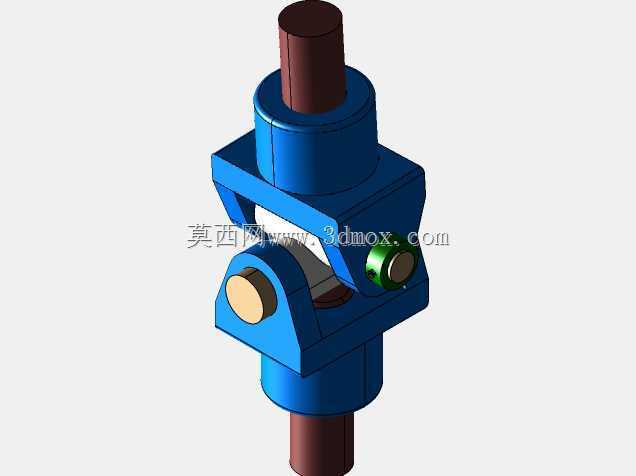

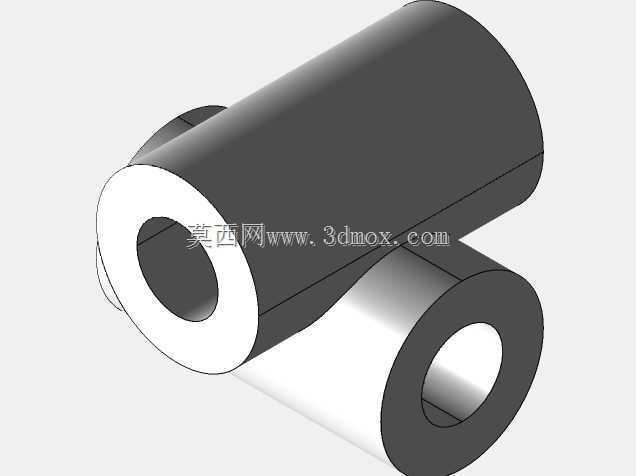

　　从结构组成来看，该万向节包含两个分别与主动轴、从动轴对接的叉形接头，中间设置十字形铰接轴，十字轴的四个轴颈分别嵌入两侧叉头的支承位置，形成两组互相垂直的回转铰链。两组铰链的回转轴线在空间中呈90°相交，使两端轴可以在铰接平面内产生相对摆动。工作时，主动侧叉头带动十字轴绕一组轴颈转动，十字轴再通过另一组轴颈推动从动侧叉头旋转，扭矩传递路径不依赖两轴严格同轴。

　　单个万向节在存在轴间夹角时具有不等速特性：主动轴匀速转动一周，从动轴的瞬时角速度会按周期波动，夹角越大波动越明显。实际布置中若要求输出端转速均匀，通常采用双万向节串联方案，并按等速条件配置中间轴与两端叉头相位；若仅用于手动操纵、低速轻载或对转速波动不敏感的传动链路，单节结构即可满足要求。建模时需要把这一运动特性通过装配约束体现出来，不能将叉头与十字轴做成固定一体，否则后续运动仿真会失去铰接自由度。

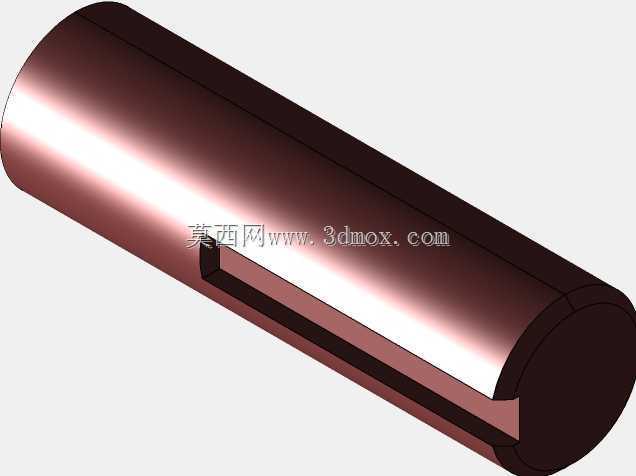

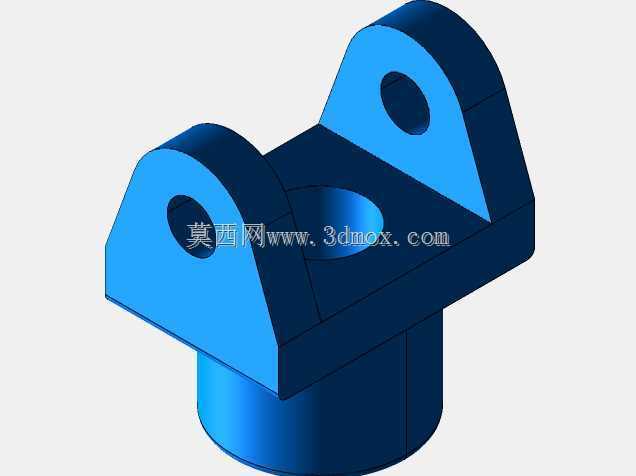

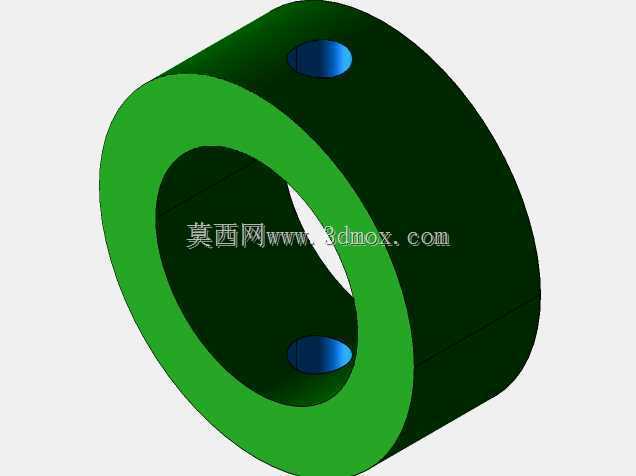

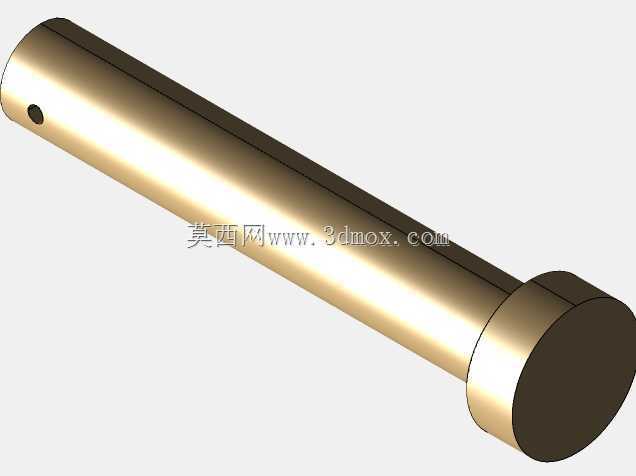

　　叉头端部设置圆柱轴套接口，用于与外部轴段进行套接、键联接或焊接固定。接口内孔与轴径采用基孔制配合，配合长度需覆盖足够的接触面积，避免扭矩作用下接触面压应力过高。叉头两支耳之间留出十字轴安装空间，耳板上设置轴承或衬套安装位，十字轴轴颈与支承件之间保留转动间隙，同时通过端部挡圈、压板或销钉限制轴向窜动。十字轴中心应位于两叉头开口的对称交点上，任何方向的偏心都会造成转动卡滞或附加弯矩。

　　外形边界方面，整套部件的最大外轮廓由两侧叉头圆柱段外径、叉耳张开宽度以及十字轴摆角范围共同决定。安装校核时不能只测量静态总长，还需按最大工作摆角检查叉耳在摆动极限位置是否与周边机架、护罩或相邻管路发生干涉。轴端插入深度要在装配图中明确标注，插入过浅会削弱联接强度，插入过深则可能顶死十字轴中部，限制铰接活动。周边应预留润滑维护空间，若采用含油衬套或滚动轴承支承十字轴轴颈，需在对应位置设计注油通道或预留加注操作空间。

　　受力层面，十字轴轴颈承受交变弯曲与接触压应力，叉耳根部在扭矩换向时承受反复张开载荷，因此圆角过渡处是建模与强度校核的重点。三维结构中应保留耳板根部圆角，避免出现尖锐直角导致应力集中；轴颈与耳板孔的同轴度、两组铰链轴线的垂直度都需要在工程图中给出公差要求。配合间隙过小会使铰接发热并卡滞，间隙过大则会造成传动冲击、噪声和回程误差，设计时需结合载荷大小、转速高低与润滑条件选取合理公差。

　　该类结构的建模价值在于完整呈现了空间铰接传动的装配关系：两端接口负责与轴系刚性联接，十字轴负责提供两个方向的转动自由度，支承部位负责承受径向载荷并维持回转精度。对于设备选型而言，需要根据传递扭矩、最高转速、工作摆角、安装长度和轴端联接方式确定尺寸；对于结构设计人员而言，模型可直接用于干涉检查、运动轨迹验证、铰接间隙分析以及传动链路布置，帮助在方案阶段判断万向节是否能够覆盖设备运行中的全部偏角变化。
