交流稳压器用椭圆形法兰连接结构

　　在交流稳压器的内部管路与外部接线端口的连接场景中，这类椭圆形法兰是应用频次极高的密封连接构件，区别于常规圆形法兰的对称结构，椭圆形的安装面设计能够更好适配稳压器内部狭窄的安装空间，在边角位置的布局中可以避开相邻的电容、接线排等元器件，不需要额外预留圆形法兰所需的周向安装操作空间，能有效压缩稳压器整机的内部布局体积。从实际使用功能来看，这类法兰主要承担两个核心作用，一是实现稳压器内部油路或者气路的端口密封连接，通过法兰端面的压紧力配合密封垫片，杜绝管路内部介质的渗漏，二是作为外接管路的定位支撑构件，两个对称分布的安装孔可以将外接管路牢牢固定在稳压器的壳体上，避免设备运行过程中产生的振动导致管路连接松脱。

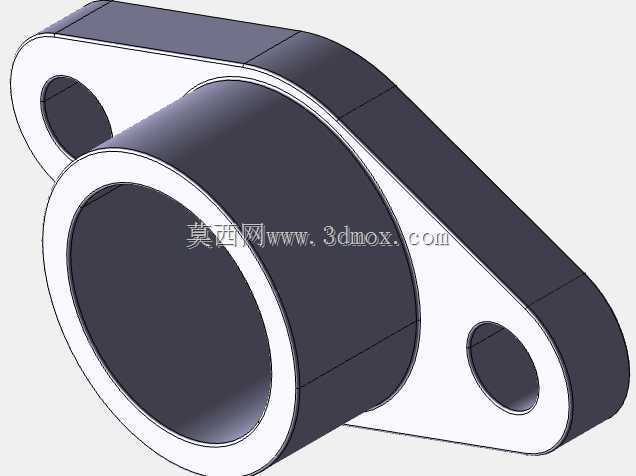

　　从设计思路层面分析，这类椭圆形法兰的结构完全围绕稳压器的实际安装边界做适配，主体的筒状结构是介质流通的通道，内径尺寸根据稳压器的额定流量做匹配，筒身的高度根据壳体的壁厚做调整，保证法兰安装后筒身端面刚好和内部管路对齐，不会出现介质流通的台阶阻力。底部的椭圆形安装底座做了加厚处理，厚度方向的尺寸经过受力校核，在螺栓拧紧的过程中不会出现底座变形翘曲的问题，两个安装孔的中心距严格匹配稳压器壳体上预设的安装螺孔位置，安装时不需要额外做位置调整，直接穿入螺栓即可完成定位。法兰的底座边缘做了小尺寸的倒角处理，一方面是去除机加工过程中产生的毛刺，避免安装时划伤操作人员的手部，另一方面也能在安装时起到导向作用，即使安装位置存在微小的偏差，倒角面也能引导法兰顺利卡入安装位。

　　在外形尺寸与安装边界的把控上，这类法兰的长轴尺寸控制在刚好覆盖管路端口的范围，短轴尺寸则根据两个安装孔的位置做最小化设计，不会占用多余的横向空间，安装完成后法兰突出壳体表面的高度仅为筒身的高度，不会和外部的接线端子、防护盖板产生干涉。法兰的筒身和底座之间做了圆角过渡处理，避免直角位置产生应力集中，在设备长期运行受振动影响的情况下，不会出现根部断裂的问题。从加工工艺的角度来看，这类法兰可以采用一体铸造成型后再做机加工的方式生产，铸造成型的毛坯只需要对安装端面、筒身内孔、安装孔做精加工即可，加工余量小，生产效率高，能够满足稳压器批量生产的配件需求。在实际选型应用中，这类法兰的密封面平整度要求控制在合理范围内，保证密封垫片受压均匀，两个安装孔的位置度公差需要控制在较小的区间，避免安装时出现螺栓无法穿入的问题，筒身内孔的粗糙度也需要满足介质流通的要求，不会因为内壁过于粗糙产生额外的流阻。在稳压器的装配流程中，这类法兰属于预装配件，会在壳体焊接完成后提前通过螺栓固定在预设位置，后续内部管路装配时直接和法兰筒身对接即可，不需要在总装阶段再调整法兰位置，能够有效提升整机的装配效率。和同规格的圆形法兰相比，椭圆形法兰的重量更轻，耗材更少，在满足同等连接强度和密封性能的前提下，能够降低配件的生产成本，同时更小的外形尺寸也给稳压器内部其他元器件的布局留出了更多调整空间，方便设计人员优化整机的内部结构排布。
