越野卡丁车钢管承载车架结构设计

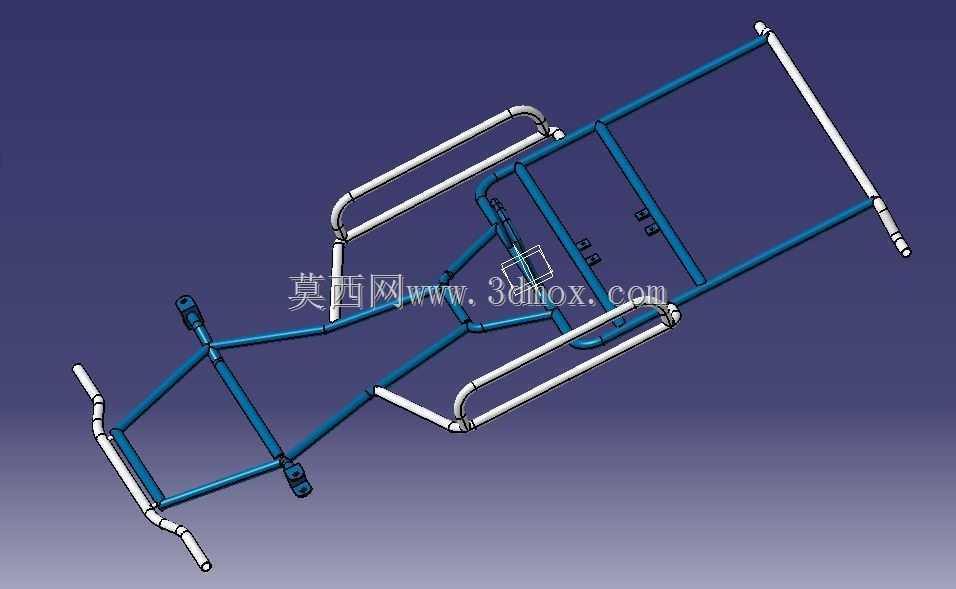

　　这套车架采用空间钢管桁架布局，核心承载路径围绕动力总成安装区、驾驶人员乘坐区、前轮转向悬挂区与后轮驱动安装区四个功能区块展开，所有管材交汇节点均做了贴合相贯线处理，避免管材对接出现应力集中缺口，在非铺装路面越野行驶、场地绕圈竞技、休闲游乐场地运营这类场景下，车架需要持续承受颠簸冲击、过弯侧倾载荷以及急加速急减速的纵向惯性力，桁架式的管架结构相比冲压钣金车架，在同等自重下能获得更高的扭转刚度，很适合小批量定制改装、场地游乐卡丁车的开发场景。

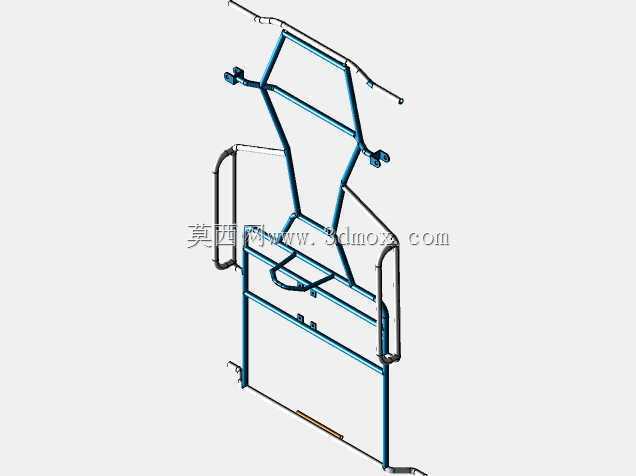

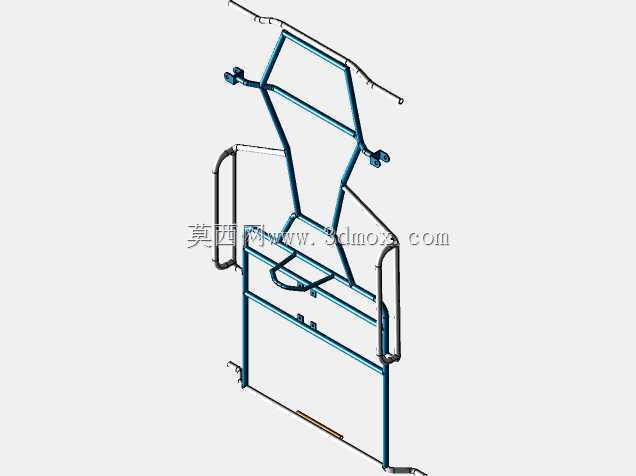

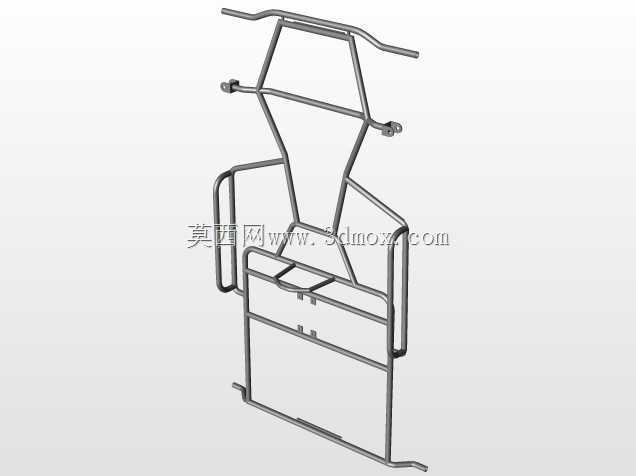

　　从实际安装边界来看，车架前部延伸出的两组带安装孔位的支耳，是为前轮转向节、下摆臂以及减震器预留的装配点位，左右安装点的同轴度、对称度在建模阶段就已经做了约束，前防撞杠区域的弯管轮廓向外探出，在发生正面轻微碰撞时可以先吸收冲击能量，避免直接撞击转向机构与驾乘人员腿部。车架中部的框架区域预留了足够的座椅安装跨距，两侧的侧边防撞弯管既可以作为上下车的扶手依托，也能在车辆发生侧翻时形成侧向防护空间，避免驾乘人员肢体直接接触地面。中部靠下的平面区域是动力单元的安装基座，预留的多组安装孔位可以适配小排量汽油发动机、电机以及后置传动桥的不同布置方案，孔位周边的管材都做了局部加强，抵消动力运转产生的振动。车架后段的横向管梁用于固定后轴、后减震以及后防撞构件，尾部向上翘起的管段预留了排气组件或者后护板的安装空间，避免越野行驶时车尾托底剐蹭传动部件。

　　设计过程中优先梳理了载荷传递路径：前轮受到的地面冲击通过悬挂支耳传递到前侧桁架，经过左右纵向主管梁分散到整个中部框架，后轮的驱动力与冲击载荷则通过后轴安装点传递到后侧管梁，最终整个闭环桁架把各个方向的载荷均匀分散到每一根管材上，没有出现单根管材独立承载的薄弱环节。管材的弯折半径全部匹配常规弯管机的加工工艺范围，不需要定制特殊弯折模具，小批量生产时直接按三维模型导出的管材下料长度、弯折角度、相贯切口参数就可以直接投入加工，拼接时可以依托模型做焊接工装定位，有效控制焊接变形量。车架整体的宽度边界控制在常规卡丁车的轮距适配范围内，两侧防护管的外廓不会超出轮胎外侧太多，既满足防护要求，也避免整车过宽影响窄道通行。乘坐区的底部管梁高度经过校核，预留了足够的离地间隙，同时座椅安装后的重心高度控制在合理区间，降低过弯侧翻风险。各个安装支耳的厚度、孔位间距都对应通用卡丁车的标准配件规格，不需要额外定制异形连接件，装配时转向机、刹车踏板、油门踏板、座椅固定卡扣、油箱或者电池组都可以直接在预留点位上固定，整车装配的适配性很强，不管是用于场地游乐车改装、越野卡丁车自制还是竞技小车的原型验证，这套管架结构都能提供可靠的承载基础。
