大尺寸重载汽车轮胎结构三维设计

　　在重型商用车、工程特种车辆的行走系统设计中，轮胎作为直接与路面接触的核心承载部件，其结构合理性直接决定了整车的承载能力、行驶稳定性与复杂路况通过性。本次设计的轮胎外径达到1900毫米，断面厚度720毫米，属于大规格重载型轮胎范畴，主要适配总质量数十吨级的重型载货车辆、矿用短途转运车辆以及大尺寸客运车辆，能够在非铺装路面、碎石矿区、硬化铺装公路等多种路况下稳定作业。

　　从实际使用场景出发，这类大尺寸重载轮胎需要同时满足多重性能要求：首先是静态承载能力，在车辆满载甚至短时超载的工况下，胎体不能出现过度形变，避免胎圈部位脱层、胎面异常磨损；其次是动态缓冲性能，在经过路面颠簸、坑洼时，胎体的弹性形变能够吸收大部分冲击能量，减少冲击载荷直接传递到轮毂、车桥乃至悬架系统，保护整车行走机构的结构寿命；另外还要兼顾行驶过程中的附着性能，胎面的花纹结构设计需要在干硬路面、湿滑路面甚至轻度泥泞路面都能提供足够的抓地力，避免起步打滑、制动距离过长的问题。

　　在结构设计思路上，首先确定的是整体尺寸边界：1900毫米的外径是匹配对应规格轮毂、保证车辆离地间隙的核心参数，设计时需要预留轮胎充气后的径向膨胀量，避免满载工况下轮胎外径形变后与轮罩、车架部件发生运动干涉；720毫米的断面厚度，一方面是为了保证足够的缓冲形变空间，另一方面也对应了内部帘布层、钢丝带束层的排布空间，重载轮胎的内部帘布层通常采用多层高强度钢丝帘线交错排布，从胎圈位置一直延伸到胎冠部位，形成稳定的承载骨架，避免胎体在高压承载下出现鼓包、爆胎风险。

　　胎面花纹的设计同样围绕实际用途展开，连续的周向花纹沟能够保证行驶过程中的排水性能，减少雨天水滑效应；横向分布的花纹块则提供纵向与侧向的抓附力，花纹块的边角做了圆弧过渡处理，避免应力集中导致的花纹块崩裂、异常掉块问题。胎圈部位采用了加强型钢丝圈结构，与轮毂的轮辋配合面设计了过盈配合尺寸，保证充气后胎圈能够紧密贴合在轮辋上，即使在急加速、急制动、大角度转向的工况下，也不会出现轮胎与轮辋的相对滑移，避免漏气甚至轮胎脱圈的危险工况。

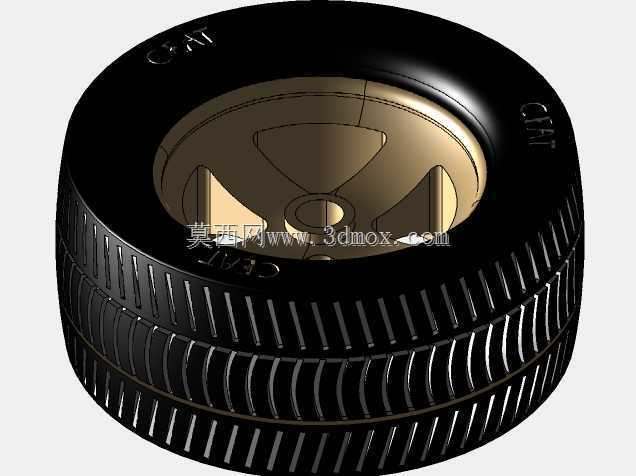

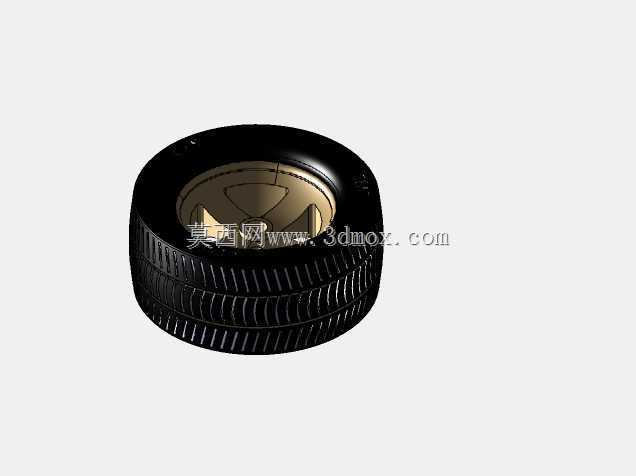

　　建模过程中，首先通过旋转特征构建轮胎的基础胎体曲面，保证胎侧、胎冠的弧度符合重载轮胎的轮廓设计要求，胎侧的弧度设计兼顾了形变缓冲与散热需求，过厚的胎侧会导致行驶过程中胎体反复屈挠生热过高，加速橡胶老化，过薄的胎侧则会降低胎体的抗冲击能力，容易被路面尖锐物划伤、刺破。之后通过阵列、布尔运算等特征构建胎面的花纹结构，每一处花纹沟的深度、宽度都经过反复校核，既保证花纹的抓地性能，也避免花纹沟过深导致胎面刚性不足、花纹块过度蠕动生热。内部的帘布层、带束层结构在建模时也做了分层示意，能够清晰展示不同结构层的排布角度与厚度，方便后续做有限元受力分析时，直接提取模型进行网格划分，模拟不同胎压、不同载荷下的胎体应力分布、形变位移量。

　　在安装边界的校核上，模型严格匹配对应规格的轮辋尺寸，胎圈的着合直径、着合宽度都与标准轮辋参数保持一致，设计时预留了气门嘴的安装空间，同时考虑了轮胎拆装时的操作空间，避免实际装配过程中出现胎圈无法顺利卡入轮辋、拆装工具刮伤胎侧的问题。另外，轮胎的动平衡配重块安装位置也在模型上做了预留标识，方便后续实际生产装配时的动平衡校正工序，减少车辆高速行驶时的车轮抖动问题。

　　对于结构设计从业者而言，这类大尺寸重载轮胎的三维模型，既可以用于整车行走系统的装配干涉校核，也可以作为轮胎受力仿真分析的基础模型，还能用于教学场景中展示重载轮胎的内部结构与设计逻辑。不同于普通乘用车轮胎，重载轮胎的设计更偏向承载可靠性与工况适应性，每一处尺寸参数的确定都需要结合实际载荷、路况、行驶速度等多维度因素，没有多余的装饰性设计，所有结构特征都服务于实际使用性能。
