小型手动脚踏式简易冲压压力机

　　该脚踏式冲压机面向小批量薄板加工、维修试制、教学实训以及简易装配工位，适合在没有气源、液压站或大功率电机的场所完成轻载压装、冲孔、折弯、铆接和成型作业。设备采用框架式承载结构，底部由前后延伸的支腿形成稳定支撑面，工作时操作人员通过脚踏连杆带动上部压头下行，双手可同时取放工件，从而提高小件连续加工的便利性。

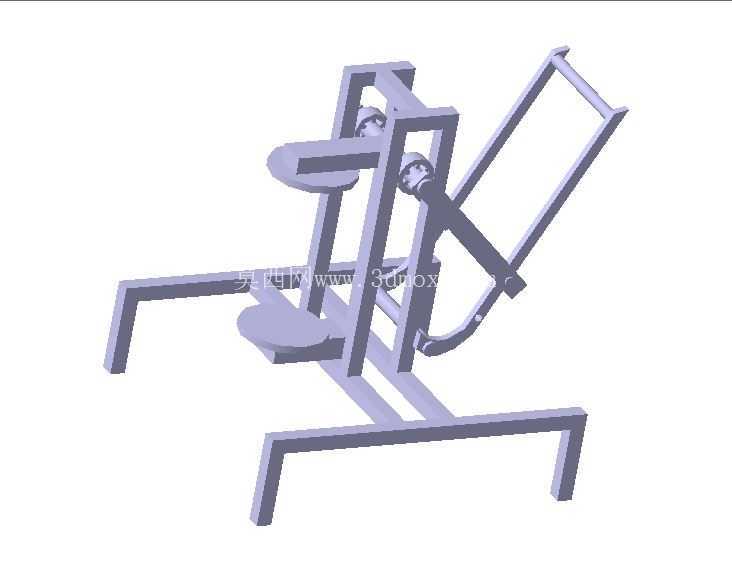

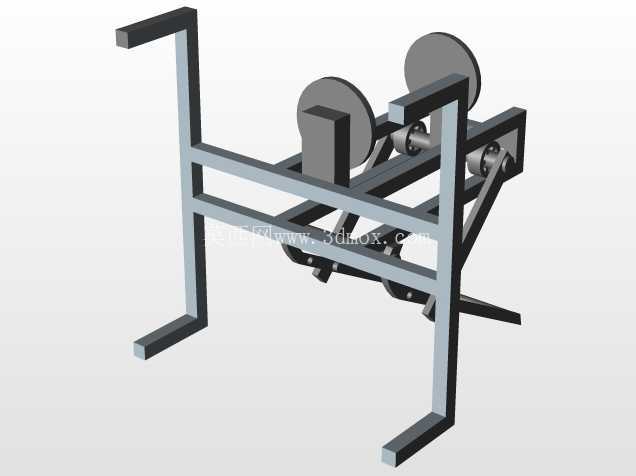

　　结构设计的核心在于杠杆增力与运动导向的配合。脚踏端通过长连杆把脚部摆动传递到中部转轴，再由侧向连杆驱动压头沿立式框架上下运动。框架立柱承担压头侧向约束，减少冲压过程中的偏摆；上下两处圆形工作位分别对应压头和工件放置区域，可根据工序更换简易冲头、定位块或压装胎具。与电动压力机相比，这种方案没有复杂传动链，维护点集中在铰接销轴和转动副，日常只需检查磨损、润滑和紧固件松动。

　　从实际使用边界看，该设备更适合薄金属片、软质板材、塑料件、小五金件的低速加工，不应替代大吨位闭式压力机承担厚板冲裁或连续重载成型。选型时需要重点核对喉口深度、闭合高度、工作台可用面积以及压头行程。底部框架决定占地轮廓，立式支架决定上部空间，脚踏杆向后下方展开，安装时应在踏板周围预留操作和复位空间，同时保证机架与地面接触平稳，必要时通过地脚螺栓固定，避免踩踏时整机翘动。

　　建模时可按功能拆分为底架、立柱、横梁、压头、转轴、连杆、踏板和复位构件等模块。铰接位置应体现同轴关系和装配间隙，压头与导向部位需保留滑动配合面；工作台区域应留出夹具安装孔或定位面，便于后续扩展。结构校核上，应关注横梁受弯、立柱稳定性、连杆销轴剪切以及踏板力与输出压力之间的传动比。若用于冲压模具，应保证冲头中心线与工作台垂直，避免侧向力造成卡滞。

　　这类设备的价值不在于高节拍自动化，而在于低成本、易制造、易操作和低维护。它可以嵌入手工生产线末端，完成简单压印、铆合、校形和装配动作；也可作为机械原理课程、工装设计练习和非标设备原型验证对象。通过调整杠杆长度、支点位置、压头行程和工作台高度，可在同一主体框架上衍生出不同开口高度与增力比的版本，以适应多品种、小批量的现场加工需求。
