磁流变阻尼器减振执行结构

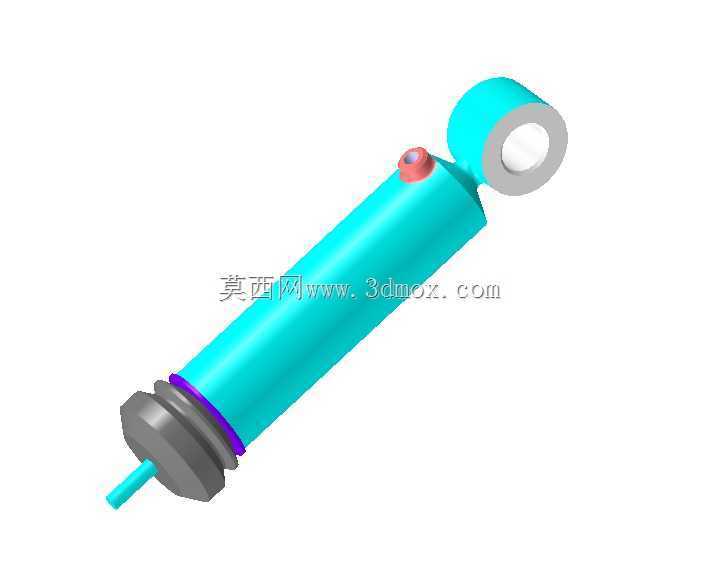

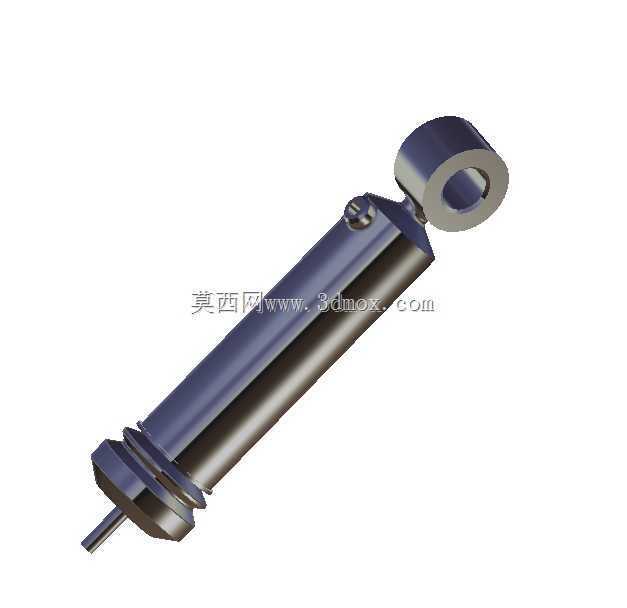

　　该结构围绕磁流变阻尼执行件展开，主体采用长筒式阻尼缸布局，一端设置带通孔的环形铰接耳座，另一端配置活塞杆伸出端与端部限位结构，整体形态接近车辆悬架、座椅悬架、设备隔振平台中常见的线性阻尼元件。与传统液压阻尼筒相比，磁流变方案的核心差异在于阻尼力并非单纯依靠固定阀片节流获得，而是通过改变励磁作用下磁流变介质的表观黏度与屈服应力，使通道内流动阻力随控制电流快速变化，从而在毫秒级响应范围内完成软硬调节。

　　从实际布置看，上端环形耳座适合通过销轴与车架、支架或摆动臂连接，耳孔轴线与阻尼筒轴线保持垂直，能够承受绕销轴方向的转动；下端活塞杆及配套连接段可与车轮侧摆臂、座椅底座、精密设备安装平台等运动部件对接。建模时需要重点校核两端铰接中心距、耳座宽度、耳孔内径、缸筒外径以及活塞杆伸出长度，这些尺寸直接决定安装边界和运动包络。若用于车辆悬架，还需结合跳轮行程确认压缩与拉伸极限，避免活塞杆完全缩进时端盖碰撞，或拉伸到极限时耳环与缸体发生干涉。

　　缸体外部以光滑圆柱面为主，便于布置防尘套、防护管或外置线束。侧面小型凸起结构可理解为励磁接线或传感器安装区域，在真实产品中通常对应线圈引线、密封接插件或阻尼通道附近的励磁组件。该部位虽然外形尺寸不大，但在三维装配中不能忽略：线束需要沿缸体固定并预留弯曲半径，接插件周围应留出插拔空间，同时要避开悬架跳动过程中可能接触的弹簧、拉杆、制动管路和车身钣金。

　　端部灰色组件体现了活塞杆导向、密封和限位的设计思路。磁流变阻尼器对密封可靠性要求较高，介质中含有可极化颗粒，若密封结构处理不当，长期往复运动后容易出现泄漏、颗粒沉积或活塞杆划伤。因此端盖区域通常需要组合导向套、防尘圈、密封圈和挡圈，并在活塞杆表面保证较高光洁度。模型中紫色环带可作为密封或定位环的表达，用于提示装配关系；红色小零件则可作为注油、排气、接线或固定点位处理，具体工程化时应根据内部磁路结构进一步细化。

　　功能上，这类阻尼器适用于半主动减振系统。传感器采集振动加速度、相对位移或车身姿态后，控制器根据工况调节励磁电流：路面冲击较大时，可降低阻尼以提高吸振能力，减少硬冲击传递；车辆转向、制动或设备受到快速扰动时，可提高阻尼以抑制摆动和共振。与被动式液压减振器相比，它不需要复杂的高速比例液压阀，也不依赖外部大功率执行机构，能耗较低且响应较快；与主动作动器相比，它不能主动产生大幅推力，而是通过可调耗散能力实现控制，因此更适合悬架减振、座椅隔振、建筑结构抗震、工业平台稳定等场景。

　　建模过程中，外形虽然可以简化为缸筒、耳环、活塞杆、端盖和接线座几个实体，但工程表达不能只关注外观。缸筒壁厚决定承压能力和磁路布置空间，耳环孔径与衬套压装量关系到铰接寿命，活塞杆直径影响抗弯和密封，伸出端螺纹或连接头形式则决定与负载侧的互换性。若进入详细设计，还需要在缸内补充活塞、励磁线圈、阻尼间隙、磁通回路、浮动活塞或气室补偿结构。磁流变液在温度变化、长期静置和高频振动下会出现沉降与性能漂移，因此通道长度、间隙宽度、线圈匝数和散热面积都需要与目标阻尼力曲线匹配。

　　该三维结构适合作为半主动悬架和可调隔振装置的概念方案，用于检查安装姿态、端点连接方式、外部干涉和维护空间。在整车或设备总装中，阻尼器通常不是孤立零件，它与弹簧、缓冲块、防尘罩、支架、线束和控制单元共同构成减振系统；因此模型保留清晰的外部轮廓和关键接口，比过度追求内部细节更有利于前期布局评审。
