带键槽直齿圆柱传动齿轮结构

项目分类:通用机械零部件 发布时间:2024-10-08 ID:779472
  • 带键槽直齿圆柱传动齿轮结构

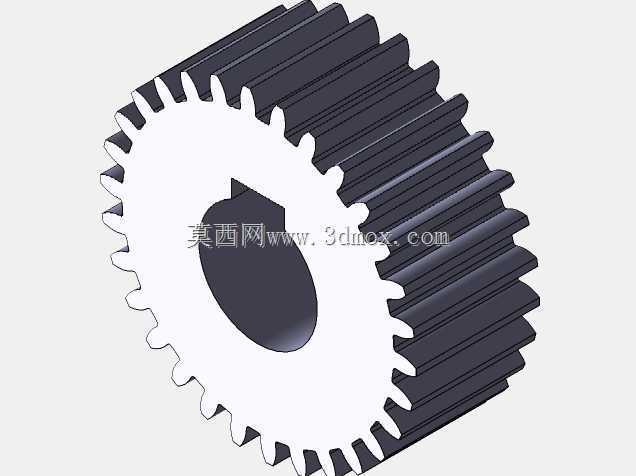

  直齿圆柱齿轮是机械传动系统中最基础、使用频率最高的回转零件之一,主要用于两根平行轴之间传递旋转运动和扭矩。该模型呈现的是带单键槽内孔的标准直齿轮,齿圈沿外圆均匀分布,轮齿方向与齿轮轴线平行,齿宽方向形成连续的圆柱直齿结构。这类零件常见于减速箱、进给机构、输送设备、轻工机械、电动工具以及小型动力传输装置中,承担转速变换、扭矩传递和运动同步等功能。

  从实际装配角度看,齿轮中心孔用于与传动轴形成配合,内孔一侧开设键槽,通过平键将齿轮与轴连接,限制齿轮相对轴的周向转动,使动力能够可靠传递。键槽位置、宽度和深度需要与轴径、键的规格以及受力工况匹配;若配合过松,传动时容易产生冲击和磨损,若过紧,则会增加装配难度并造成孔轴应力集中。齿轮端面可作为轴向定位基准,配合轴肩、套筒或挡圈确定安装位置,保证齿轮在箱体或机架中的啮合宽度居中。

  轮齿设计是该零件的核心。直齿圆柱齿轮啮合时,接触线沿齿宽方向同时进入和退出,结构简单、加工方便、装配直观,适合中等转速、载荷平稳或对轴向力控制要求较高的场合。与斜齿轮相比,直齿轮在运转时不会产生明显轴向分力,轴承布置可以更简化,但高速重载条件下冲击和噪声相对明显。因此在选型和建模时,需要结合齿数、模数、压力角、齿宽、孔径及中心距等参数综合判断,而不能只关注外观齿形。

  模型外形上,齿轮主体由轮毂、轮缘和轮齿区域构成。外轮廓为规则圆柱齿圈,齿顶圆、齿根圆和分度圆之间形成明确的径向层次;内孔贯通整个齿宽,键槽从孔壁向实体一侧延伸,形成装配平键的空间。齿宽决定啮合接触面积,在材料和热处理条件相同的情况下,增加齿宽有助于提高承载能力,但过宽会对轴的平行度、齿轮偏载和加工误差更敏感。实际设计中通常将齿宽与中心距、模数、载荷特性以及支承跨距联动校核。

  在三维建模过程中,齿形通常依据渐开线轮廓建立。先确定分度圆、基圆、齿顶圆和齿根圆,再按压力角和齿距生成单个齿槽或单个轮齿,通过圆周阵列得到完整齿圈。内孔与键槽属于装配约束重点,建模时应保证孔轴线与齿轮基准轴线重合,键槽对称面与孔轴线的位置关系清晰,便于后续工程图中标注尺寸公差、同轴度、对称度和表面粗糙度。对于需要加工制造的场景,齿端倒角、齿根过渡圆角和键槽端部处理也不能忽略,这些细节会直接影响热处理应力分布和装配使用效果。

  安装边界方面,齿轮装入传动轴后,其外圆齿顶不得与箱体内壁、相邻零件或润滑结构发生干涉;两侧端面需要留出轴向固定和拆装空间;啮合配对齿轮的中心距应满足齿侧间隙要求。若用于开式传动,需重点考虑粉尘、润滑和磨损;若用于闭式齿轮箱,则要关注油液浸浴深度、飞溅润滑路径以及轴承位置。齿轮在轴上的周向固定依靠键连接,轴向位置则依靠轴肩、套筒、弹性挡圈或锁紧件实现,这些结构在总成设计中需要同步检查。

  从受力路径看,动力由轴经平键传递到齿轮轮毂,再通过轮体传导至轮齿,啮合齿面接触后驱动配对齿轮旋转。轮齿根部承受弯曲应力,齿面承受接触压应力,频繁启停或正反转工况下还会受到冲击载荷。因此结构设计不仅要体现几何形状,还要服务于强度、加工和装配。该直齿轮模型结构典型、特征清晰,适合用于平行轴传动机构建模、减速器原理展示、机械课程设计、设备维修测绘以及通用零部件库搭建。
