剪式电动丝杠快速顶升支撑装置

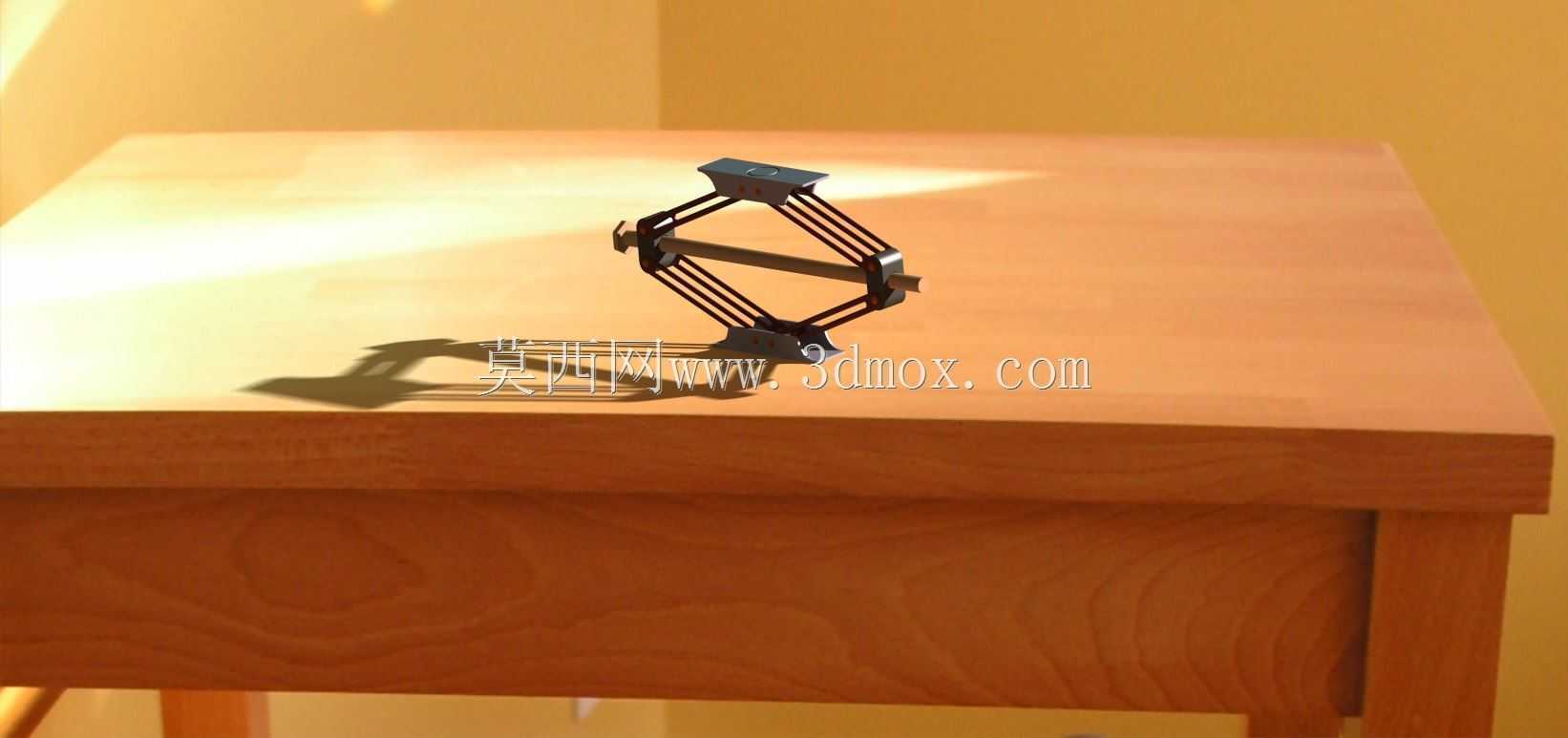

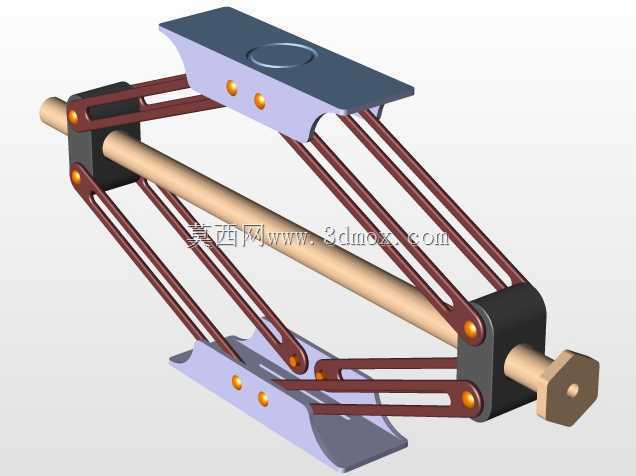

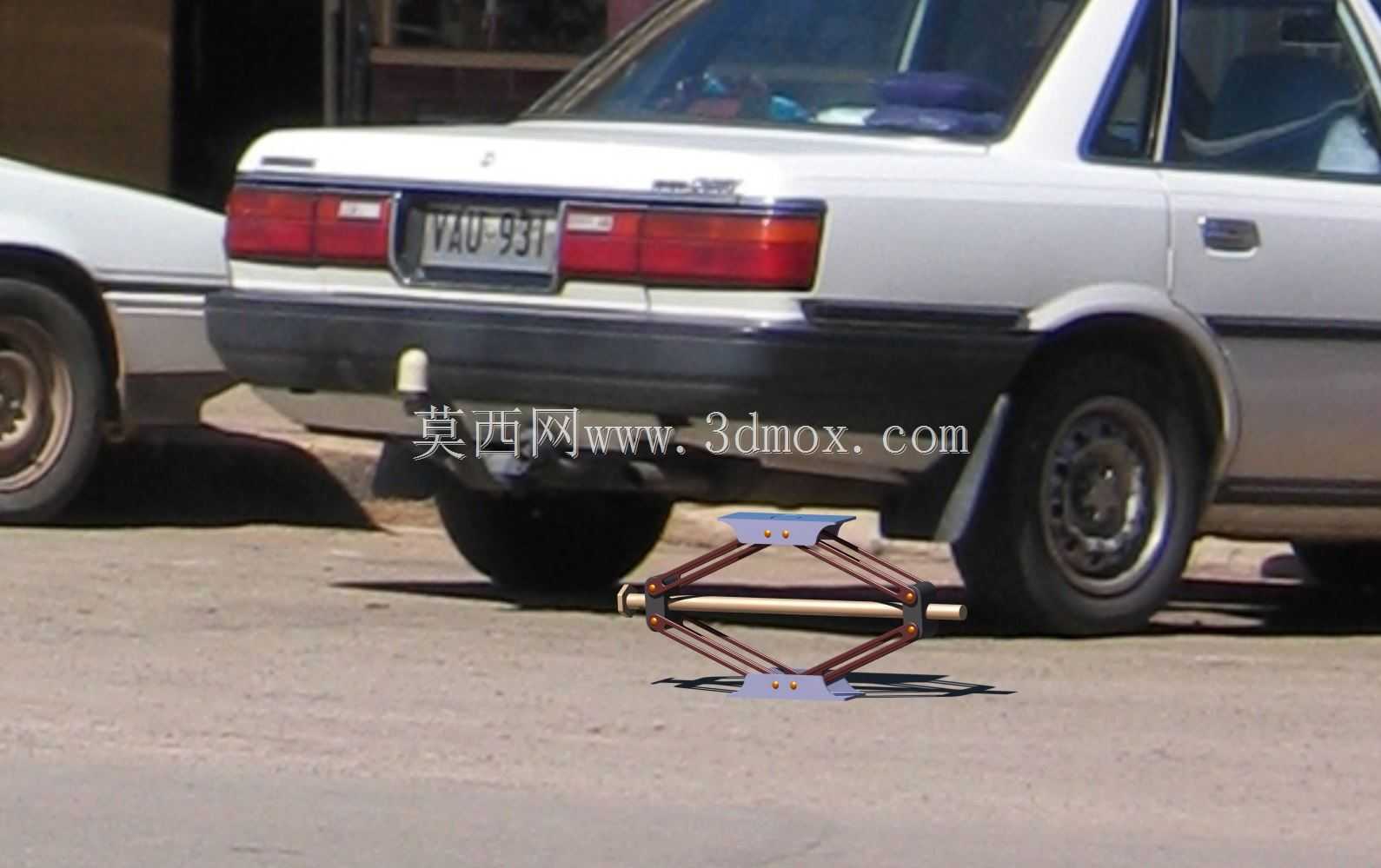

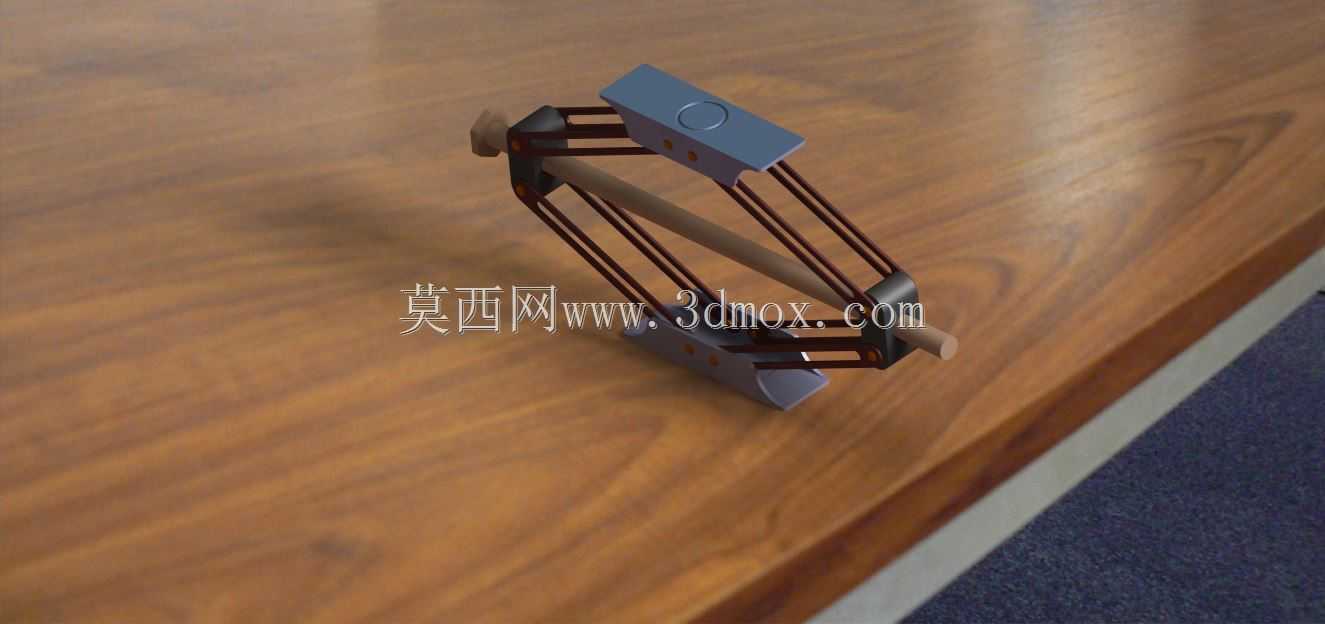

　　这套三维结构围绕剪式升降原理展开，核心由上下承载平台、左右交叉剪臂、中部横向丝杠、端部驱动连接座以及多组铰接销轴组成。它不是依靠液压油腔完成顶升，而是通过旋转丝杠带动两侧螺母座沿轴向相对移动，改变剪臂夹角，使上下平台产生垂直方向的升降动作。这种布置在维修工装、小型装配工位、实验台高度调节、车辆底盘辅助支撑以及产线局部托举场景中比较常见，尤其适合需要稳定保持高度、不希望出现液压缓慢沉降的场合。

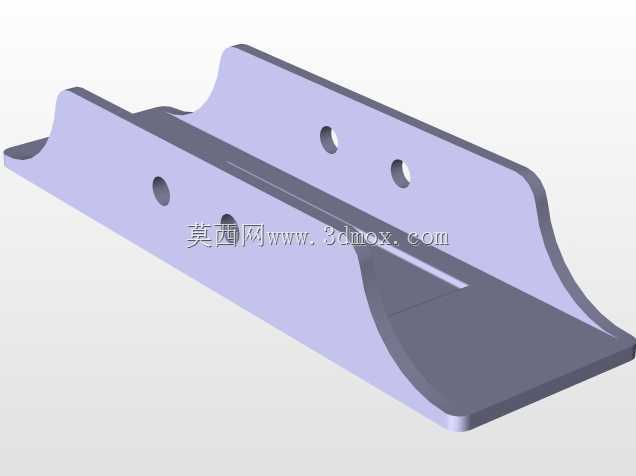

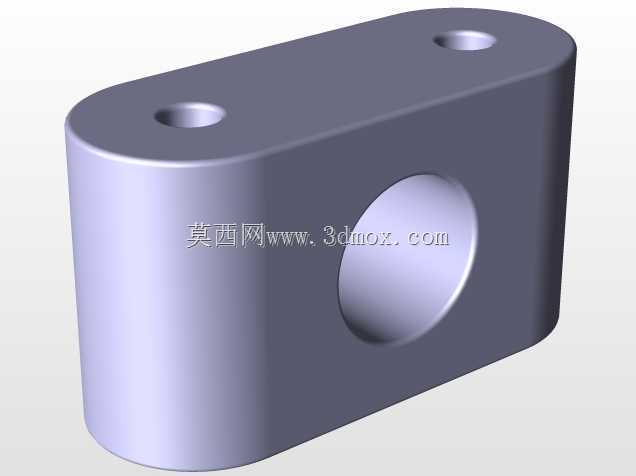

　　从结构功能看，丝杠贯穿剪臂中部的两个滑动铰接座，端部设置驱动接口，可接手柄、电机或减速装置。丝杠正反转时，两侧连接座沿导轨方向靠近或远离，剪臂随之展开或收拢。相比单点螺杆直顶，剪式结构能够把较小的水平驱动力转换为较大的垂直支撑力，同时保持平台在升降过程中的平行关系。模型中上下平台均设置了平面承载面和连接孔位，便于在实际设计中替换为防滑垫、定位块、V形块或客户专用夹具。

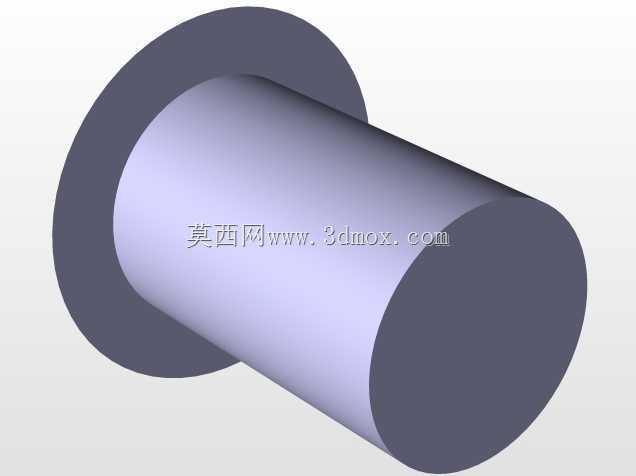

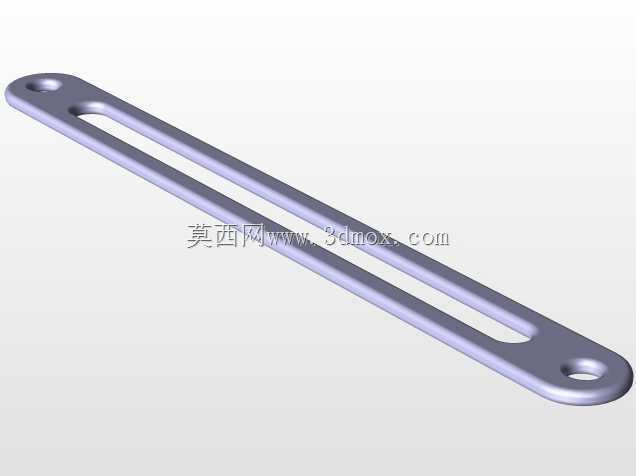

　　承载逻辑上，该装置的额定提升对象按约500kg负载进行模拟，重点不在追求大行程起重，而在于快速、平稳、可重复地完成中小载荷高度调整。剪臂采用成对布置的方式，左右两侧形成稳定框架，销轴位置承受剪切与反复摆动，因此在工程细化时需要关注铰接孔配合、轴套耐磨、端部限位以及螺母座导向间隙。若用于频繁动作场景，丝杠建议选用梯形螺纹或滚珠螺纹：梯形螺纹自锁性更好，适合维持支撑高度；滚珠螺纹效率更高，适合电动快速升降，但需要额外设置制动或锁止结构。

　　设计思路上，模型把传动件、支撑件和承载件的关系表达得比较清楚。上下平台承担载荷分布，剪臂负责运动轨迹和力流传递，丝杠提供水平方向的牵引，铰接点则把连续旋转转化为平台的近似直线升降。实际选型时不能只看平台外形尺寸，还要校核最低高度、最高举升位置、丝杠行程、剪臂孔距、平台边缘外廓以及驱动端预留空间。安装边界方面，底部平台需要落在平整、刚性足够的基础面上；若安装在设备机架内，应在丝杠驱动端预留扳手或电机连接空间，在两侧剪臂摆动范围内避免布置线缆、气管和钣金筋板。

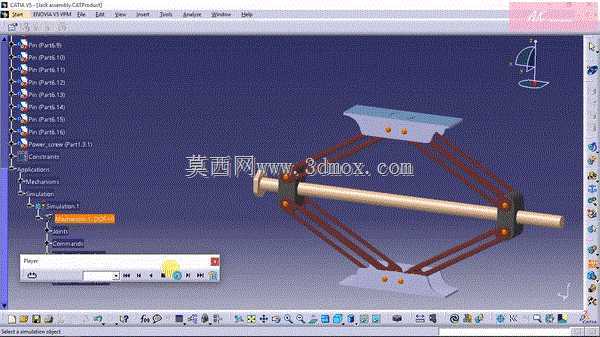

　　外形上，该装置呈扁平剪叉形态，收拢状态高度较低，展开后平台面积仍能保持较好的支撑稳定性。上下平台宽度决定工件接触范围，剪臂长度和铰接点比例决定升降行程与推力需求，丝杠直径及螺距则直接影响操作力、自锁能力和升降速度。对于三维建模人员，这类模型可用于运动干涉检查、行程验证、销轴装配关系确认以及电动化改造参考；对于结构设计人员，还可以在此基础上增加导向杆、限位开关、防尘罩、驱动电机支架和压力传感元件，使它从手动快速顶升机构扩展为半自动高度调节单元。

　　在维护与使用层面，剪臂铰接处应保留润滑和拆装空间，丝杠外露区域需要考虑防尘，避免铁屑、砂粒进入螺纹副。平台与工件接触位置若承受偏载，应增大支撑面或增加侧向挡块，防止顶升过程中滑移。整体结构简单、动作直观、制造门槛较低，适合作为中小载荷举升工装、设备支撑台和维修辅助机构的设计基础。
