螺旋顶升与台钳组合工装结构

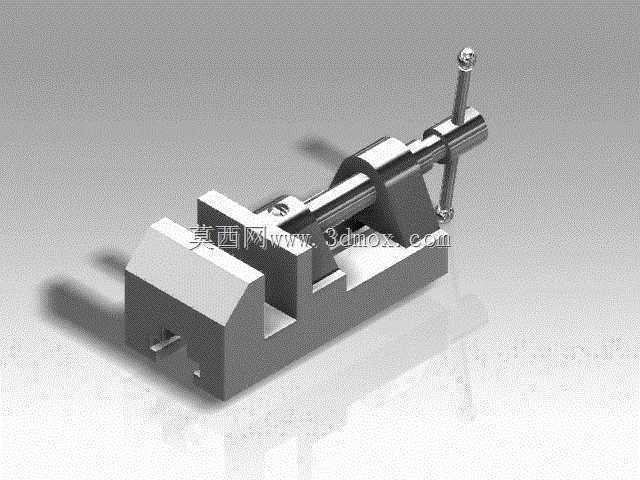

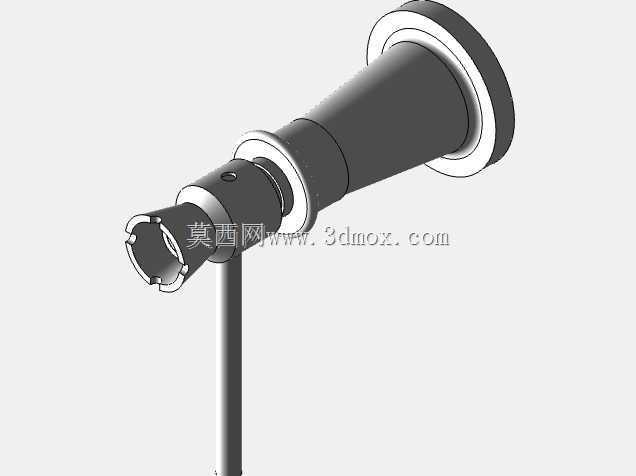

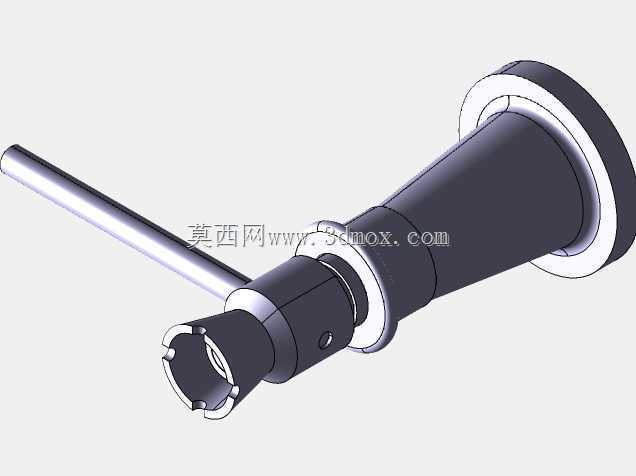

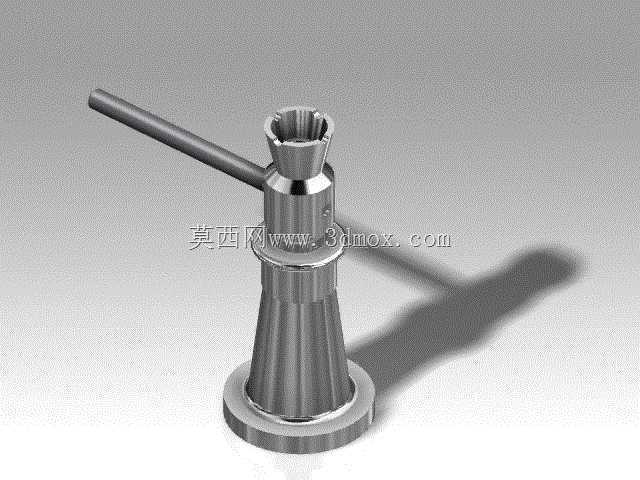

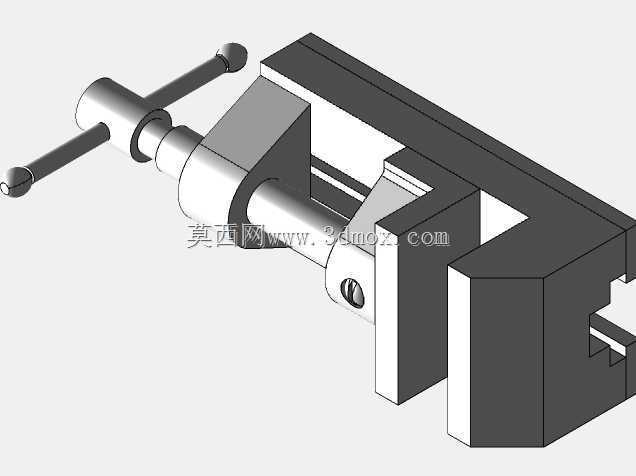

　　这套螺旋顶升与台钳组合结构面向小型维修工位、教学实训台、轻型装配线旁的临时支撑与夹紧场景，结构本体采用立式锥台底座加中部螺旋传动段、顶部夹口的布局，侧向伸出长操作杆，通过人力扳动杆体带动内部螺旋副回转，将旋转运动转化为顶部执行端的直线升降动作，顶部集成的夹口可在顶升到位后对轴类、套类小型工件完成径向定心夹紧，无需额外配置独立台钳即可在同一工位完成工件抬升定位与装夹固定，在设备检修、小批量零件划线、轻型部件拆装作业中能减少工装切换次数，压缩工位辅助作业时间。

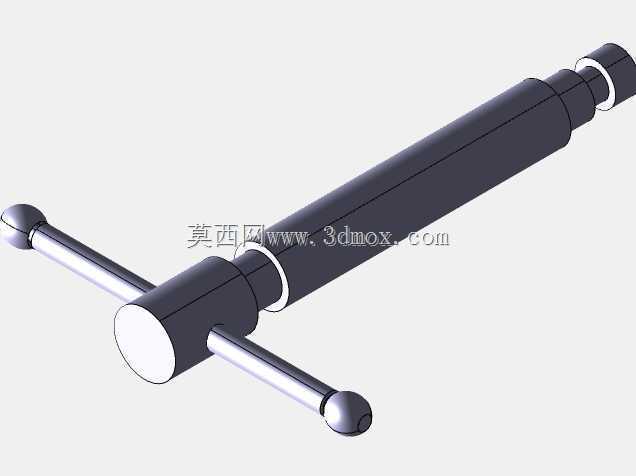

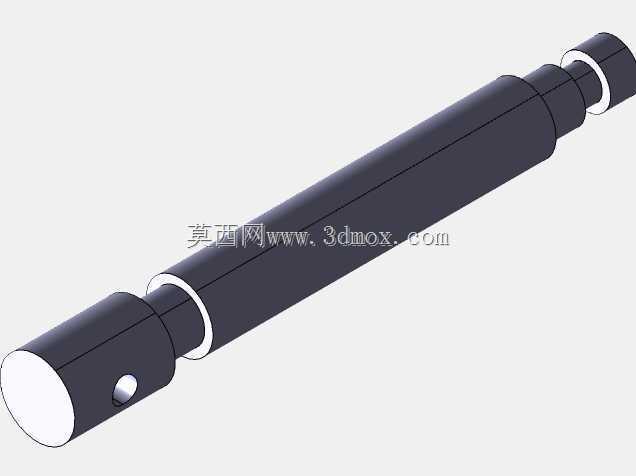

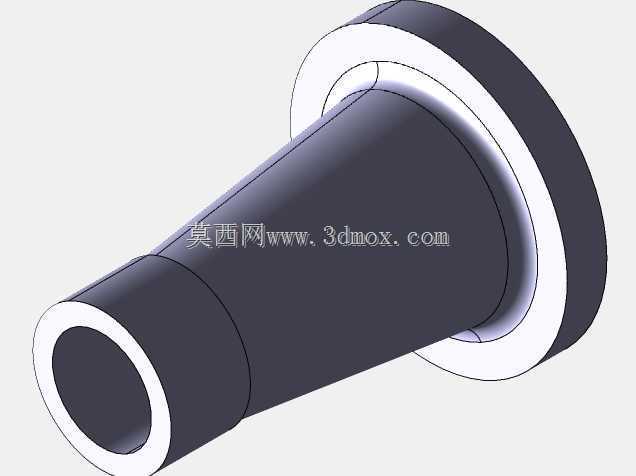

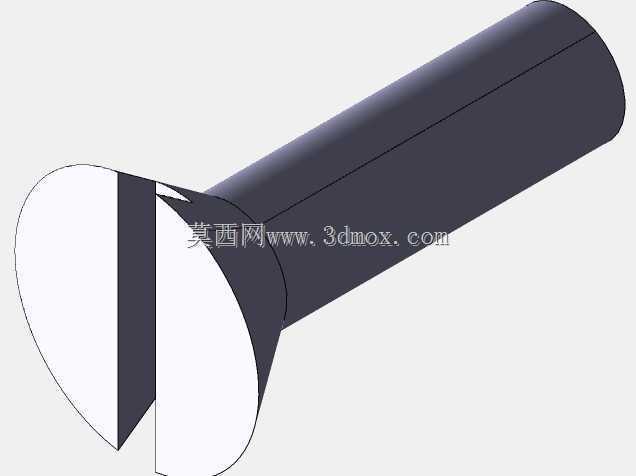

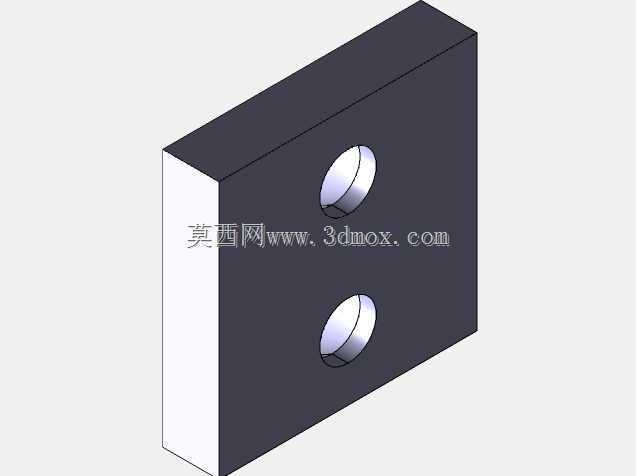

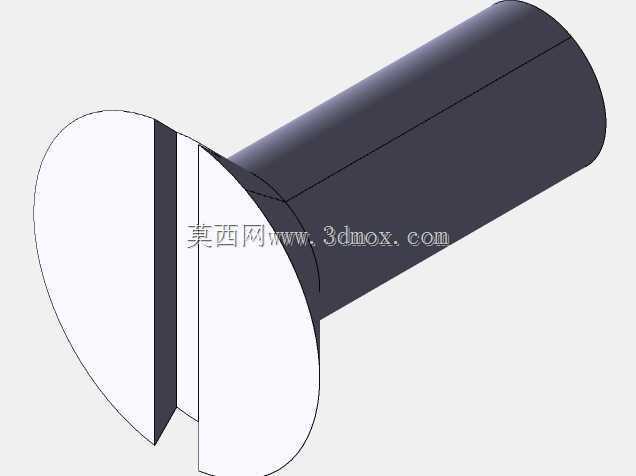

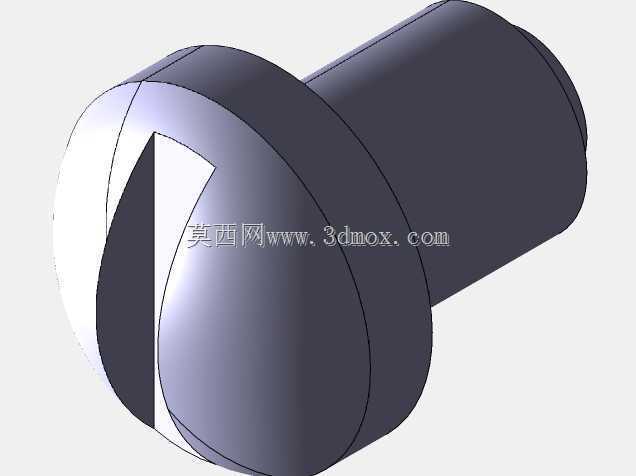

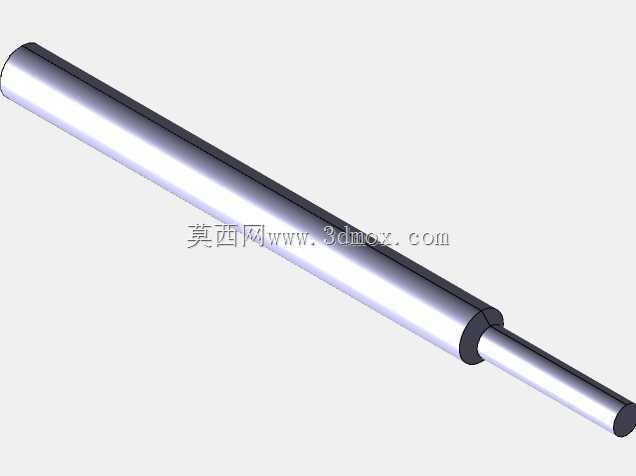

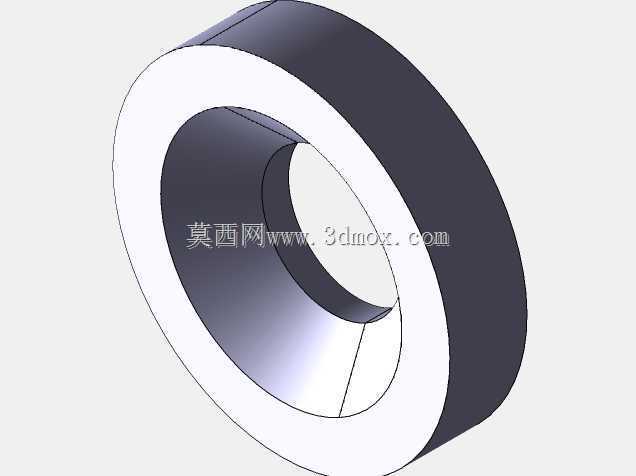

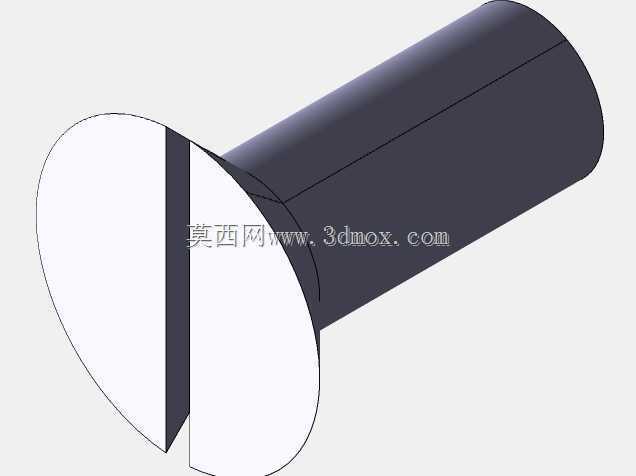

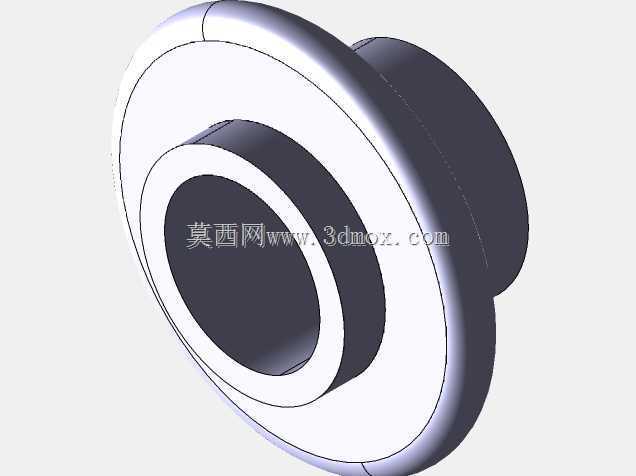

　　从实际功能逻辑来看，底座采用下宽上窄的锥台造型，底部设置环形法兰边，作业时法兰底面完全贴合工作台面或平整地面，接触面积远大于上部筒体，可在承受顶部工件偏载时降低整体重心，避免顶升过程中出现侧翻；锥台段向上收窄的造型既减少了筒体上部的材料占用，也让底座受力从底部接触面向上逐步传递至螺旋传动段，应力流过渡平缓，不存在截面突变带来的应力集中隐患。中部筒体内部布置梯形螺纹传动副，梯形牙型的牙根强度高、对中性好，手动施力时传动平稳，停机后依靠螺纹副自身的自锁特性即可锁定当前顶升高度，无需额外加装锁紧销或制动结构，在长期承载工况下也不会出现载荷回落，作业安全性更有保障。侧向操作杆采用细长圆杆结构，穿入筒体上部的径向通孔，杆身可根据作业空间需求左右抽动调整伸出长度，在需要大顶升力时将杆身向外拉出增大力臂，操作人员施加较小的手部作用力即可获得足够的顶升扭矩，在狭窄工位作业时可将杆身推短，避免杆身与周边设备、管线发生干涉。

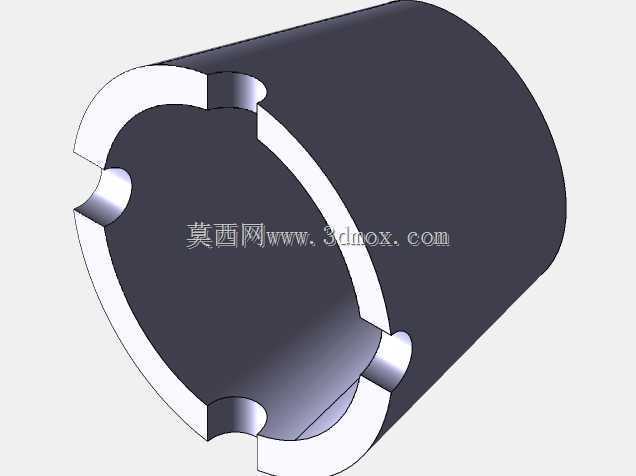

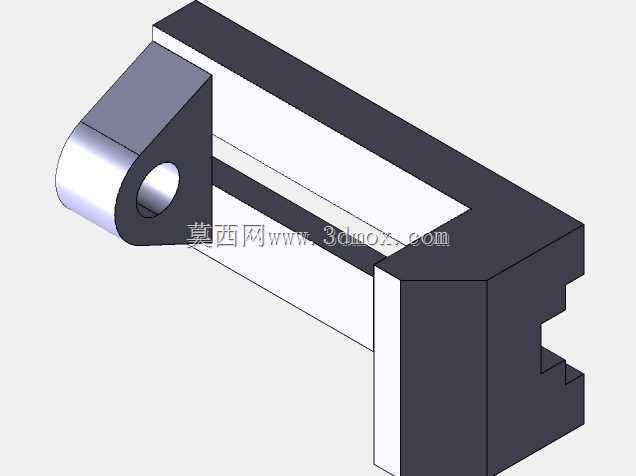

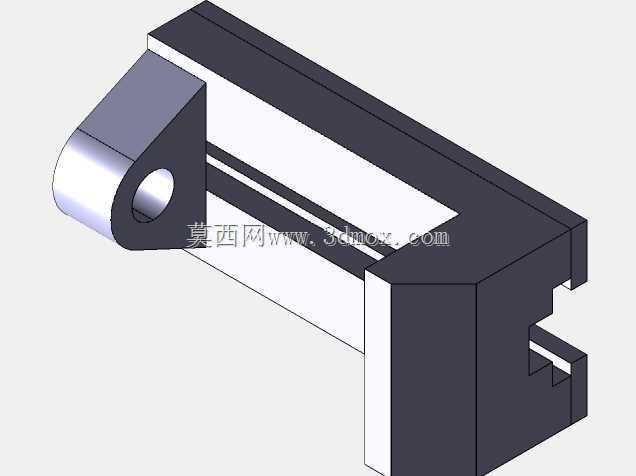

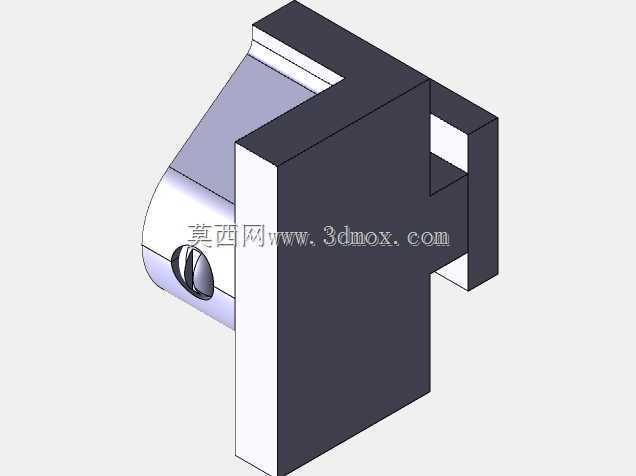

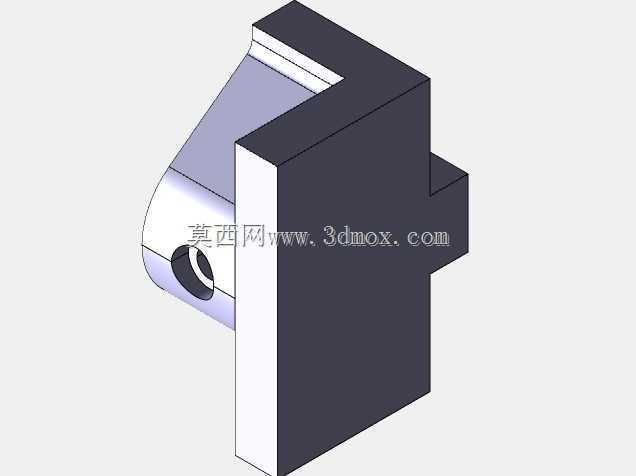

　　顶部夹口采用内锥孔加周向开槽的结构形式，当工件放入夹口内锥孔后，随螺旋段上升带动夹口外圈收紧，开槽位置产生微量弹性变形，均匀包裹工件外圆，自动完成定心夹紧，不会像平口台钳那样出现工件夹持偏心的问题，尤其适合圆轴、套筒类回转体零件的装夹，夹紧后工件轴线与顶升机构轴线保持同轴，后续开展划线、钻孔、装配作业时无需反复找正。设计过程中首先确定底座的安装边界：底部法兰直径需覆盖作业工位常见的垫板安装孔位，法兰厚度按手动顶升的最大承载工况做抗弯校核，确保底座在满载荷冲击下不会出现底面翘曲；锥台段的锥度选取兼顾稳定性与操作空间，锥度过大会导致底座上部直径过大，挤占操作人员脚部与工具摆放空间，锥度过小则会降低底座抗倾覆能力，最终选取的锥度可在侧向操作杆施加最大扳动力时，整体机构的抗倾覆安全系数满足手动工装的使用要求。中部螺旋副的导程选取匹配手动作业的操作节奏，导程过大时单圈顶升行程过长，自锁性能下降，受振动载荷后容易出现微量回落；导程过小时则需要扳动操作杆多圈才能达到目标顶升高度，作业效率偏低，最终选定的导程可在自锁可靠的前提下，数圈操作即可覆盖常用的顶升行程范围。顶部夹口的开槽数量与开槽深度根据常用夹持工件的直径范围设定，开槽过浅则夹口收缩量不足，无法适配小直径工件，开槽过深则夹口刚性下降，夹紧大直径工件时容易出现永久变形，内锥孔的锥角选取保证工件在放入时可自动滑入对中，夹紧后接触面压强均匀分布在工件外圆表面，不会夹伤已加工的工件表面。

　　整套机构的所有外露棱边均做倒圆处理，操作杆两端设置封堵结构，避免作业时杆身从通孔中滑脱，整体外形无突出的尖锐结构，在车间流转、工位摆放过程中不会划伤操作人员或磕碰周边工件。作为手动机械工装，其无需外接液压源、气源或电源，在无动力供应的野外维修场景、临时抢修工位都可直接投入使用，结构全部采用常规机械加工工艺即可制造，底座锥台可通过铸造成型后再加工上下配合面，螺旋副采用常规车削加工即可达到配合精度，顶部夹口的开槽通过铣削工序完成，制造成本低、维护简便，日常使用仅需定期在螺纹副配合面涂抹润滑脂即可保证操作顺畅，长期使用后若螺纹出现磨损，仅需更换内部螺旋套即可恢复整机性能，无需整体报废。在实训教学场景中，该结构可完整展示螺旋传动的自锁原理、定心夹紧机构的受力逻辑、工装底座的抗倾覆设计思路，学员可通过实际操作直观理解力臂增力、螺纹升角与自锁条件的对应关系，相比单纯的理论演示更易掌握机械传动的核心设计要点。在实际装配工位中，该机构可直接固定在工作台的预留安装孔上，作为轻型工件的顶升定位台使用，顶部夹口更换不同锥度的衬套后即可适配不同直径的工件，拓展工装的适配范围，不用针对单一尺寸工件单独制作专用夹具，大幅降低多品种小批量生产场景下的工装制造成本。
