张力支架托臂结构有限元静力分析

　　张力支架托臂这类承力构件，在产线张紧机构、线缆敷设导向、输送设备侧向限位以及工装夹具吊挂场景中十分常见。它的核心作用不是单纯完成外形占位，而是把外部张紧载荷、端部铰接反力和安装面约束稳定传递到基体上，因此结构设计不能只看装配是否到位，更要关注载荷路径是否连续、局部刚度是否突变、连接边界是否会产生应力集中。

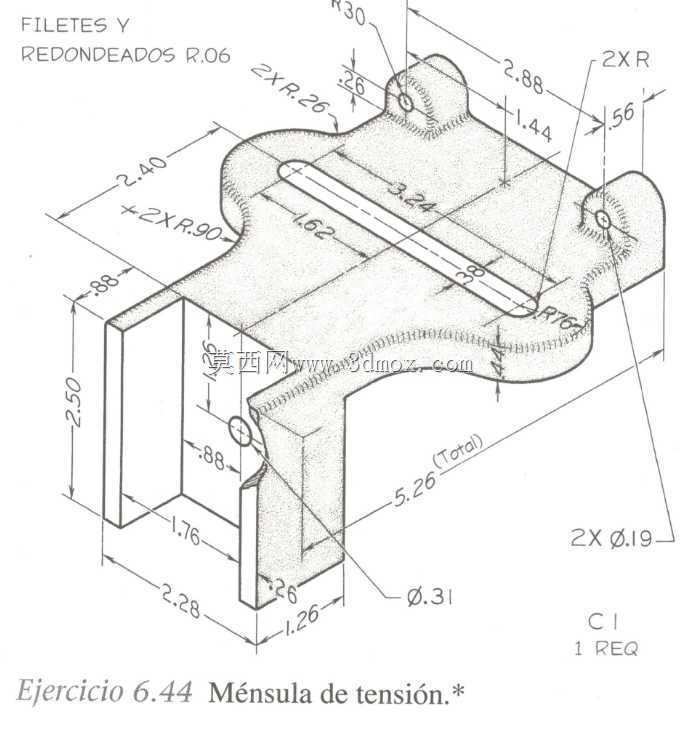

　　从构件形态看，该托臂采用一体式块状承力思路，主体为宽厚的承载腹板，两侧设置立边形成类似槽形的加强轮廓，端部保留与销轴、滚轮或张紧轮配合的连接结构。这种布局的好处在于，载荷从端部作用点进入后，可沿主体腹板向安装根部扩散，两侧立边能够抑制腹板面外弯曲，避免薄板类支架在反复张紧过程中出现侧向摆动。与单纯平板折弯件相比，厚实的实体过渡区更适合承受较大的法向力和偏载，也便于在有限元模型中按真实接触关系施加载荷。

　　在实际设备中，托臂的工作状态往往不是理想的单向受拉。张紧轮压紧输送带、缆绳或链条时，力的方向会随磨损量、装配角度和运行振动发生小幅变化；安装螺栓预紧后，根部又会形成明显的约束弯矩。若端部铰接孔与主体之间采用直角过渡，孔边和根部圆角位置容易出现高应力区，长期运行后可能萌生裂纹。该结构在端部与主体交汇处设置了圆弧过渡，并在受力方向上保留较宽的材料截面，目的就是让应力流线尽量平顺通过，而不是在台阶处被强行截断。

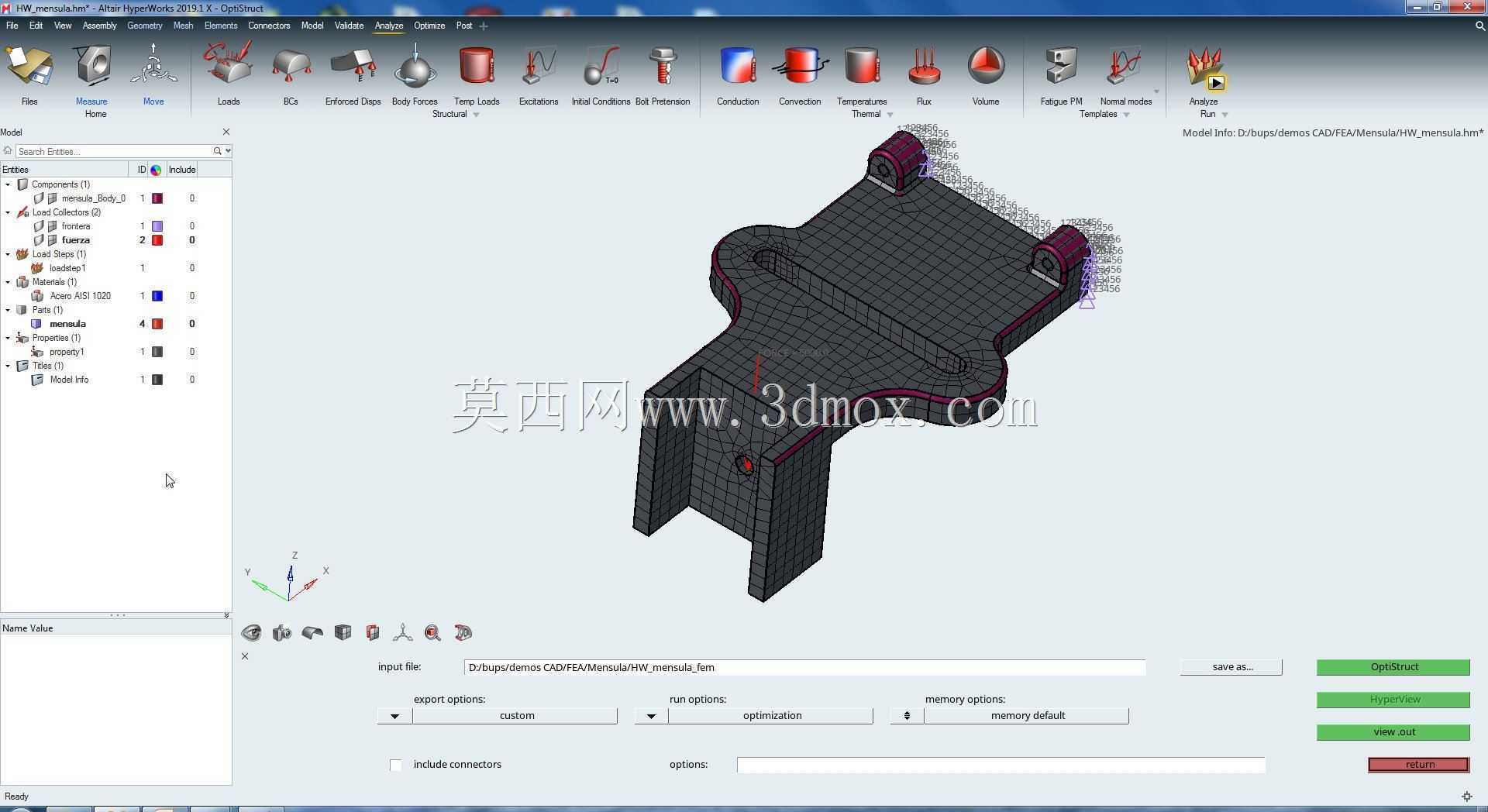

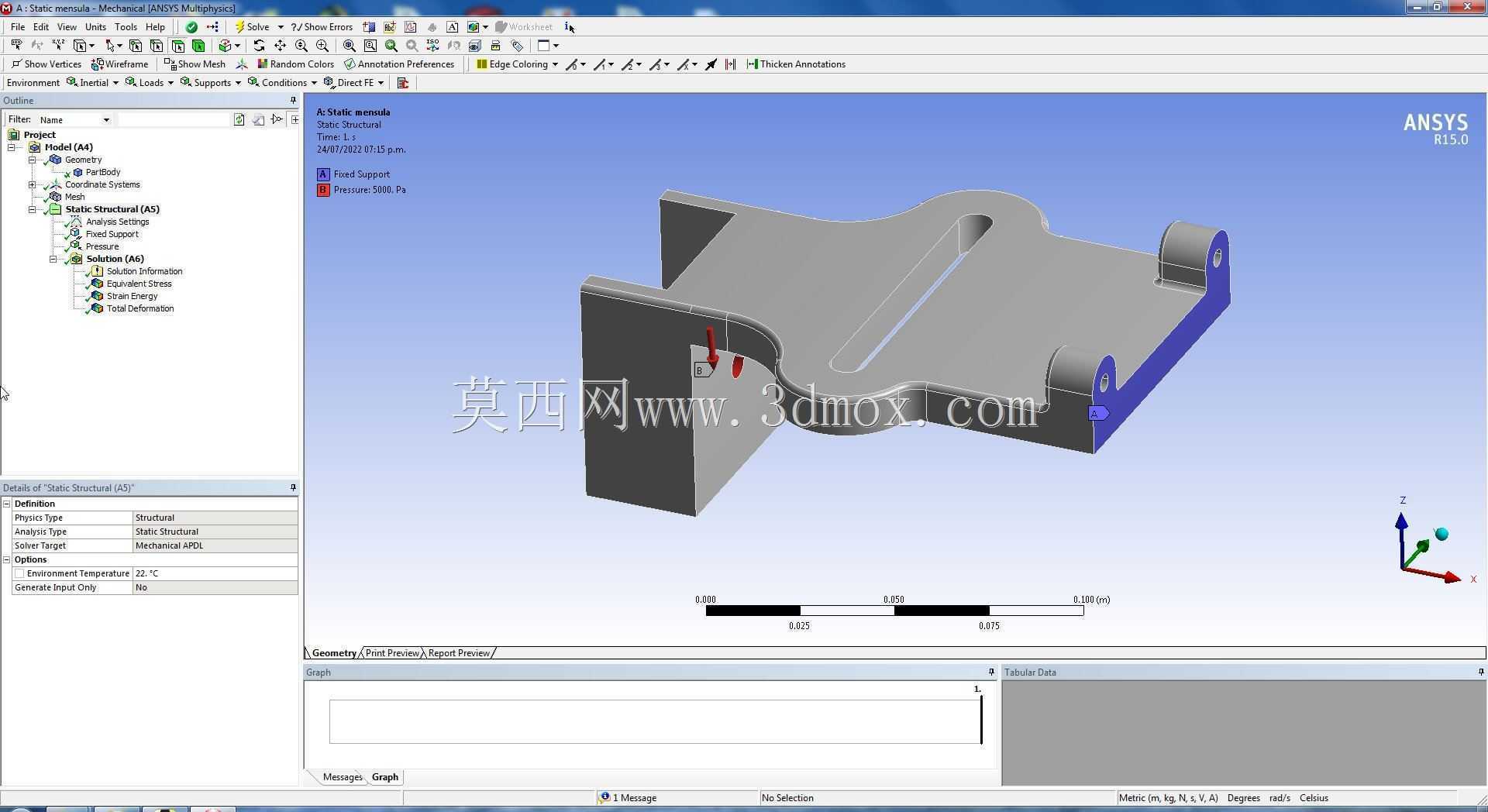

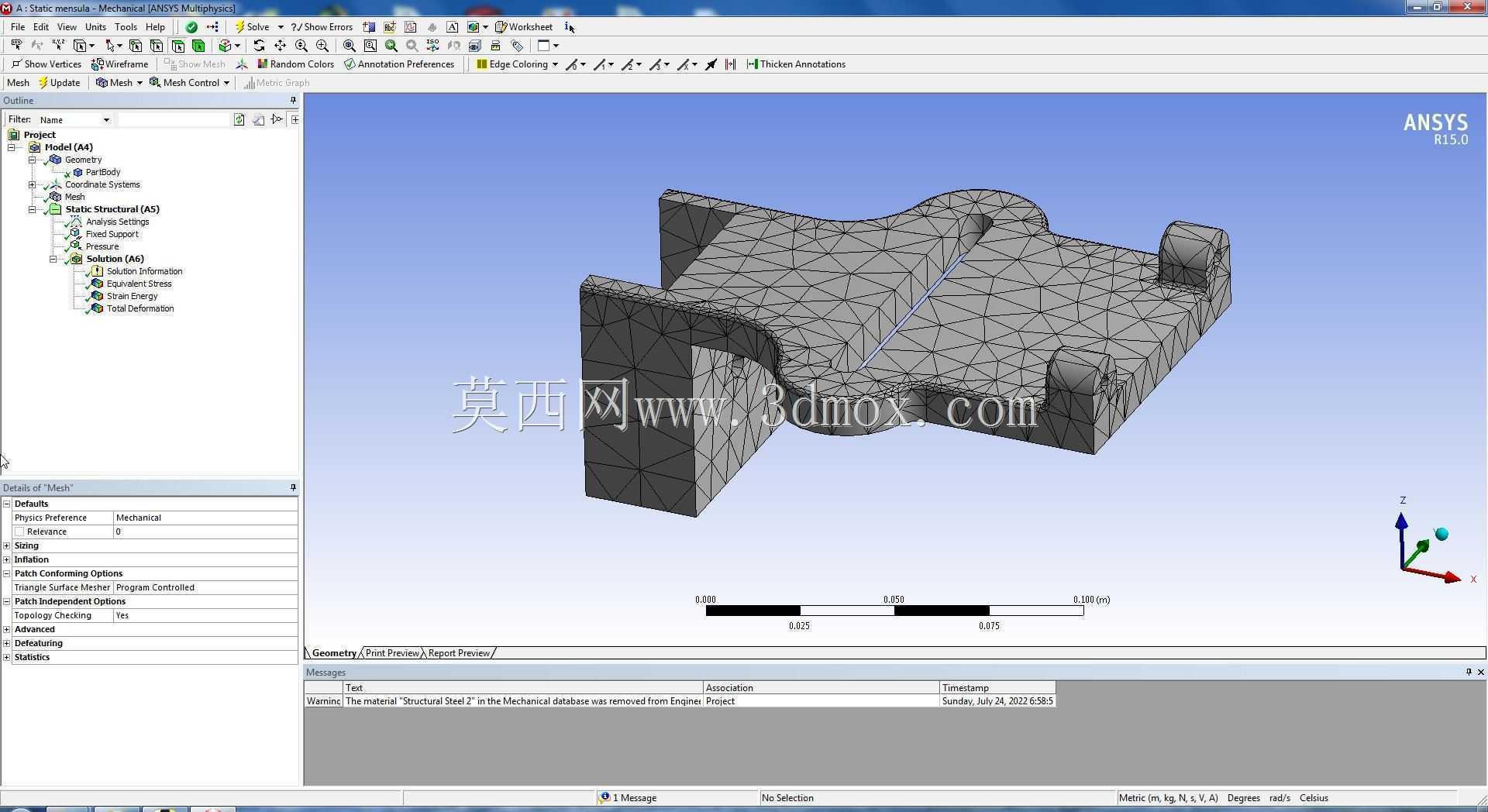

　　结构静力分析时，首先需要还原构件的真实边界。安装面不应简单理解为完全刚性的固定体，若现场通过螺栓连接到焊接机架，可将安装孔或贴合面设为约束区，同时关注孔壁挤压和接触面滑移趋势；端部载荷则依据张紧轮工作拉力、杠杆比和冲击系数折算为等效节点力或分布面压。对于托臂这类以弯曲和剪切组合为主的零件，网格划分不能只追求整体细密，更应在铰接孔边、根部圆角、立边与腹板交接位置加密单元，以便捕捉峰值应力及其衰减范围。

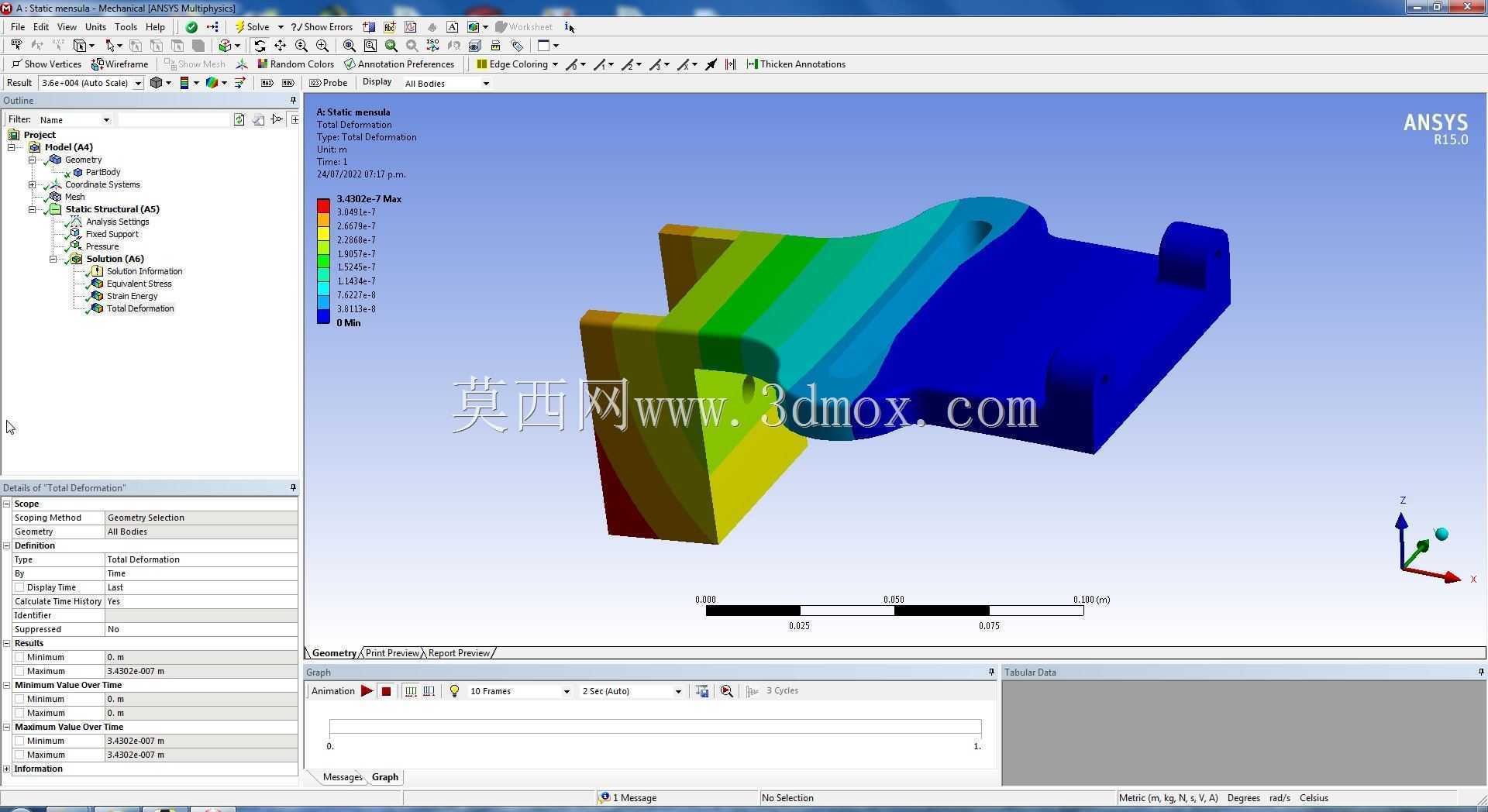

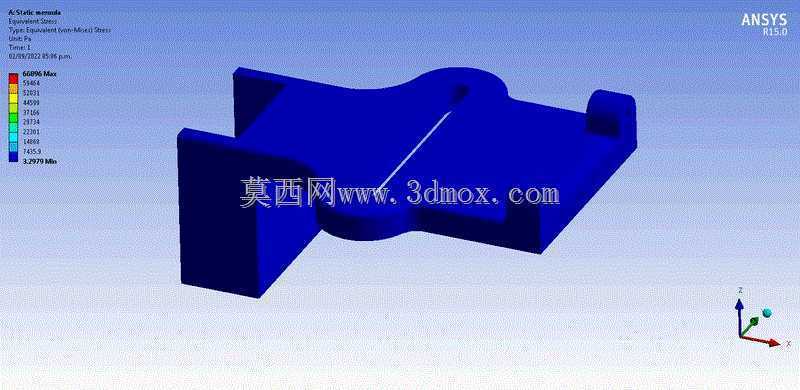

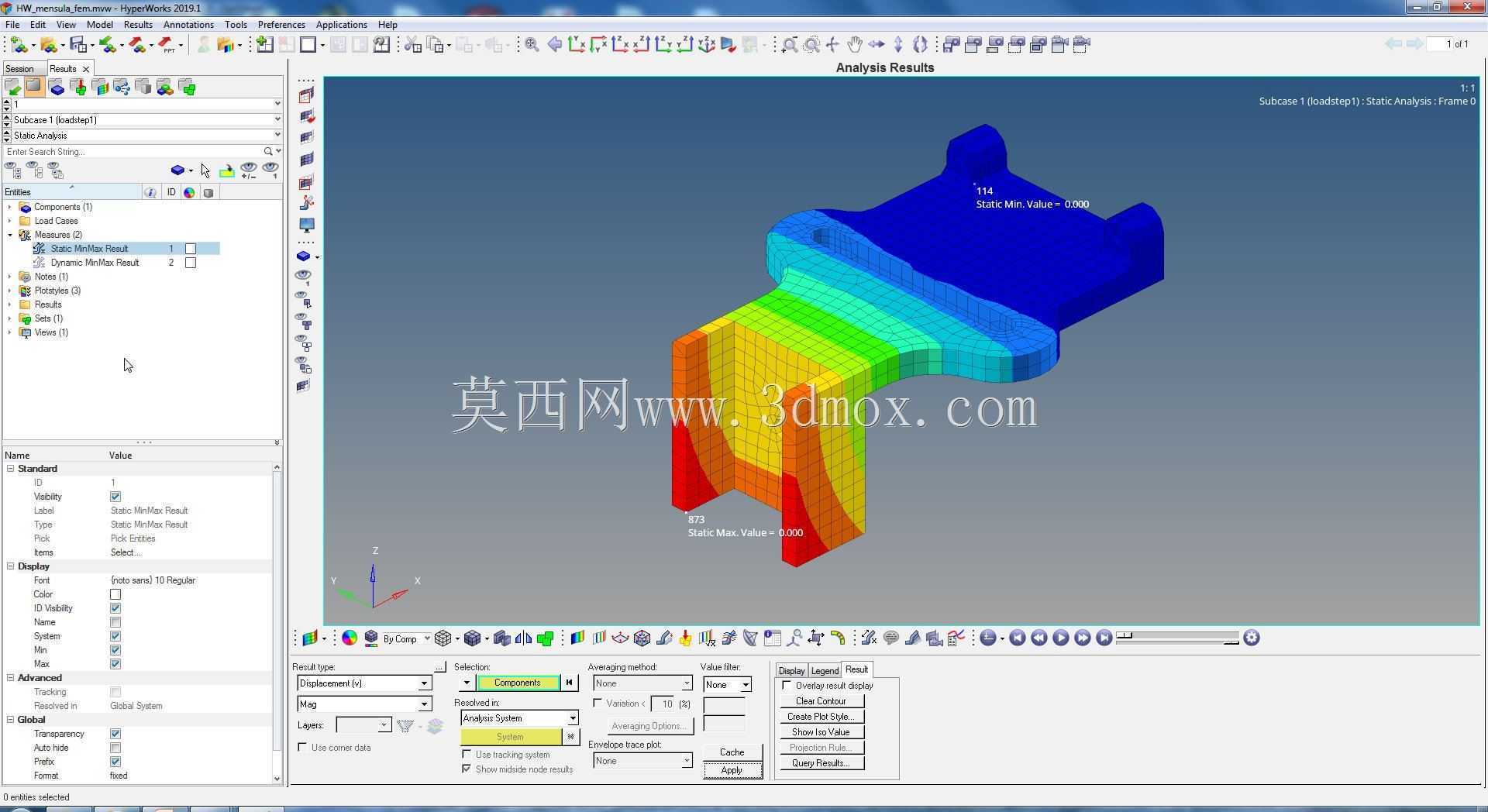

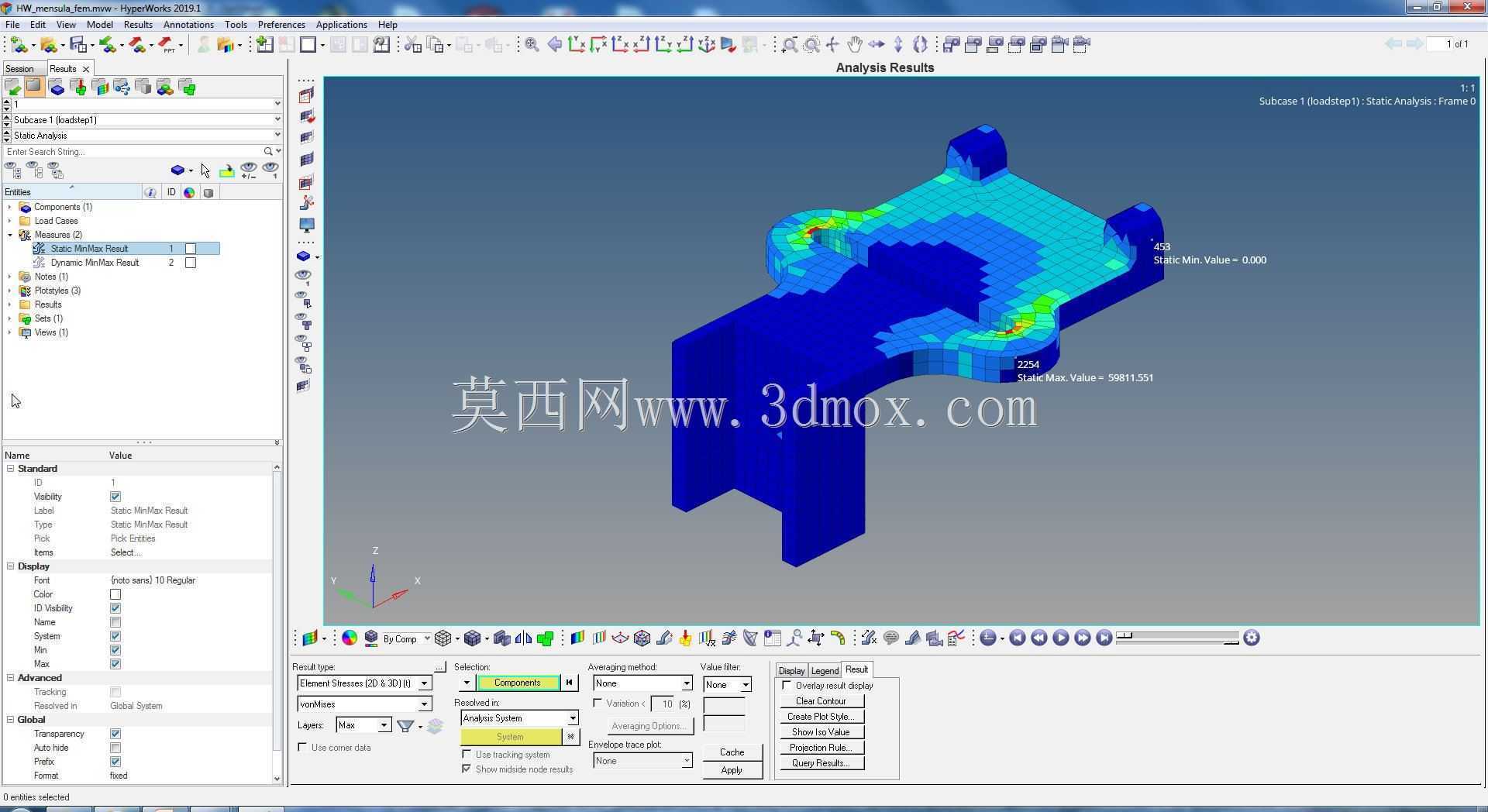

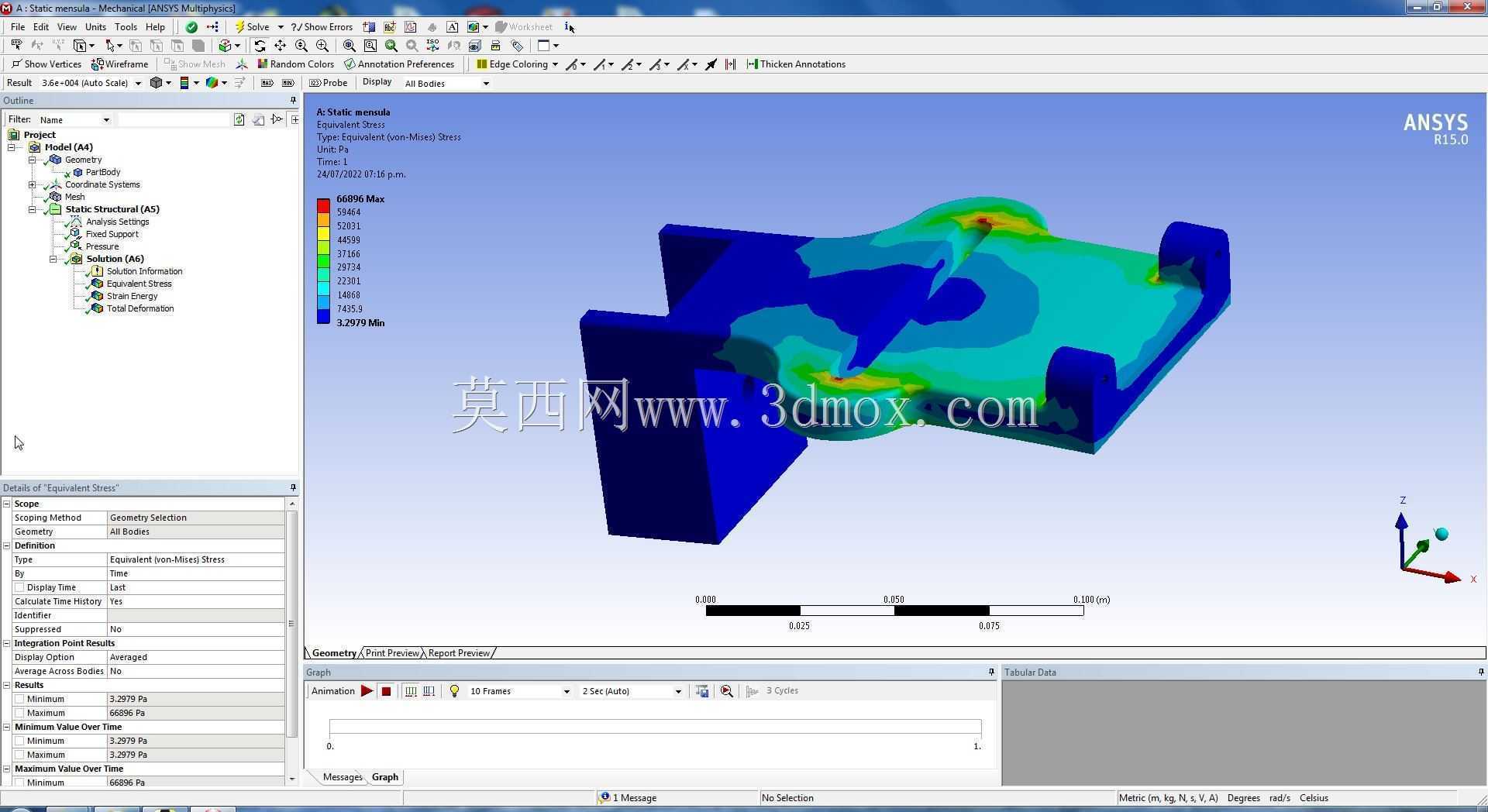

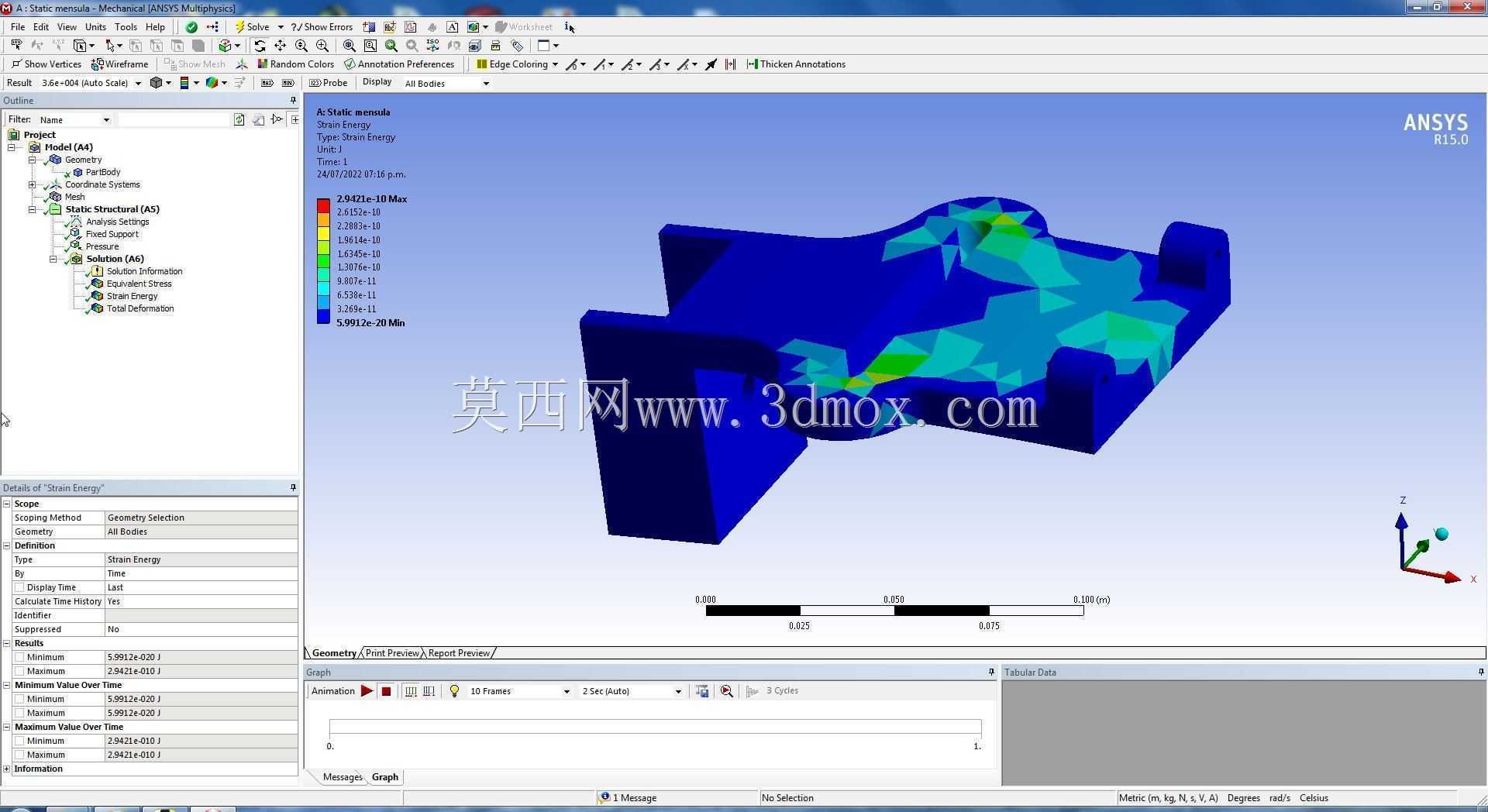

　　从应力结果判读角度，工程上并不只看云图中最高数值是否低于材料屈服限。峰值若仅出现在极小的约束奇异点，需要结合网格收敛性和真实接触状态判断；若高应力沿圆角或截面削弱区形成带状分布，则说明该位置确实承担主要弯矩，应通过加大圆角、增加腹板厚度、调整立边高度或改变端部力臂来优化。该托臂主体截面较厚，刚性基础较好，但中间狭长开槽会把材料分成两个传力通道，设计时必须确认槽端是否存在止裂圆弧，槽宽是否满足装配间隙，槽边是否会在偏载时发生相互错动。

　　外形与安装边界方面，托臂的总长决定张紧作用点到固定面的力臂，力臂越大，相同拉力下根部弯矩越高；两侧立边的高度和间距决定抗扭能力，也限制相邻轮座、护罩或紧固件的操作空间；端部连接孔的直径、孔心距和端面厚度需要与销轴、衬套或轴承座匹配，过小的孔边距会削弱挤压承载面。安装面的平面度同样关键，若基体焊接后存在翘曲，托臂强行贴合会引入附加预应力，使仿真中未体现的装配应力叠加到工作应力上。

　　在设计迭代中，可以先按经验确定主体厚度和端部孔径，再通过静力分析结果削减低应力区材料，把冗余质量转移到高应力过渡区。若设备存在频繁启停、链条脉动或缆绳张力波动，还应在静力校核基础上进一步评估疲劳安全系数，尤其是孔边、圆角和焊缝附近区域。对于需要轻量化的移动设备，可在低应力腹板区域开设减重孔，但开孔边缘应避开主应力传递方向，并设置翻边或补强环；对于固定工装，则优先保证根部刚度和连接可靠性，不必盲目追求减重。

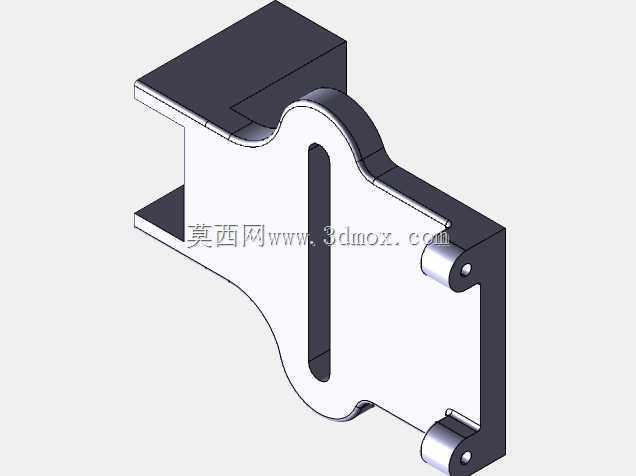

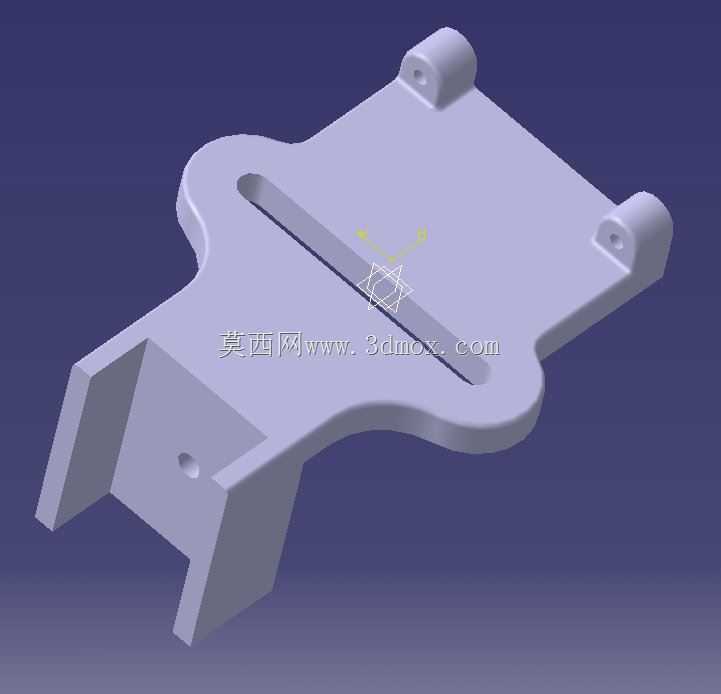

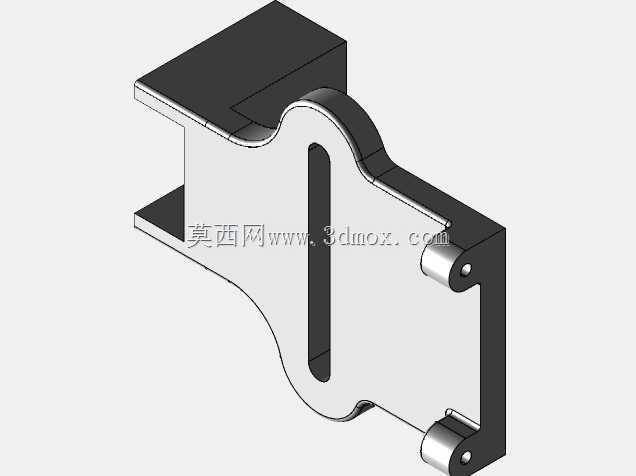

　　该类托臂的三维建模还应重视装配兼容性。端部铰接件转动时需要预留摆动角度，不能让轮座在极限张紧位置与立边发生干涉；螺栓装拆方向要预留扳手空间；衬套压入后，孔口倒角既要引导装配，也不能过大而减少有效支承长度。将这些几何细节纳入分析模型，才能让仿真结果更接近现场受力状态，也为后续选材、热处理和加工工艺提供明确依据。
