Trombetta直流接触器大电流结构

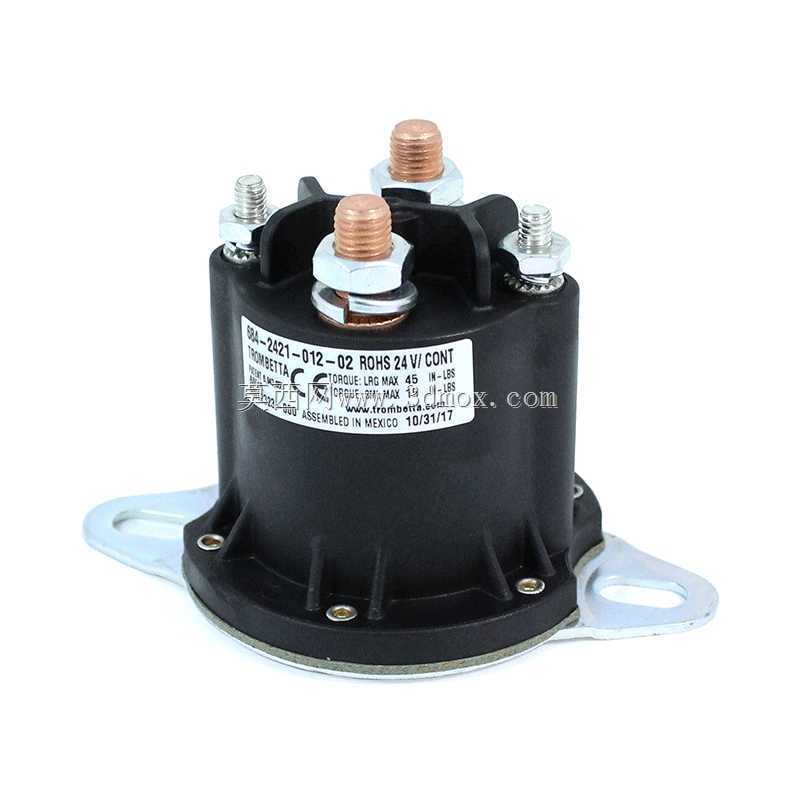

　　该结构对应Trombetta PowerSeal系列直流接触器，主要用于需要在24VDC低压直流回路中切断或接通大电流负载的设备场景。150A额定电流决定了它并非普通信号继电器，而是承担动力回路通断任务的功率型器件，常见于工程机械车辆、电动搬运设备、液压泵站控制、车载电源分配、起重辅助系统以及需要蓄电池直接驱动大功率执行机构的场合。实际布置时，接触器通常安装在靠近蓄电池组或配电盒的位置，以缩短大电流线缆长度，降低线束压降和发热风险；控制端则接入低压开关、控制器输出或继电器联锁回路，使操作人员能够通过小电流信号控制主回路的大功率通断。

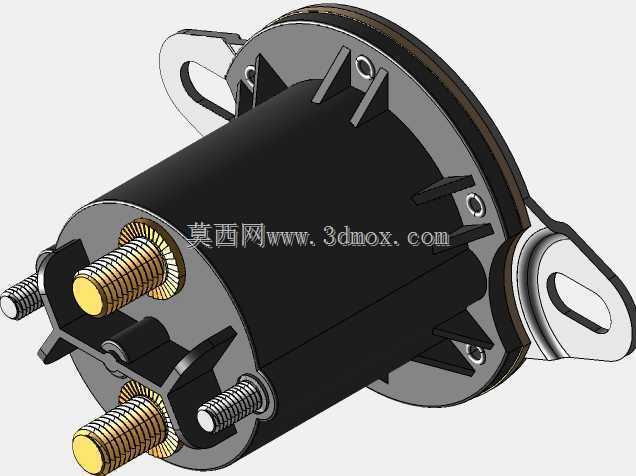

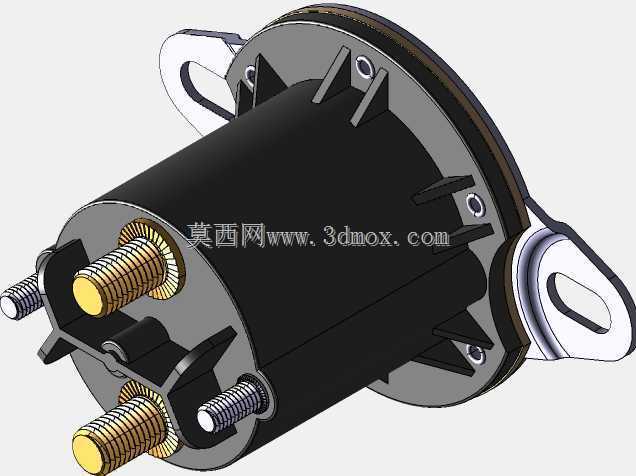

　　从外形上看，该器件采用圆柱状主体结构，两端设置带安装孔的金属支架，支架通过长槽孔形式提供一定的装配调节余量。这种设计对现场安装比较友好：当设备机架上的孔位存在轻微偏差，或者后期维护需要更换不同批次产品时，长圆孔可以吸收位置误差，不必重新加工安装面。主体外侧可见加强筋和端盖固定螺钉，筋条既提高了塑料壳体的刚性，也在触头动作产生冲击时限制壳体变形；端部金属安装耳承担主要机械载荷，避免塑料本体直接承受振动和紧固力。

　　主回路接线端采用粗大的铜质螺纹端子，端子表面呈现细密螺纹结构，用于配合螺母和垫圈压紧电缆线鼻。大电流接触器的接线可靠性往往比外形尺寸更关键，若压紧面积不足或扭矩不稳定，接触电阻会在长期载流过程中引起局部温升，严重时导致端子氧化、熔焊甚至线束烧损。该结构将两个主接线柱布置在同一侧，便于动力电缆集中走线；旁边较小的螺柱可用于控制信号、辅助连接或接地相关布置。三维建模时需要特别保留接线柱的有效螺纹长度、六角螺母空间以及电缆线鼻旋转半径，否则在整机布线阶段容易出现扳手无法进入、线鼻与壳体干涉等问题。

　　内部功能逻辑上，此类接触器依靠线圈通电产生电磁吸力，带动动铁芯与动触头动作，使两个主回路端子接通；线圈失电后，由弹簧机构提供复位力，将触头快速分开。直流回路灭弧难度高于交流回路，因为电流没有自然过零点，触头分离瞬间能量更容易维持电弧，因此功率接触器在触头材料、开距、弹簧力和密封结构方面都要兼顾载流与分断能力。PowerSeal命名所体现的密封取向，也说明该类产品会考虑潮湿、泥沙、盐雾或车辆冲洗环境，外部壳体和接线区域需要减少污染物进入，保证在移动设备上长期工作。

　　结构设计时，安装边界不能只按本体圆柱直径取值。两端支架向外展开，形成比主体更宽的轮廓；主接线端还需叠加电缆线鼻、绝缘护套、螺母和紧固工具的操作空间。若将其布置在配电柜内，应在端子前方保留接线和维护空间，在壳体周围保留散热间隙，避免紧贴高温管路或密闭塑料腔。设备振动较大时，安装面应保持平整，支架紧固处建议使用防松垫圈或螺纹锁固措施；大电流电缆自身重量不宜全部压在接触器端子上，应在附近设置线束固定点，使端子主要承担导电压紧力，而不是持续承受电缆摆动载荷。

　　在整机电气架构中，该接触器适合作为蓄电池到电机控制器、液压泵电机、绞盘、加热负载或其他大功率直流设备的总开关。它的价值在于用较小的控制电流隔离人工操作开关与主功率回路，减少主开关烧蚀，也便于实现远程通电、急停断电、联锁保护和维修断电。建模阶段把触头端子、安装支架、壳体筋位、紧固件和外部接线空间完整表达出来，可以帮助电气布置人员提前校验线缆弯曲半径、维护工具可达性以及与相邻元件的安全间隙，从而减少样机装配后的返工。
