SAE航空设计马恩斯轻型航模骨架结构

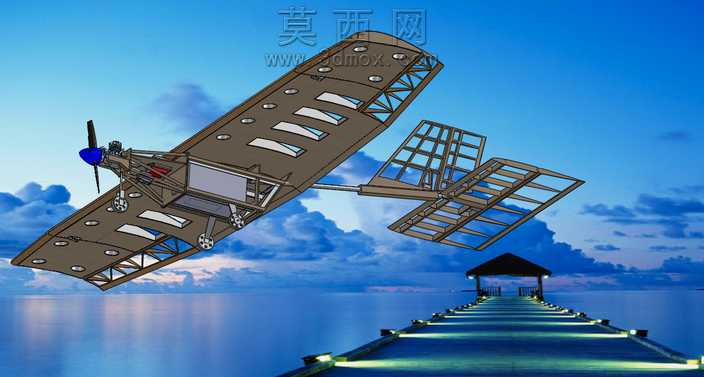

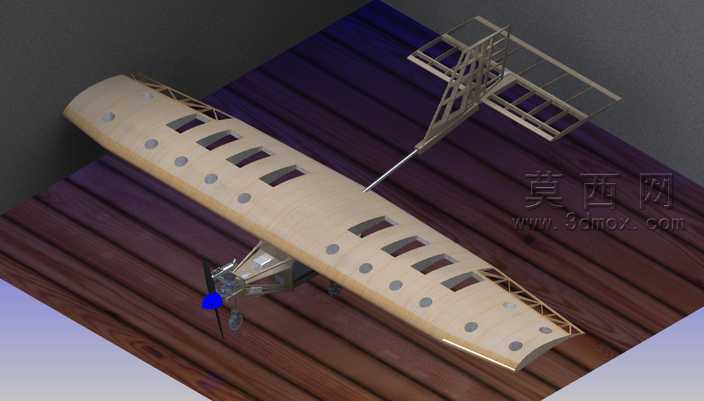

本作品为SAE航空设计赛事相关的轻型固定翼航模骨架三维建模成果，建模过程严格遵循航空模型设计的轻量化与结构强度平衡原则，首先完成整体气动布局的框架搭建，主体采用上单翼搭配前置动力舱的布局形式，机身主体以镂空桁架结构为核心，通过参数化建模方式排布机身承力梁与蒙皮定位孔，在保证结构刚性的前提下最大化降低整体自重。建模阶段针对机翼与尾翼的连接结构做了精细化处理，尾翼采用分体式桁架支撑结构，通过金属铰接件与机身尾部承力段连接，可实现舵面的活动角度调节，前置动力舱预留了电机、电池与调速器的安装定位槽，起落架采用轻量化金属支架结构，搭配小型轮组完成起降支撑功能。材质渲染阶段针对不同结构部件做了区分设置，机身承力梁与桁架结构采用航空层板材质，表面还原木质纹理与拼接缝隙，金属铰接件与起落架支架采用阳极氧化铝合金材质，还原金属磨砂质感与紧固件细节，动力螺旋桨采用尼龙材质，设置半透明哑光质感区分于其他结构部件。整体结构设计充分考虑航模实际制作的装配可行性，所有骨架杆件的连接位置都预留了粘接与螺丝固定的工艺余量，蒙皮定位孔的排布完全匹配常规航模蒙皮的固定工艺，机翼部分的翼型骨架通过阵列方式完成肋片排布，保证翼型精度的同时减少建模重复工作量，尾翼的舵面骨架做了镂空减重处理，在保证舵面结构强度的前提下降低舵面转动惯量，提升飞行操控的响应速度。渲染阶段采用户外滨海场景作为展示背景，通过天光与环境光的搭配，突出骨架结构的镂空层次感与各部件的材质差异，多角度展示机身、机翼、尾翼、动力舱、起落架的结构连接关系，清晰呈现整体设计的轻量化思路与结构合理性，为后续的实物制作、装配调试提供精准的三维结构参考。
