双端花键传动轴用十字万向联轴器

　　这套双万向节中间长轴结构，最常出现在需要跨距补偿、同时存在轴线偏角的动力传递工位上。车间里排布传动链时，很少能做到输入轴与输出轴严格共线：设备机架焊接后存在形位公差、执行端随工位小幅摆动、负载端安装面存在加工偏差，若直接用刚性轴连接，轴端会持续承受交变弯矩，轻则键槽啃伤、轴承早期点蚀，重则轴颈疲劳断裂。双万向节串联长轴的方案，正是用来消化这类安装与运行偏差。

　　从实际工况看，这类结构在转向操纵机构、农用机具动力输出、轻工输送线转角传动、小型工装翻转机构里都十分常见。两端十字轴万向节各自承担角向补偿：单节万向节在有偏角时，从动轴会产生周期性转速波动，两节万向节按等速布置原则配对——中间轴两端的叉面处于同一平面，且输入、输出轴相对于中间轴的偏角保持相等——就能让输入端与输出端的瞬时转速基本一致，消除单节传动带来的角速度脉动，避免高速运转时的附加振动与冲击载荷。

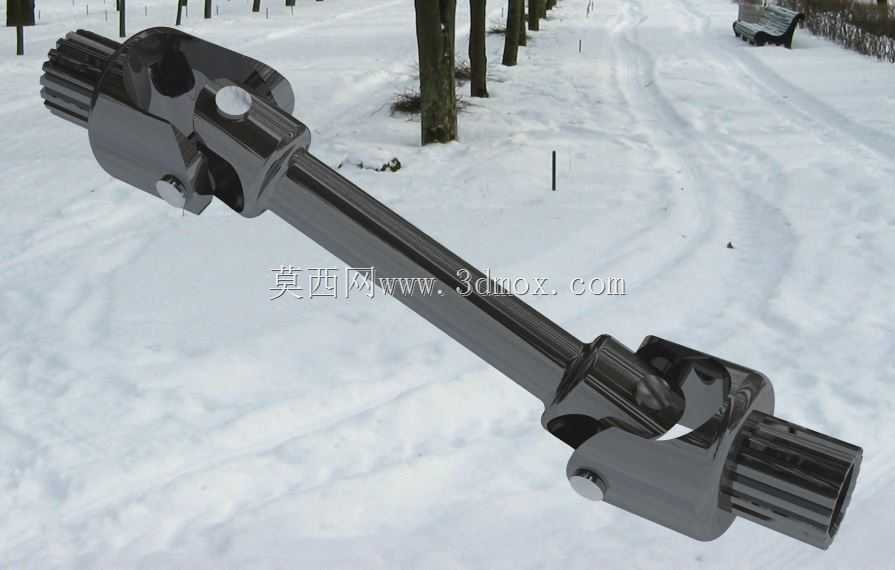

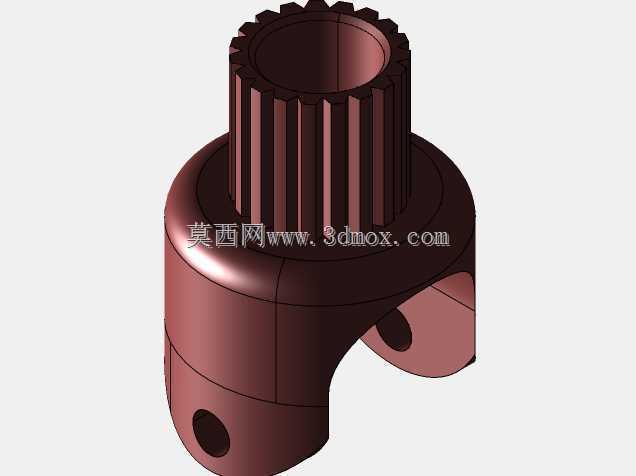

　　结构细节上，两端轴头加工出外花键齿，用来和配套的内花键轮毂啮合传扭。相比平键单键连接，花键配合沿圆周均匀分布多齿，接触面积大，齿面受力均匀，既可以传递更大的转矩，又能允许轴与轮毂之间沿轴向小幅滑移，补偿设备热胀冷缩或者装配时的轴向尺寸误差。十字轴的四个轴颈分别装入两侧叉耳的轴承孔内，工作时十字轴在叉架间做空间摆动，轴承部位需要留存润滑脂腔，实际生产中会在十字轴端部布置油嘴或者预装密封滚针轴承，防止粉尘、泥水进入摩擦副——户外作业或者多尘车间工况下，密封结构的可靠性直接决定部件的维护周期。

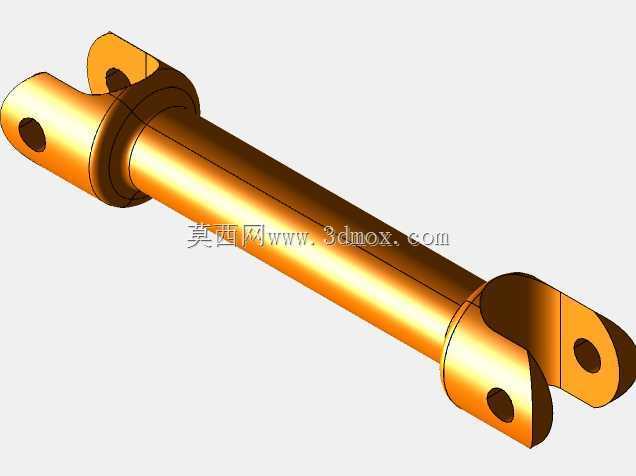

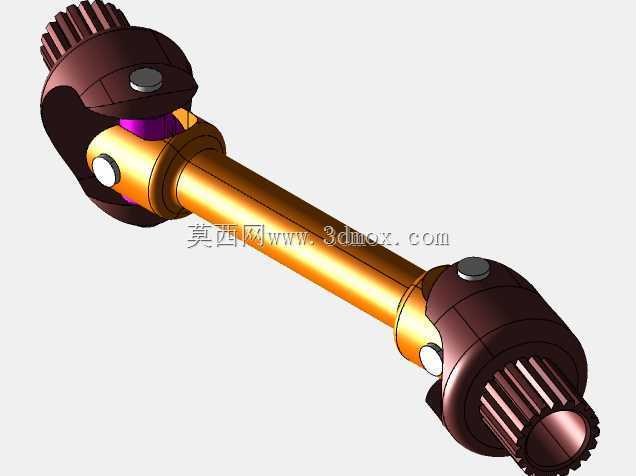

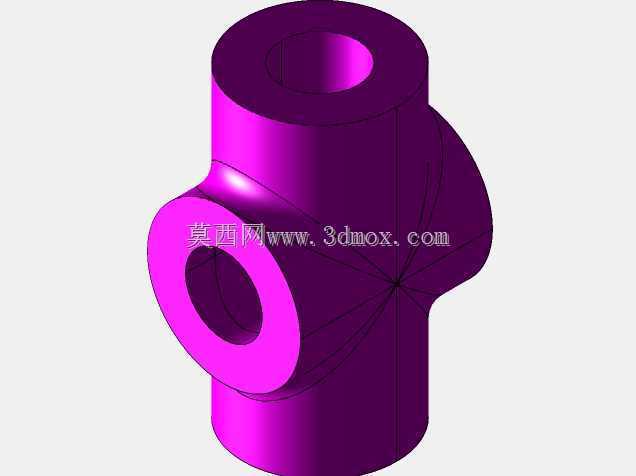

　　建模时的结构拆分逻辑要贴合真实装配关系：整体可以拆为左端花键轴叉、左端十字轴总成、中间长杆轴、右端十字轴总成、右端花键轴叉几个独立子件。中间长杆和两端叉架的衔接段要做出明确的对接止口，保证同轴度；叉耳上的轴承孔属于同轴孔系，建模时先绘制单侧叉耳轮廓，镜像得到另一侧耳板，再统一切削轴承孔，能避免两孔不同轴导致的虚拟装配干涉。十字轴的四个轴颈必须保证两两垂直、轴线共面，轴颈根部要做出退刀槽与圆角过渡，对应实际加工时的磨削退刀需求，同时圆角可以大幅降低应力集中系数——万向节工作中十字轴轴颈根部是交变应力最高的位置，直角台阶在载荷反复作用下极易萌生疲劳裂纹。

　　安装边界方面，布置这套传动部件时，首先要预留两端花键的啮合长度：轴头插入轮毂后，花键的有效配合长度不能小于齿径的1.2倍，同时要留出3到5毫米的轴向窜动间隙，不能让花键端面顶死轮毂底部。其次要校核两节万向节的允许摆角范围，普通十字万向节的单节工作偏角一般控制在15°以内，摆角过大会造成滚针轴承的局部载荷陡增、润滑脂被挤出，选型布置时要让设备全行程内的轴线偏角始终落在许用区间内。外围空间上，十字轴摆动时叉耳会扫过一定回转区域，周边机架、护罩要和运动部件留出至少10毫米以上的安全间隙，避免运行中发生磕碰。长轴自身的长径比如果偏大，还要校核临界转速，工作转速需远离轴系的一阶弯曲共振区，必要时在中间位置增设支撑吊架，抑制长轴运转时的挠曲抖动。

　　日常维护层面，花键齿面与十字轴轴承属于需要定期补脂的部位，装配时齿面要涂抹润滑脂减少微动磨损；若用于频繁正反转的工况，还要对叉架的连接紧固件做防松处理，避免反向冲击造成连接松动。整套结构在三维环境中完成干涉检查后，可以直接输出工程图用于叉架铣削、十字轴热处理、花键滚齿等工序的加工参考，虚拟装配阶段验证的摆角行程与配合间隙，能有效减少物理样机装配时的返修工作量。
