电机配套鼓风导流蜗壳组件结构

　　该组件属于小型电机驱动鼓风设备的核心导流壳体总成，常见于桌面级通风散热、小型工业吹风、电子设备冷却、工位除尘、物料轻量输送等场景，承担将叶轮旋转产生的动压气流规整导向、沿指定出口方向送出的作用，是离心式鼓风单元里衔接动力段与送风管路的关键结构件。

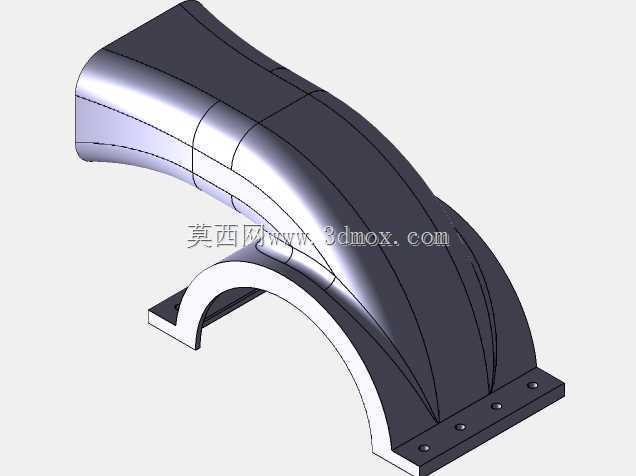

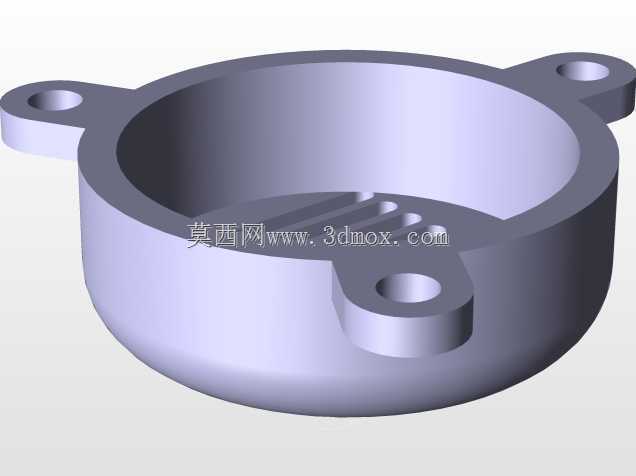

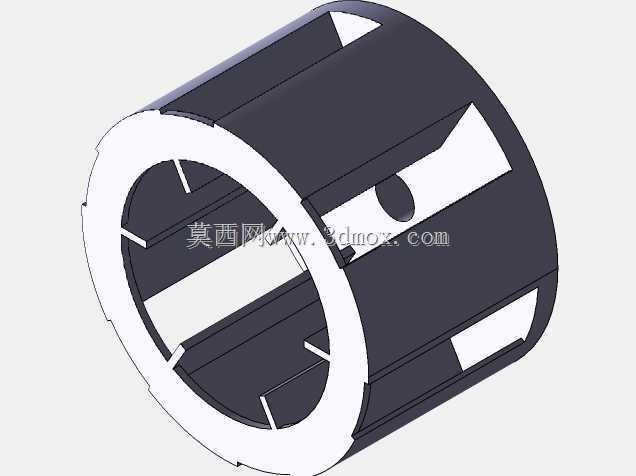

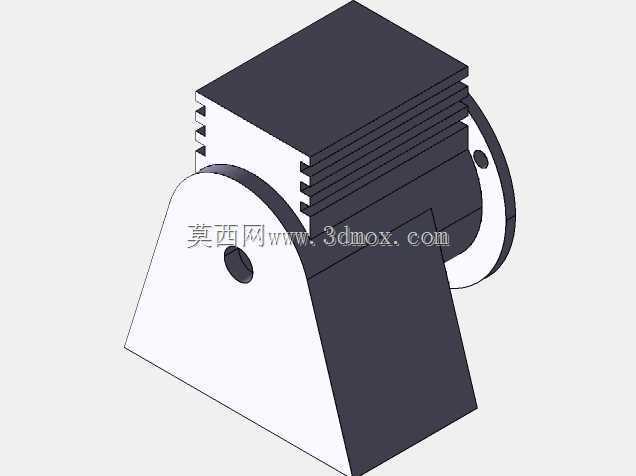

　　从现场装配逻辑来看，整套壳体采用大曲率渐扩弯弧流道设计，气流从叶轮腔进入蜗壳后，沿弧形内壁逐步转向，流道截面顺着气流走向平缓过渡，避免截面突变造成的局部涡流压损；弯弧段外壁布置多道纵向加强筋，既可以约束薄壳成型后的形变，也能降低风机高速运行时壳体受气流脉动产生的共振噪音。壳体下端集成半开式安装支座，支座平面预留多组螺栓过孔，可直接对接电机端盖或者设备安装基板，装配时先将叶轮与电机输出轴完成同轴定位，再扣合蜗壳主体，锁紧支座连接螺栓即可完成风路与动力段的固定，不需要额外设计复杂的转接支架。

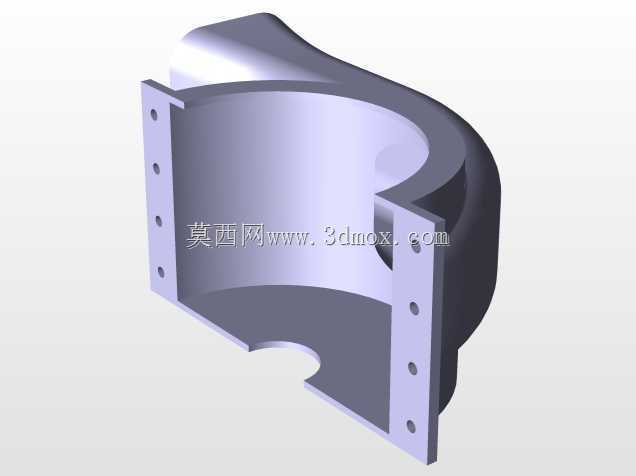

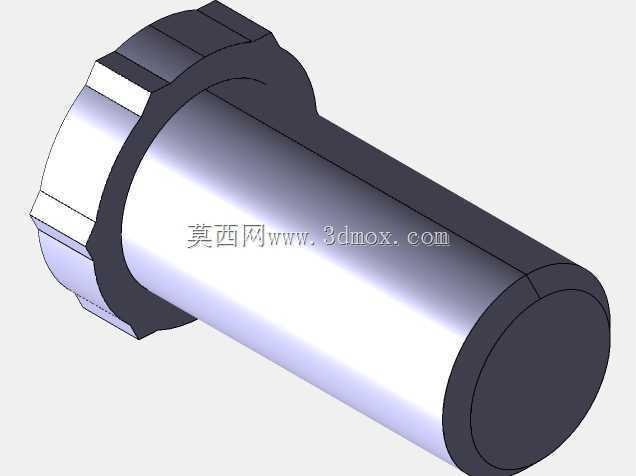

　　结构设计阶段优先保证流道内壁的顺滑连续性，建模时先沿气流走向搭建中心引导线，再以多组不同截面的流道轮廓沿引导线扫掠生成主体曲面，曲面衔接处做相切约束，杜绝内壁出现台阶、锐角凸起，减少气流沿程阻力。壳体侧边延伸出的平直法兰边用于对接送风软管或者后续导风管路，法兰面预留安装孔位，可搭配密封垫实现风路密闭，防止风压从配合缝隙泄漏。下部半圆弧避让结构完全匹配电机外壳的圆柱轮廓，扣装后蜗壳与电机外壁贴合度高，既可以阻挡异物卷入叶轮，也能对电机端部形成辅助防护。

　　安装边界方面，蜗壳弯弧段的回转空间需要在整机布局时提前预留，侧向出风方向不能与设备内其他线束、板件发生干涉；底部支座的孔位间距按照常规小型电机端盖安装尺寸匹配，安装面平面度需要在加工时控制在合理公差范围内，避免锁紧后壳体出现翘曲，导致叶轮与蜗壳内壁刮擦。流道出口的对接尺寸适配常规通风软管口径，现场更换管路时不需要二次修改壳体接口。

　　实际选型配套时，该蜗壳组件直接决定鼓风单元的送风效率与运行噪音，曲面过渡越顺滑，气流在转向过程中的能量损失越小，相同电机功率下能够获得更高的出口风压；壳体的加强筋布局在不显著增加整体重量的前提下提升了结构刚性，薄壳成型后不易因风压长期作用出现鼓胀变形。下部支座的集成化设计减少了整机的零件数量，装配工序从多件拼接简化为单壳扣装，降低了生产线的装配工时，也避免了多段壳体拼接带来的密封失效风险。

　　建模过程中所有安装孔位、避让圆弧、法兰对接面均保留完整参数特征，结构工程师可以根据配套电机的实际尺寸调整支座孔距、半圆弧避让直径，也可以按照送风流量需求修改流道截面宽度与弯弧曲率，快速衍生出不同功率等级的鼓风蜗壳方案，无需从零重新搭建曲面主体。
