车载弯弧式电池承托固定支架结构

　　车载低压储能单元的安装可靠性，直接影响整车颠簸工况下的供电稳定性，这款弯弧造型的电池承托支架，正是围绕乘用车舱内狭小安装空间开发的钣金承载构件。从整车装配场景来看，这类支架多布置在仪表台内侧、座椅下方或者后备箱侧围的预留空腔内，周边往往被线束护板、空调风道、车身钣金立柱挤占，没有规整的大平面安装空间，因此支架没有采用常规平直托板的设计逻辑，而是顺着车身侧围的曲面走势做了连续折弯成型。

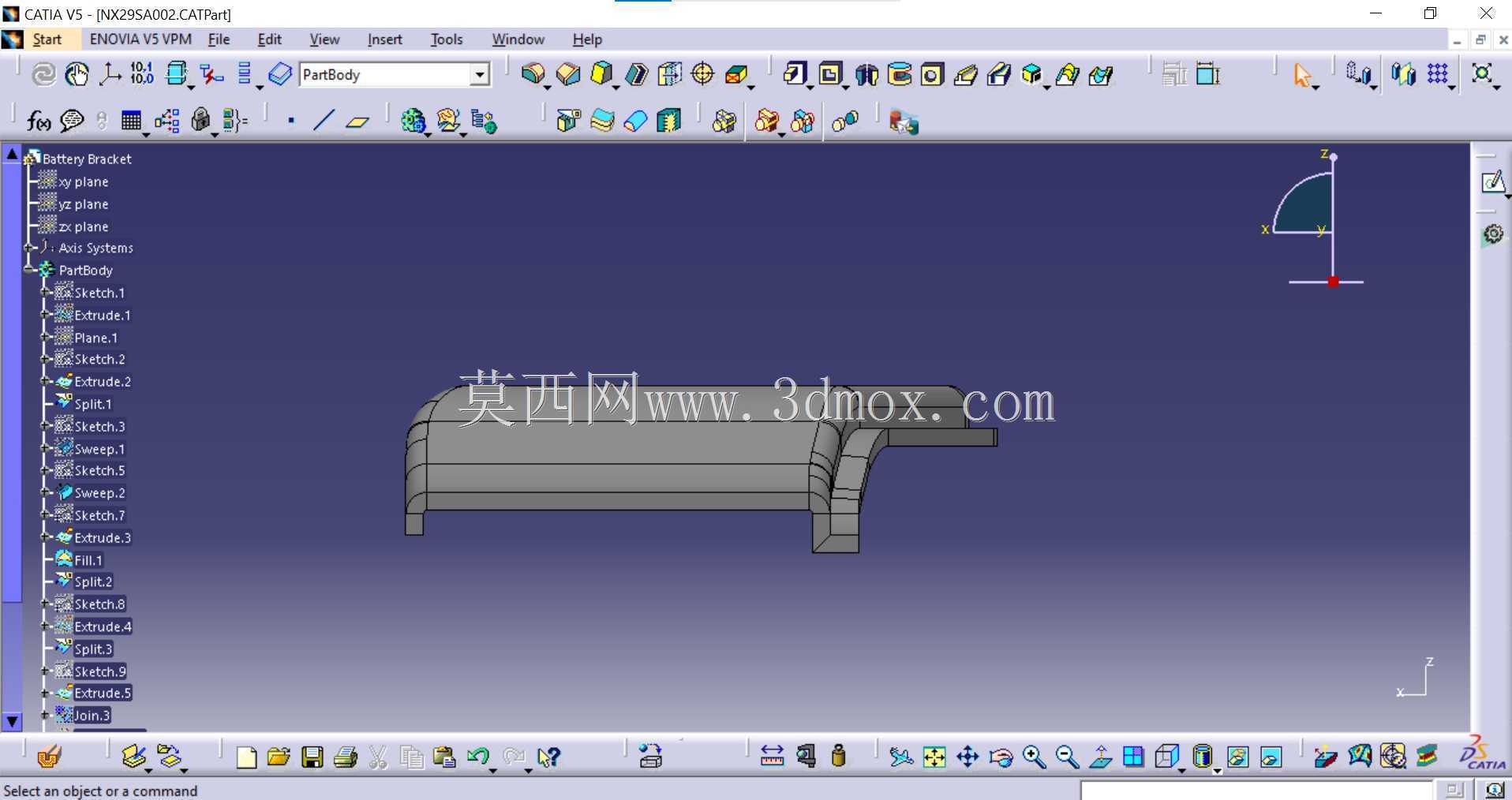

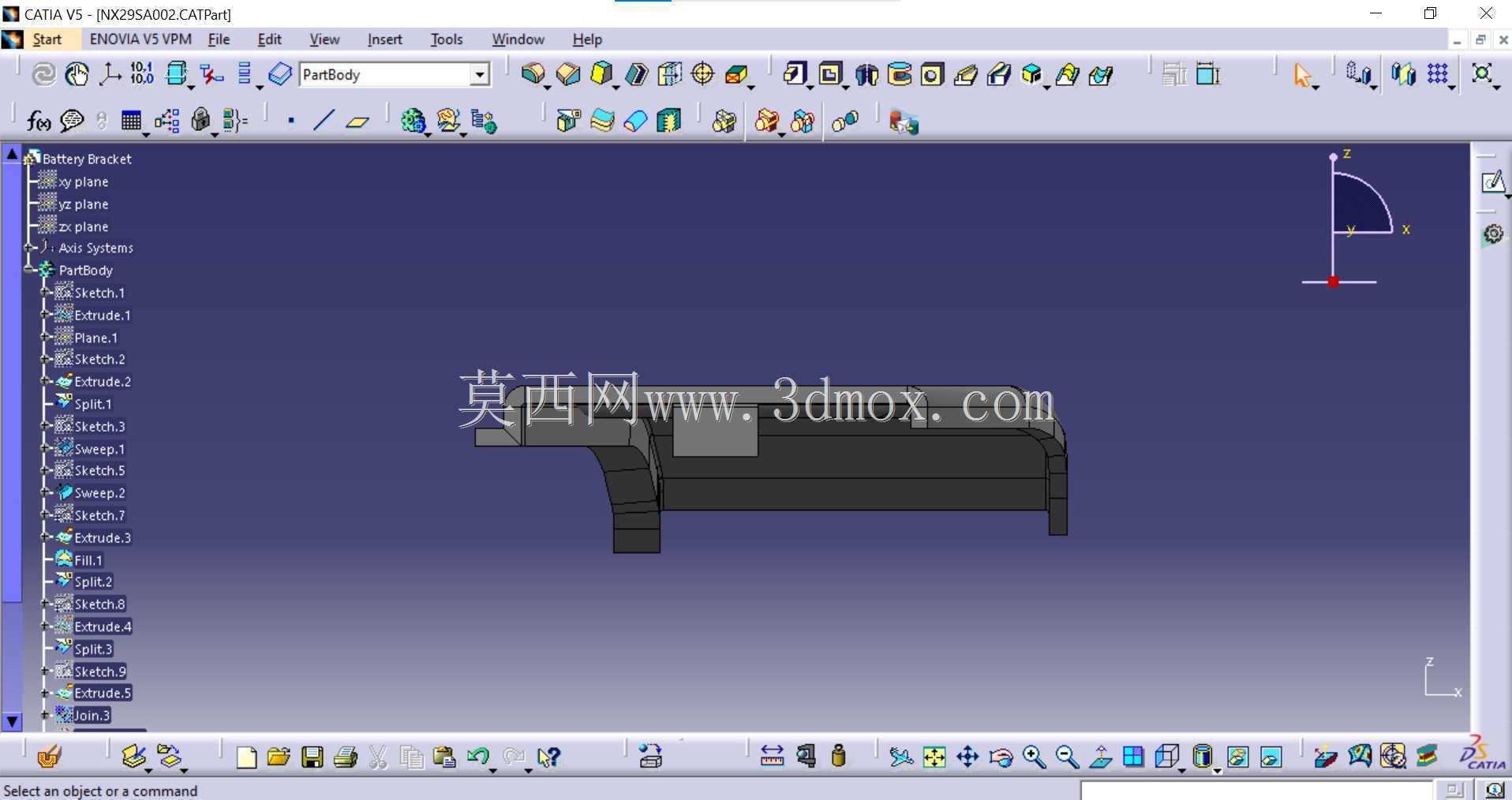

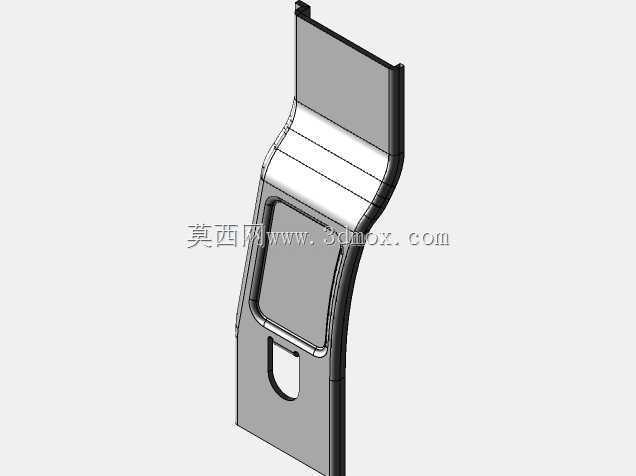

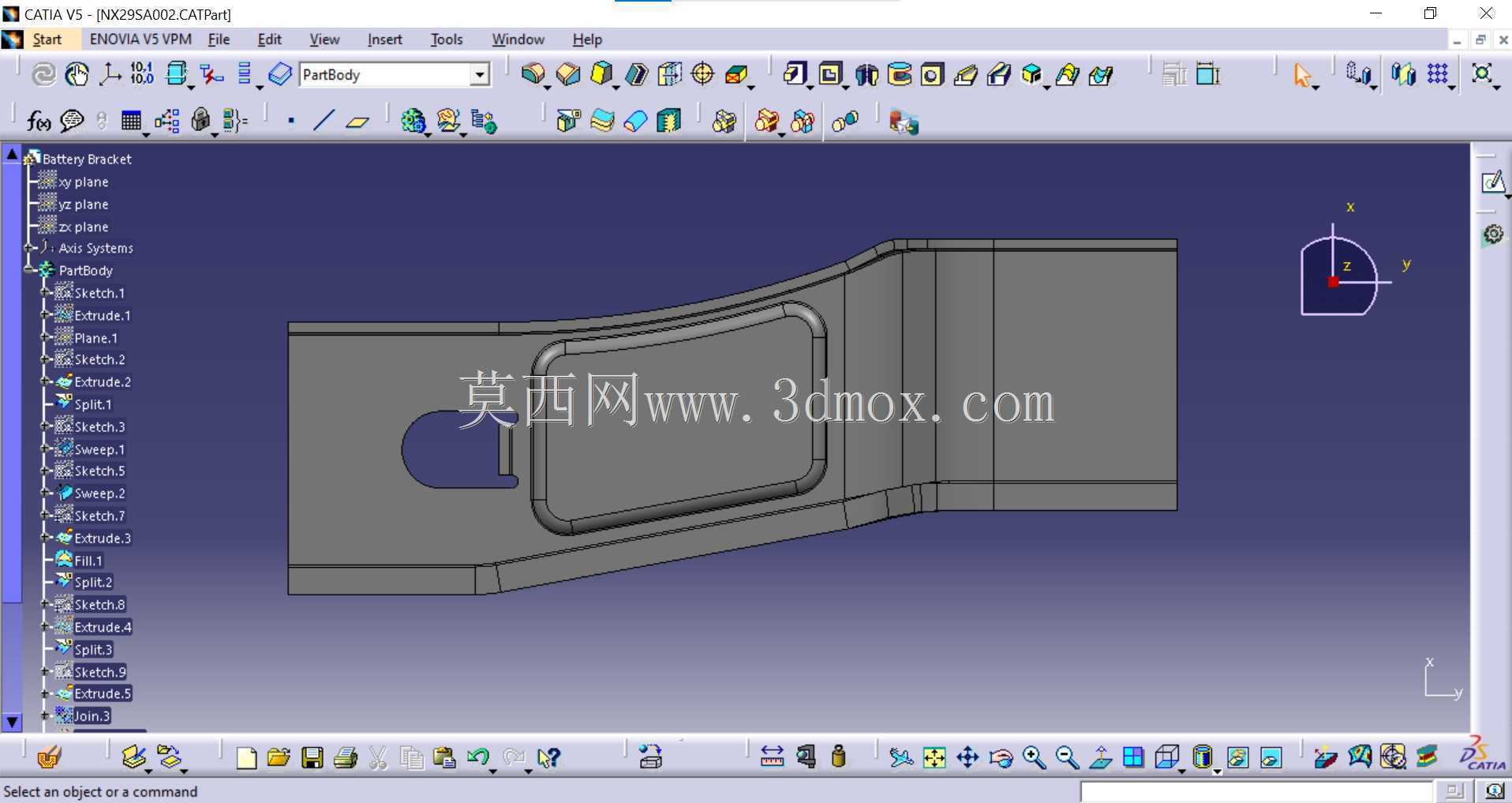

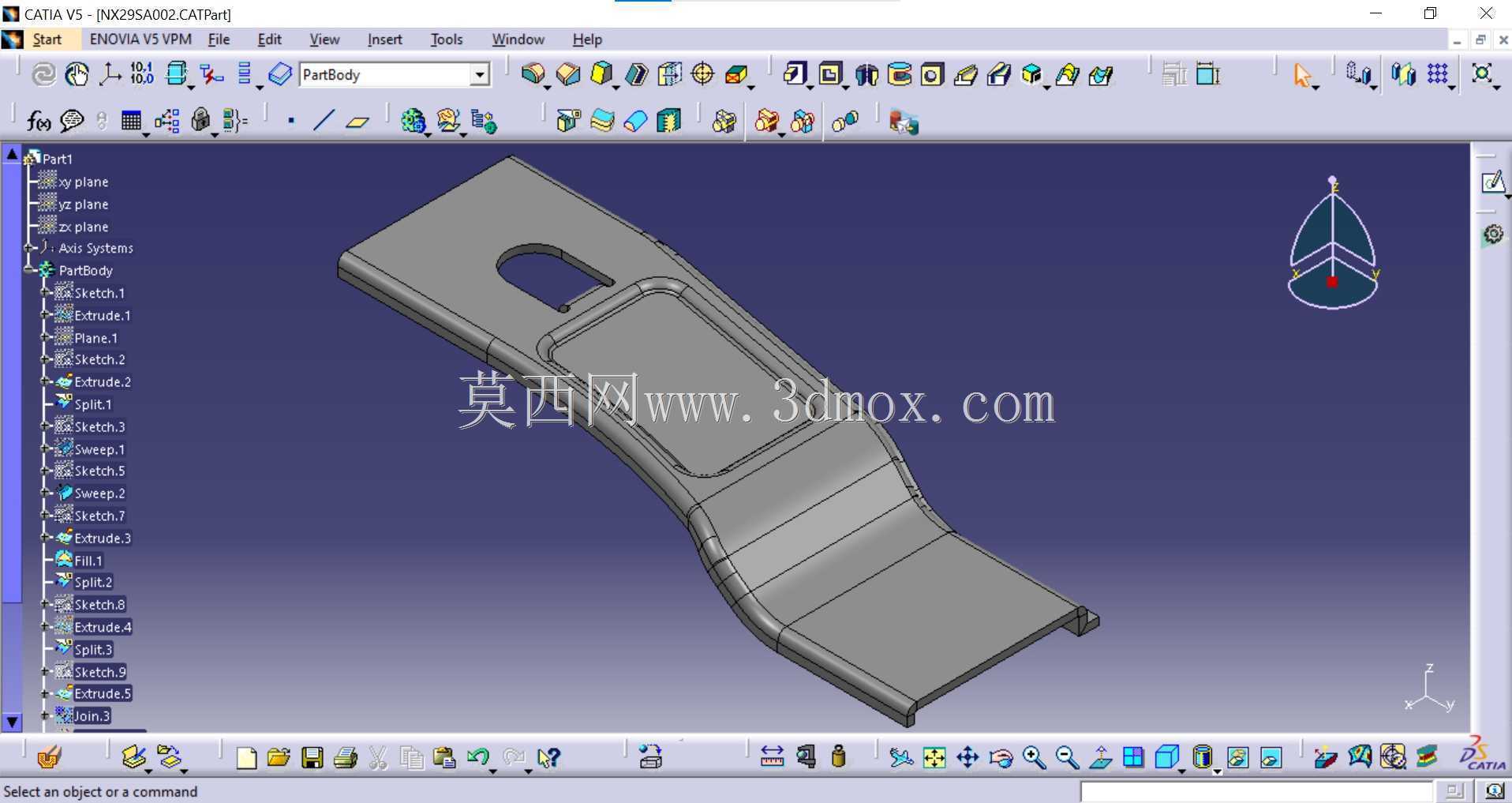

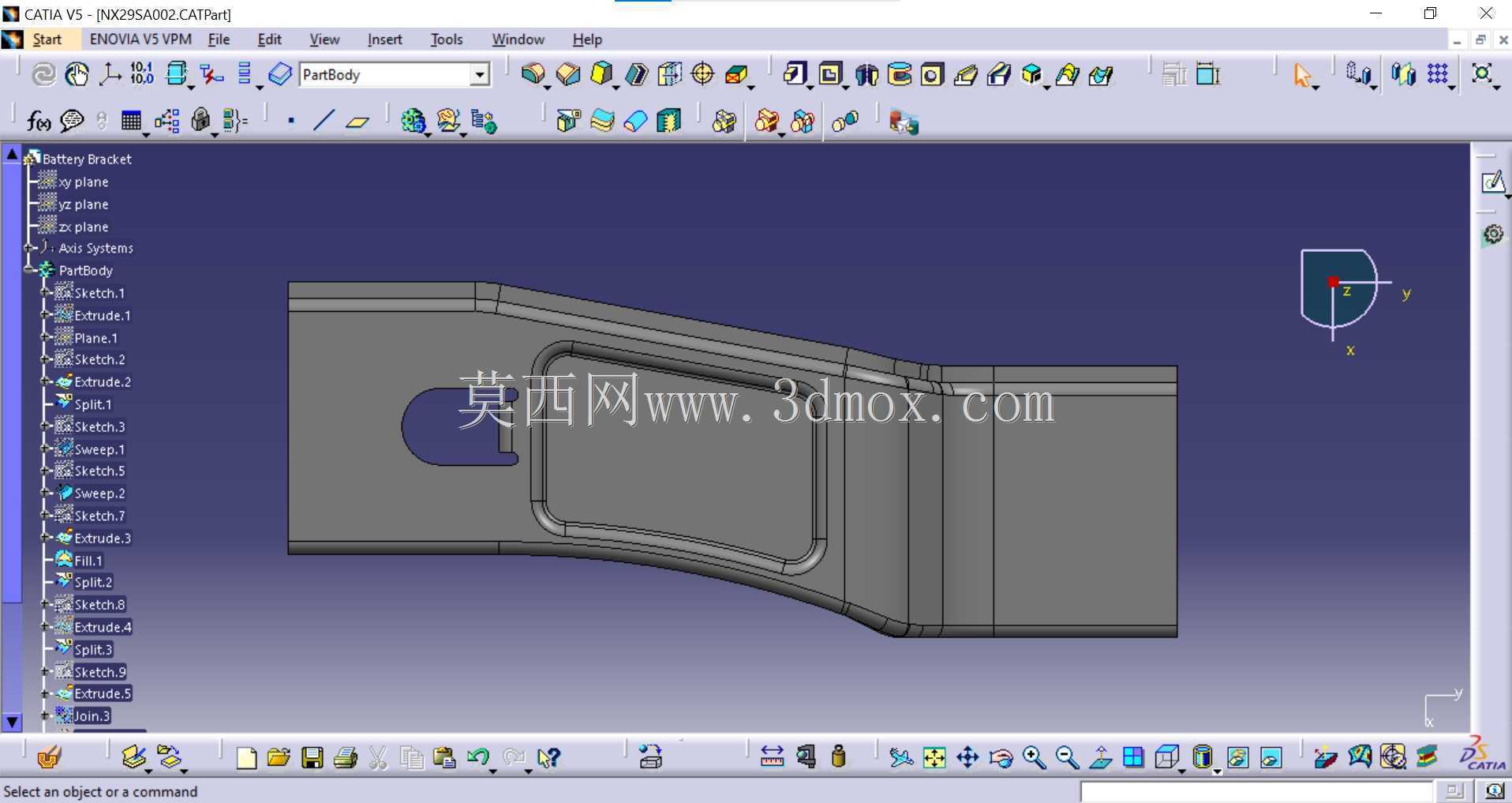

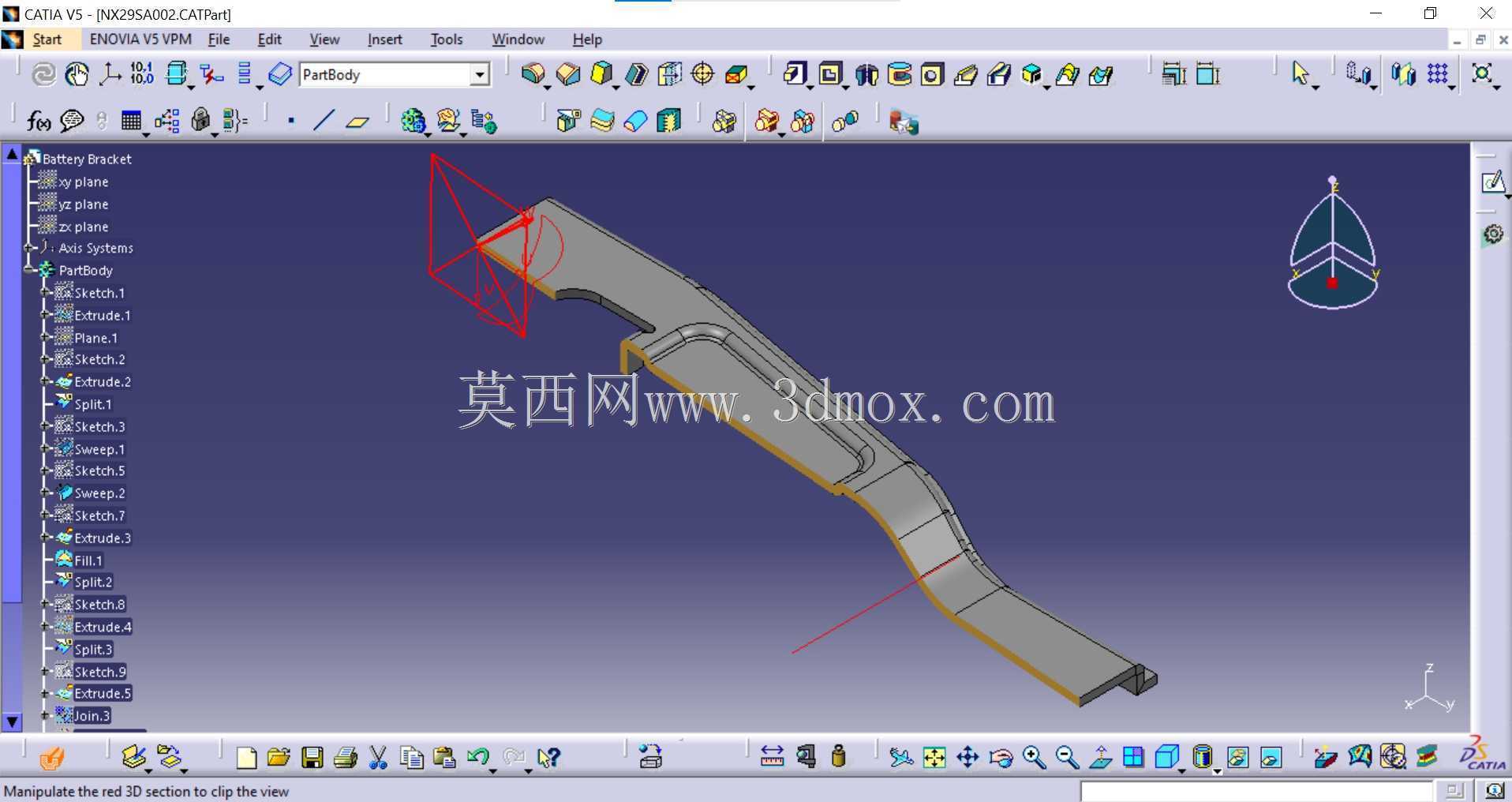

　　从实际承载功能拆解，支架中段的下沉矩形凹槽是核心定位区域，凹槽的轮廓尺寸完全贴合配套电池组的底部外沿，电池落装后侧壁刚好卡在凹槽翻边内侧，不需要额外加装大面积定位挡块，就能限制电池在车辆加减速、过弯时的横向窜动。支架上端开设的长圆形避让孔，并非减重工艺孔，这个位置对应车身原有线束接插件的安装点位，支架装配时不需要改动原有车身线束布局，孔位的长圆余量还能抵消钣金焊接带来的累计公差，避免装配时孔位错位无法穿装固定螺栓。

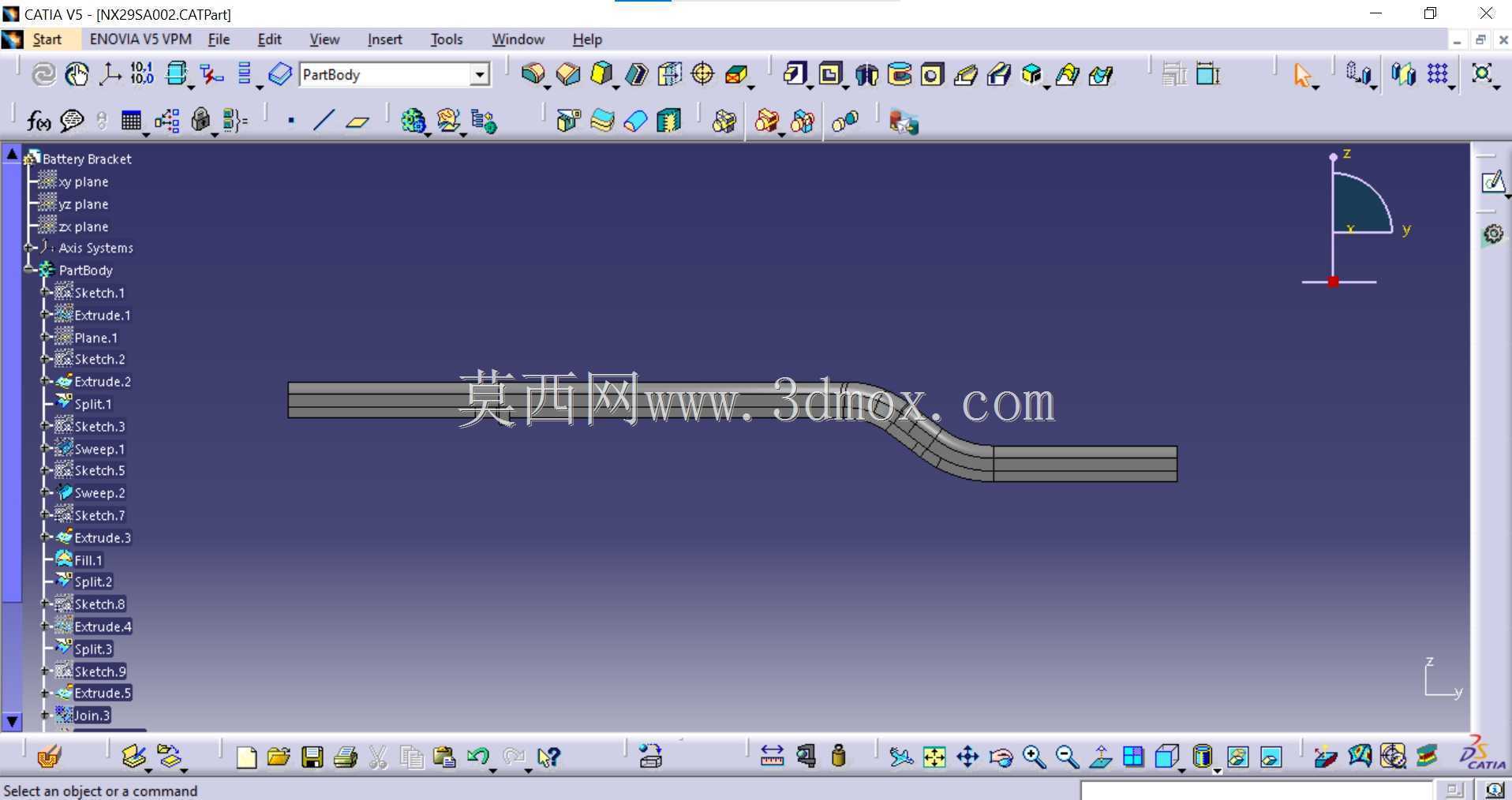

　　结构设计阶段首先要敲定的是安装边界：支架两端的折弯翻边是和车身钣金贴合的安装面，翻边上预留的卡扣卡槽与螺栓过孔位置，完全匹配车身上预先冲压好的安装凸焊螺母点位，装配时先将下端卡扣卡入车身方孔完成预挂，再拧入上端两颗固定螺栓即可完成支架固定，整个装配工序不需要操作人员全程托举工件，适配整车流水线的快装节拍。支架整体的连续弯弧段不是单纯为了造型，弧面的走向顺着电池组的侧边轮廓延伸，一方面可以给电池侧面提供连续的支撑面，避免电池外壳局部悬空出现应力集中，另一方面弧形折弯的钣金截面惯性矩远高于同厚度平直板材，在不增加板材厚度、不额外焊接加强筋的前提下，就能大幅提升支架整体的抗扭刚度，车辆经过颠簸路面时支架不会出现共振异响。

　　建模过程中需要重点管控几处工艺细节：所有折弯内角都预留了适配钣金冲压的最小折弯半径，避免冲压成型时弯角处出现板材开裂；凹槽周边的翻边高度统一控制在适配电池外壳限位的合理区间，翻边过高会增加电池装入的导向阻力，翻边过低则无法起到限位作用；支架末端的小尺寸折弯卡扣，尺寸公差需要严格匹配车身方孔的开孔公差，卡扣插入后既不能出现旷量晃动，也不能因为过盈量过大导致装配时卡扣断裂。

　　从受力维度校核，支架的核心载荷来自电池组的垂向重力，在整车紧急制动、极限颠簸的冲击工况下，载荷会沿托板传递到两侧折弯边，最终分散到两端的车身安装点，连续的弧面结构可以把冲击应力均匀分散到整个板件，不会在直角折弯位置出现应力集中断裂的风险。板件边缘全部做了压毛边处理，既避免装配过程中划伤操作人员，也防止长期震动过程中边缘毛刺磨损相邻的电池线束绝缘层。和常规拼接式电池支架相比，这种一体冲压成型的弯弧支架不需要额外焊接多个支撑角码，零件数量更少，装配累积误差更小，重量也更轻，完全符合车载零部件轻量化与可靠性的双重设计要求，建模时同步还原的所有折弯、凹槽、卡扣、避让孔特征，也可以直接对接后续的冲压工艺分析与整车装配干涉校验工作。
