兰博基尼跑车车身侧围冲压覆盖件

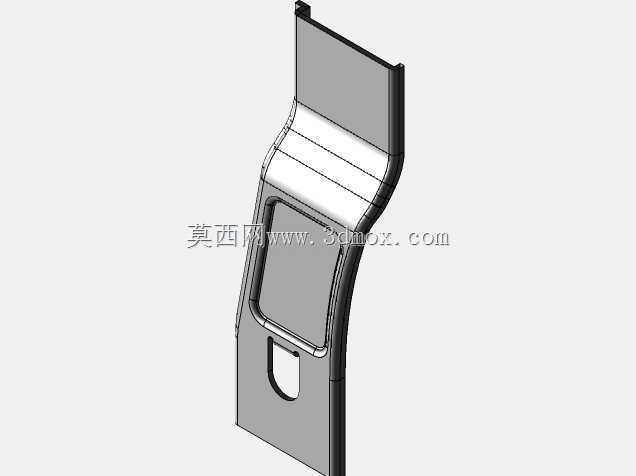

　　该三维结构呈现的是跑车车身侧围区域的一块冲压覆盖件，整体为薄壁钣金形态，属于车身外覆盖件与内饰安装基体之间的过渡承载构件。从几何特征看，零件沿纵向呈大弧度弯曲，上部为平直的搭接翻边，中段通过多段连续曲面过渡形成内凹的造型面，下部带有一个近似矩形的开口窗口，窗口周边设计有翻边与加强轮廓，用于安装固定或避让相邻部件。

　　在整车装配关系中，这类侧围覆盖件通常位于车门后侧、翼子板与门槛梁之间的区域，既要承担外观造型面的连续性要求，又要为内饰板、密封条、线束卡扣及附件提供安装基准。上部平直段用于与侧围上边梁或窗框结构搭接，翻边方向经过折弯处理，以保证焊接或包边时的贴合面积；中段曲面的曲率变化直接反映跑车侧面的腰线与肌肉感造型，曲面光顺度在建模时需要通过G1甚至G2连续性控制，避免冲压后出现光影畸变。

　　下部开口是该零件功能集成度较高的部位。窗口四周的翻边一方面提高局部刚度，抑制薄板在振动工况下的抖动，另一方面为安装在该位置的功能件提供定位面。开口边缘的圆角经过放大处理，对应冲压工艺中防止应力集中和开裂的需求；若圆角过小，拉延过程中材料流动受阻，容易在圆角处产生颈缩甚至裂纹。

　　从设计思路上，这类零件遵循“造型面驱动、工艺性约束、安装点收口”的推进逻辑。首先依据整车油泥模型或CAS面确定外表面，再向内偏移料厚得到内表面，随后在边界处构建翻边、在需要安装附件的位置焊接或冲压出凸台、加强筋。图中零件表面可见的多条横向棱线，既可能是造型特征线，也承担着提升薄板抗弯刚度的作用——对于0.7至1.0毫米料厚的车身钣金，单纯平面的刚性很差，通过折线和曲面起伏可以显著提高截面惯性矩。

　　安装边界方面，零件四周均预留了与相邻件匹配的连接边。上边缘翻边朝向车内，便于与上边梁内板点焊；侧边缘的阶梯面用于与车门框密封条或后翼子板搭接，配合公差通常控制在毫米级以保证间隙面差；下端则与门槛梁外板对接，需要考虑涂装时的电泳液流道和排水孔布置。建模时这些边界不能自由收尾，必须按照焊接宽度、包边半径和密封面宽度的工艺规范反推。

　　冲压工艺角度，该件属于典型的深拉延与浅成形结合件。中段大曲面需要一次拉延成形，窗口位置通常在拉延后剖切或冲孔，再进行翻边整形。为控制回弹，曲面部分的造型角度要避免接近垂直的死区，翻边方向尽量与冲压方向一致，减少侧整工作量。零件上若干小缺口和定位孔在数模中需明确主次基准，RPS点一般选择在主定位面上，保证后续焊装夹具的重复定位精度。

　　在整车使用场景中，侧围覆盖件还要兼顾侧面碰撞的力传递路径。虽然主要防撞功能由内部的B柱、门槛梁和车门防撞梁承担，但外板在碰撞中需要按预期变形、吸收能量并避免尖锐裂口，因此材料多选用低碳冷轧钢板或铝合金板，配合合理的圆角与弱化线设计。日常工况下，它承受车门关闭冲击、行驶振动以及温度交变，曲面与翻边的刚性设计直接影响整车NVH表现。

　　建模过程中，工程师需要反复在造型自由曲面与可制造性之间折中：拔模角度不足处要调整曲面法向，翻边展开后要核对毛坯尺寸，窗口周边要检查与内饰件的最小间隙。该数模把造型曲面、翻边、开口和加强特征完整表达，可用于冲压工艺分析、焊装夹具设计以及整车干涉检查，是车身开发阶段连接造型与制造的关键数据载体。
