汽车通风盘式制动卡钳总成结构

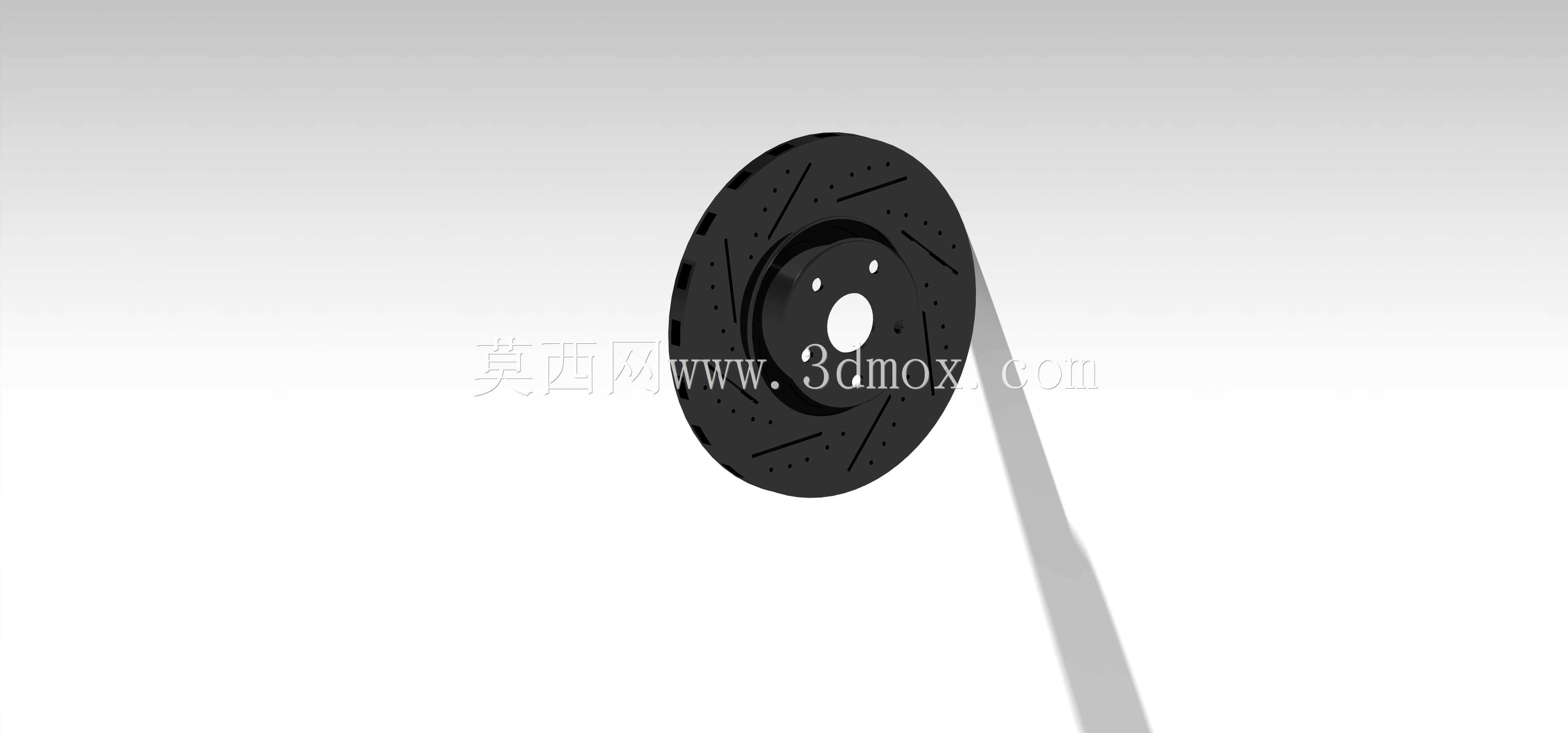

　　这套盘式制动结构在整车底盘布置里属于直接决定减速与停车可靠性的执行部件，日常装车场景覆盖乘用车主轮端、轻型商用车前桥以及部分场地作业车辆的行走机构，工程师在做轮边方案校核时，往往会把它和转向节、轮毂轴承、轮辋内轮廓放在同一装配空间里反复比对，避免制动盘外缘与轮辐发生干涉，也要给卡钳预留拆装摩擦片的操作间隙。从实际制动过程看，驾驶员施加的踏板力经液压管路传递到卡钳油缸，活塞推动内侧摩擦片压向制动盘盘面，随后卡钳本体沿导向销反向滑移，带动外侧摩擦片同步夹紧旋转的制动盘，通过摩擦副把车辆动能转化为热能耗散，实现减速直至车辆完全停稳。盘面采用钻孔加划线的复合结构设计，并非单纯追求外观效果：连续制动工况下摩擦片与盘面摩擦会产生大量热量，

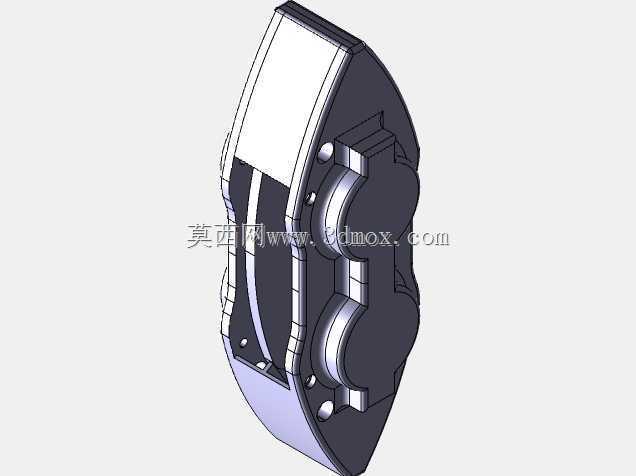

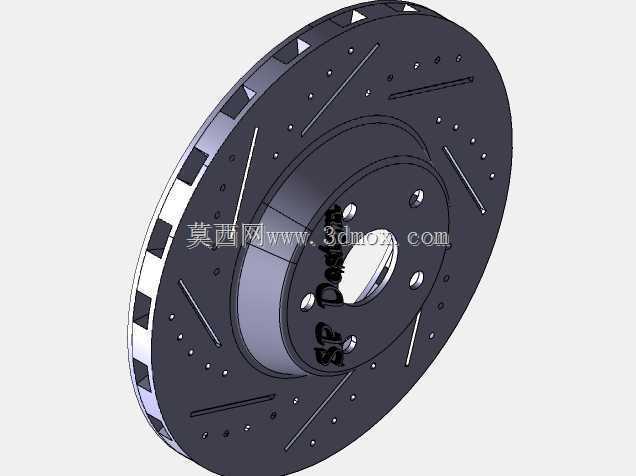

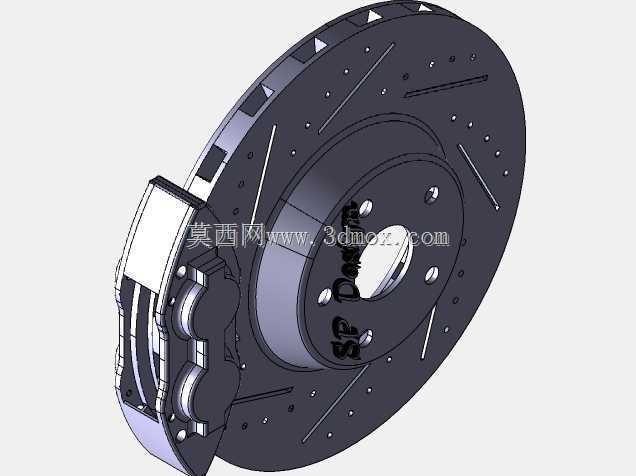

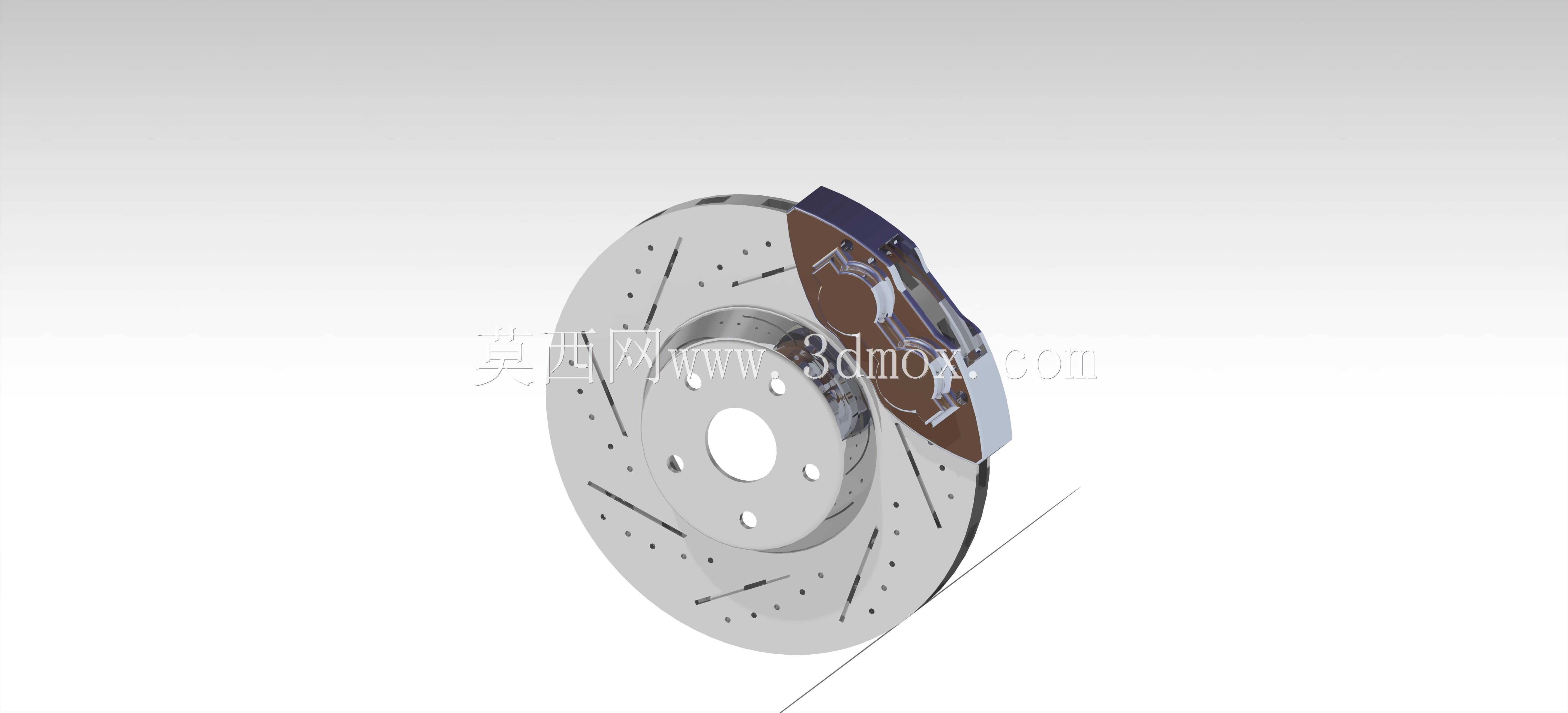

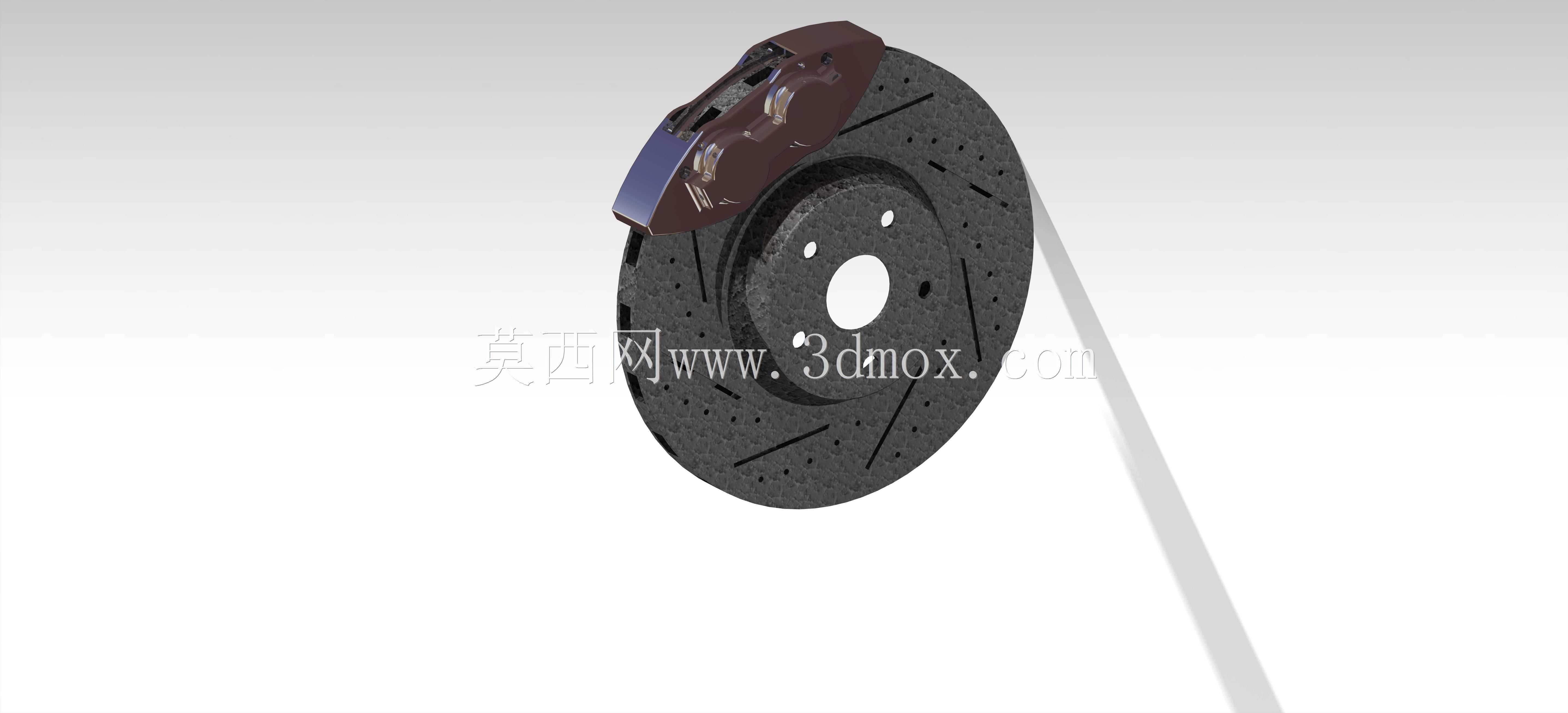

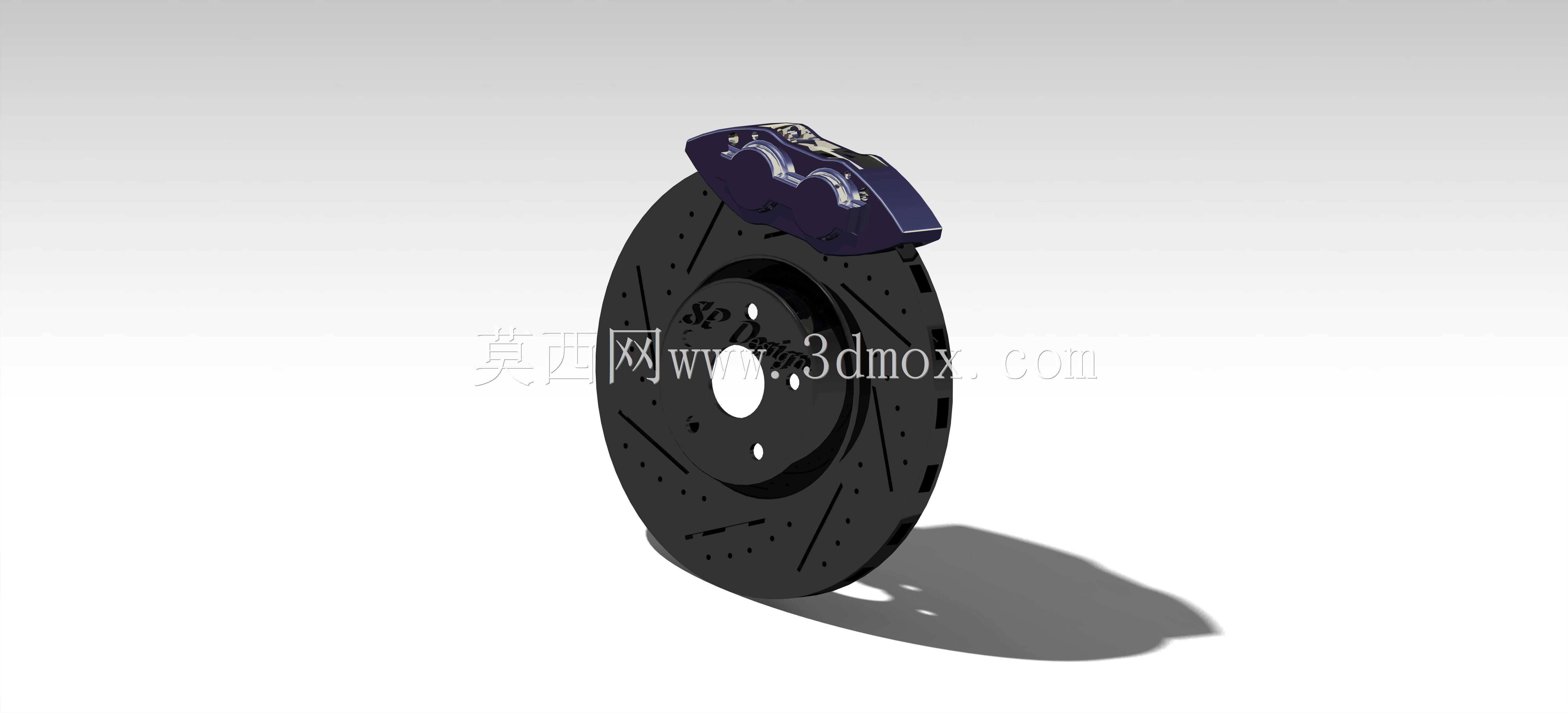

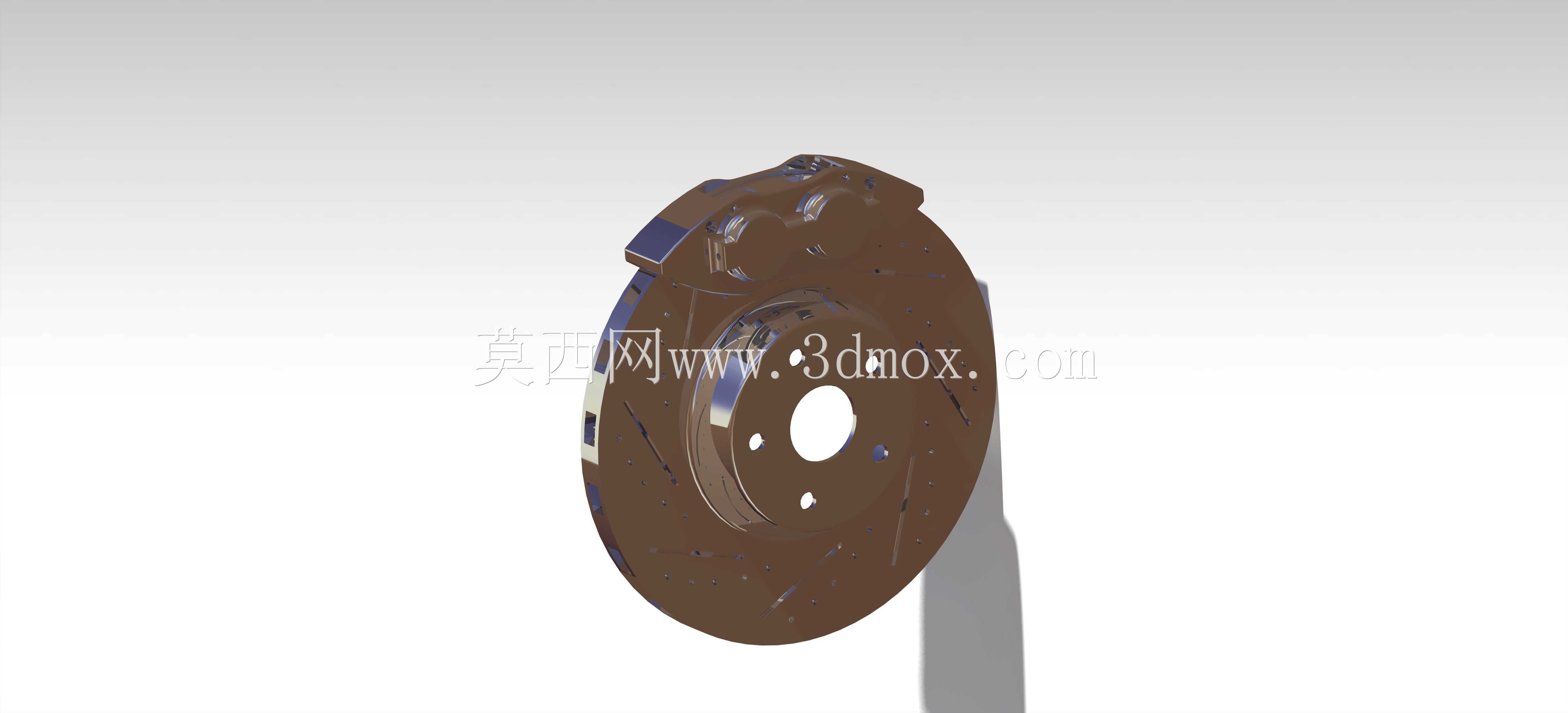

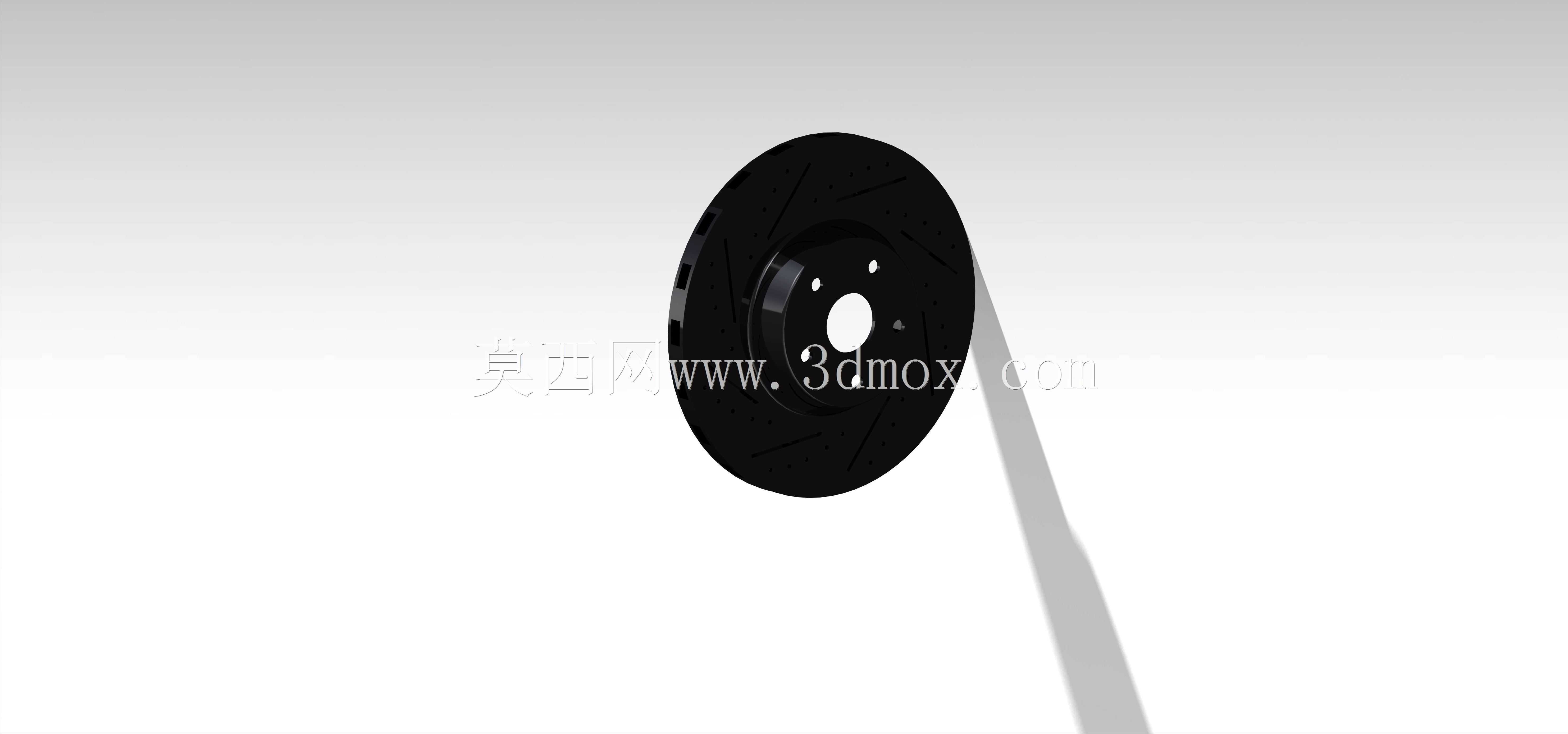

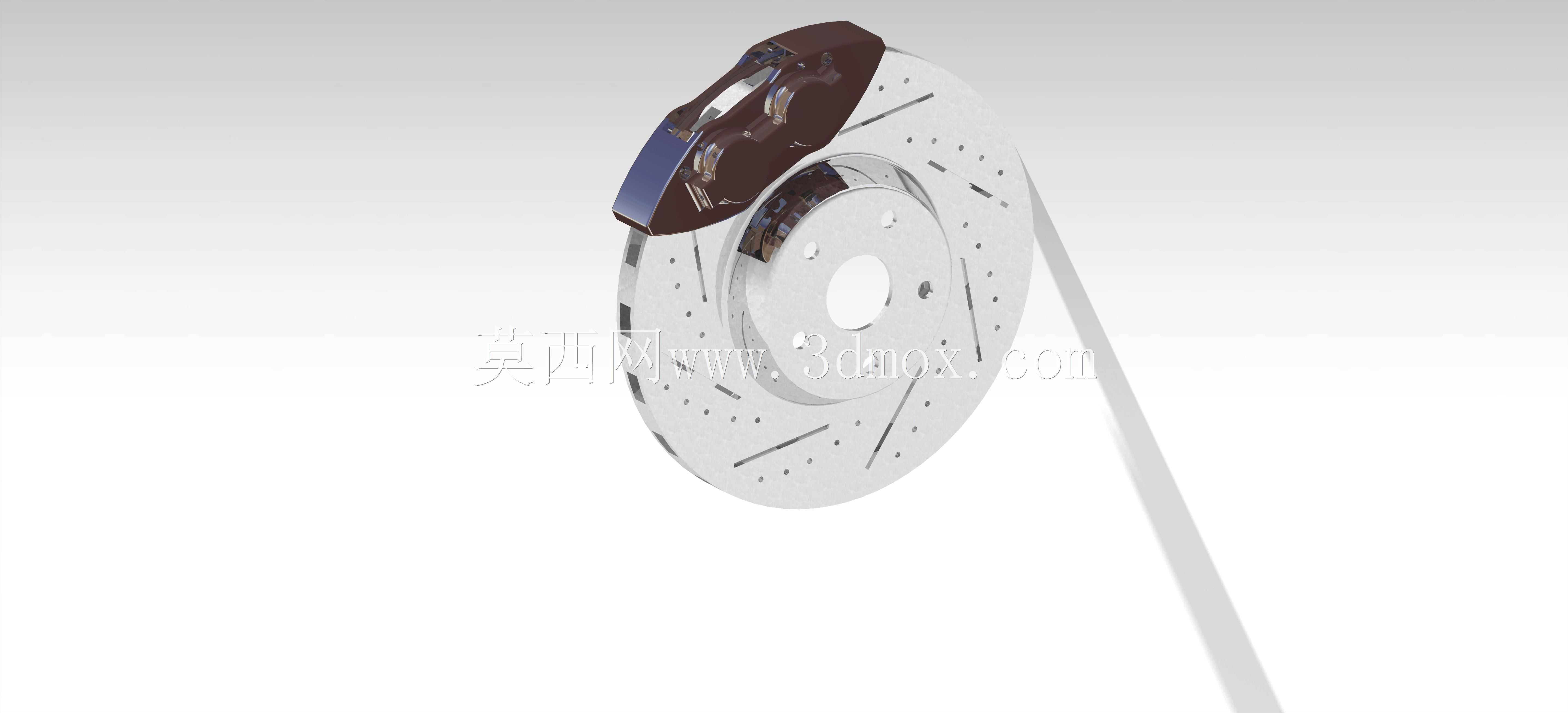

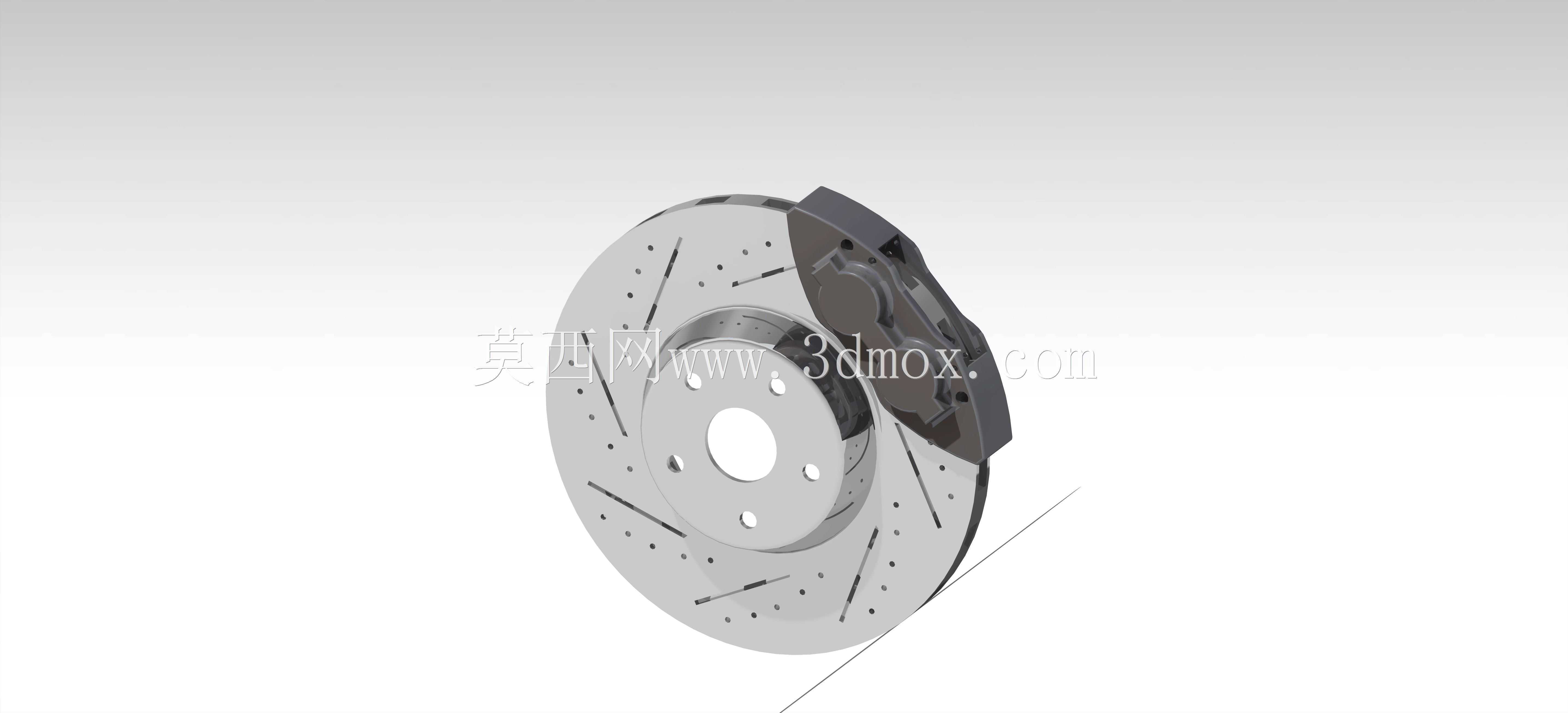

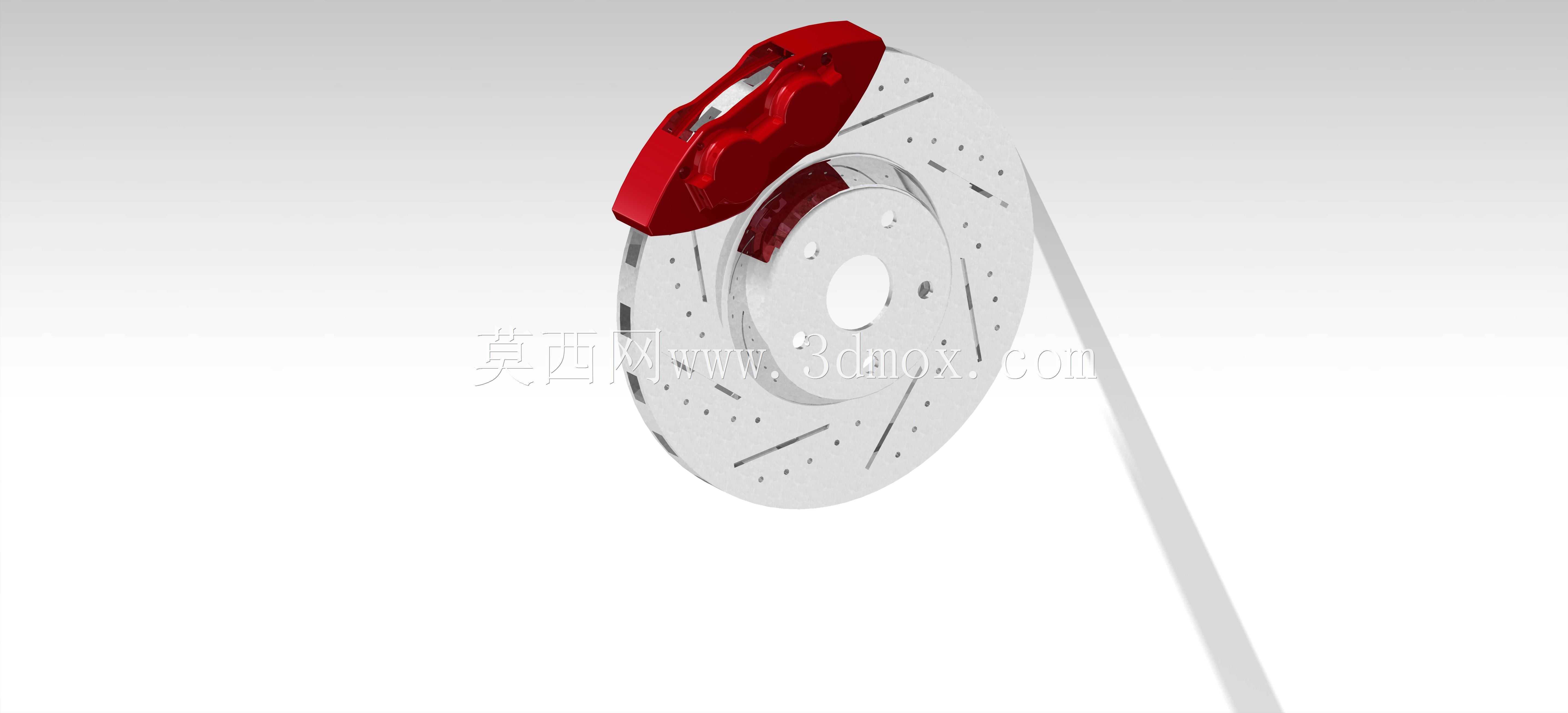

　　钻孔通道可以让空气直接穿过盘体带走热量，同时把摩擦产生的磨屑、雨天路面积水快速排出，避免水膜造成制动初段摩擦力衰减；盘面的划线沟槽则可以刮除摩擦片表面的高温釉化层，让摩擦接触始终保持稳定的咬合状态，长时间下坡制动时也能减少热衰退带来的制动力下降。建模时先围绕轮毂安装基准搭建制动盘主体，盘心的定位止口与螺栓孔分布圆严格匹配轮毂装配尺寸，盘体厚度、通风道间隙都按照轮辋内部可用空间设定，保证盘体旋转时不会碰到周边悬架杆件；卡钳部分采用浮动式结构思路，油缸腔体、活塞密封槽、导向销安装孔的位置都对应实车装配关系，摩擦片背板与摩擦材料层分层建模，卡钳外侧的放气嘴、油管接口位置也做了还原，方便后续做管路走向布置。安装边界方面，

　　制动盘装配后端面跳动量需要控制在轮端设计允许范围内，卡钳支架固定螺栓的锁紧面要贴合转向节安装凸台，卡钳最外轮廓与轮辋内壁之间要保留足够安全间隙，同时卡钳最低点与地面之间满足整车通过性要求，摩擦片磨损到极限位置时也不能触碰盘体通风槽边缘。在整车制动系统匹配阶段，这套结构的摩擦半径直接影响制动力矩输出，设计人员会结合整车整备质量、轮胎滚动半径、前后制动力分配比例来调整盘径与卡钳油缸直径，让轮端制动力既能满足紧急制动的减速度要求，又不会过早触发轮胎抱死；散热维度上，前轮行驶时的迎面气流可以顺着钻孔与通风道形成贯穿冷却路径，相比实心盘能大幅降低连续制动后的盘体温度，减少摩擦片高温磨损与制动盘热变形概率。卡钳的导向销做了防尘密封结构预留，

　　车辆在泥泞、多尘路况下行驶时，泥沙不容易进入滑移配合面，避免卡钳回位不畅造成拖磨；摩擦片上设置的磨损限位结构，在摩擦材料消耗到极限厚度时会发出提示，提醒运维人员及时更换部件。整个三维结构把制动盘、卡钳、摩擦片、安装连接件的配合关系完整呈现，结构工程师可以直接参照它完成轮边包络校核、制动间隙验算、维修拆装工序模拟，也能作为底盘制动系统教学演示的直观载体，清晰展示盘式制动从力传递到摩擦夹紧的完整工作逻辑，帮助设计人员在选型阶段快速判断该类制动结构是否适配目标车型的轮端空间与制动性能需求。
