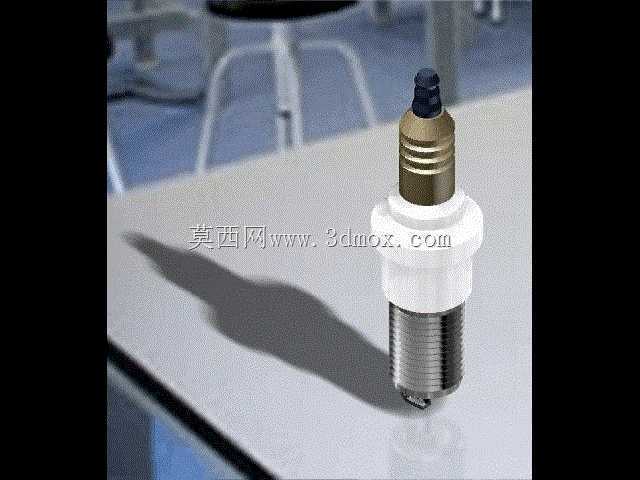

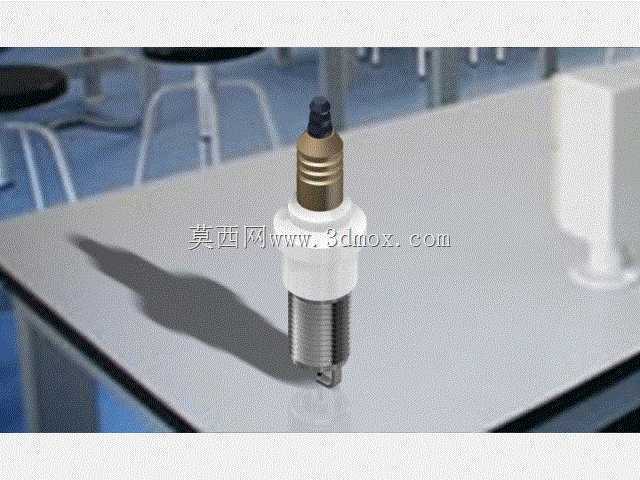

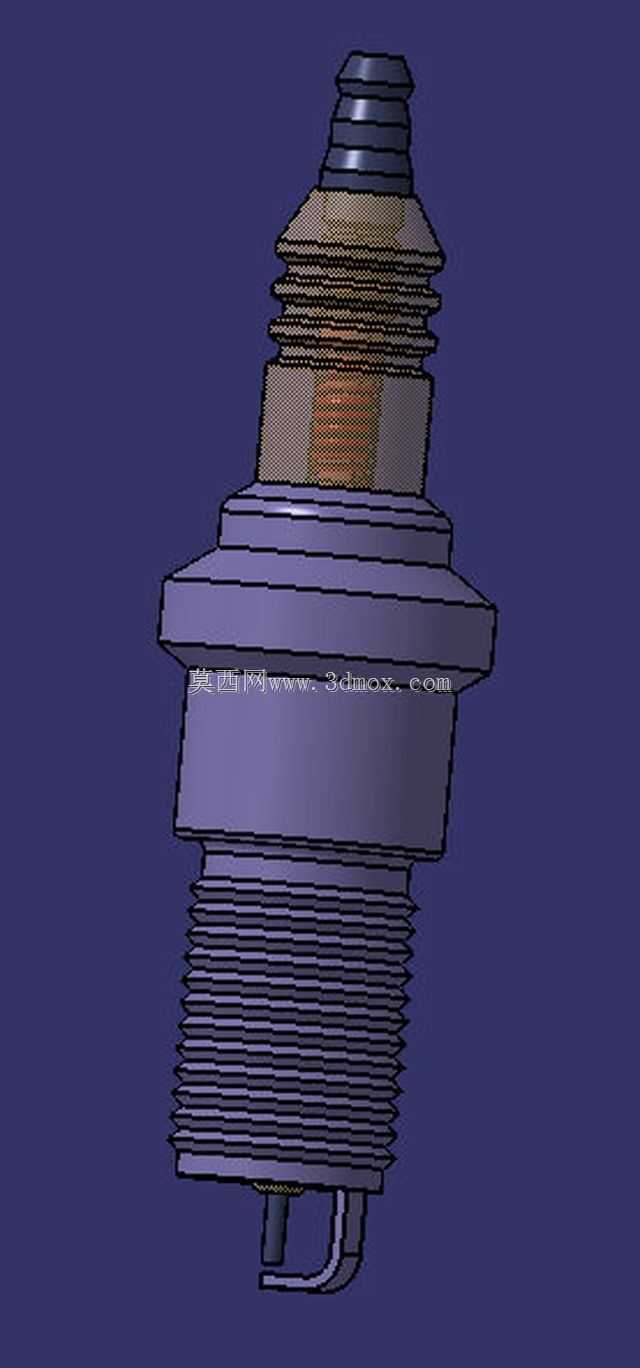

火花塞作为汽油发动机点火系统末端的核心执行元件,其结构设计直接决定燃烧室内混合气的点火可靠性与发动机运转稳定性。该三维模型完整还原了量产车用火花塞的全部结构特征,涵盖接线端子、陶瓷绝缘体、金属壳体、密封垫圈、侧电极与中心电极等关键组成部分,各部位的配合关系、螺纹规格、电极间隙均按照实际工业产品的装配逻辑搭建,可用于发动机点火系统结构教学、零部件装配演示以及周边配套部件的干涉校核工作。
从实际装车场景来看,火花塞的工作环境极为苛刻,其下部螺纹段旋入气缸盖的安装孔内,电极端直接暴露在燃烧室高温高压区域,需要承受燃烧瞬间数千摄氏度的燃气冲刷、数个兆帕的爆发压力,同时还要承受点火线圈输出的上万伏高压脉冲,在中心电极与侧电极之间形成稳定电火花,点燃气缸内被压缩的燃油与空气混合气体。上部的陶瓷绝缘体则需要在高温环境下保持可靠的绝缘性能,避免高压电沿壳体表面发生漏电,同时陶瓷表面设计的多道伞棱结构,能够大幅增加表面爬电距离,即便在发动机舱内存在油污、潮气的工况下,也能避免出现沿面闪络导致点火失效。
建模过程中首先梳理了各零件的装配层级:最顶端的接线螺母用于和点火线圈的高压输出端子插接,传递高压电能;往下延伸的陶瓷绝缘体采用氧化铝陶瓷材质,上部为光滑的六角防护段,中部的伞裙结构突出于金属壳体之外,下部收窄的瓷体尖端伸入燃烧室内部,中心电极贯穿绝缘体中心孔,通过导电密封剂与上部接线端子连通;外部的钢制金属壳体一方面加工有标准安装螺纹,用于拧入气缸盖,另一方面壳体上部的六角受力面可供火花塞套筒施加拧紧扭矩,壳体与陶瓷体之间通过滚压封装工艺实现牢固结合与密封,壳体下端面配套的密封垫圈在拧紧后被压合在气缸盖安装面之间,起到密封燃烧室燃气、防止漏气的作用。
安装边界方面,模型严格遵循车用火花塞的通用尺寸规范,螺纹段的公称直径、螺距、有效旋合长度均对应主流小排量乘用车发动机的常用规格,六角对边尺寸匹配标准火花塞套筒的夹持范围,整体轴向长度在建模时预留了气缸盖安装孔的深度余量,既保证电极端能够伸入燃烧室指定位置,又避免螺纹过长碰撞活塞顶面。电极部分的中心电极采用铜芯包覆镍基合金的结构,侧电极则从壳体下端面向中心弯折,两者之间保留符合点火要求的放电间隙,该间隙的大小直接影响点火能量与火焰核形成速度:间隙过小会导致火花能量不足,无法有效点燃稀薄混合气;间隙过大则会提高点火线圈的击穿电压需求,高速高负荷工况下容易出现断火。
在结构设计思路上,该模型还原的电阻型火花塞结构在内部集成了阻尼电阻,能够抑制点火过程中产生的电磁干扰,避免车载收音机、电控单元等电子设备受到点火脉冲的杂波影响。壳体螺纹的精度、密封面的平面度都在模型中做了细节体现,装配时螺纹部位需要按照规定扭矩拧紧,扭矩不足会导致密封垫圈压合不实出现燃气泄漏,扭矩过大则可能造成气缸盖螺纹滑牙、陶瓷壳体受力开裂。不同热值的火花塞会通过调整瓷体受热段的导热路径长度,改变电极部位的工作温度,热值偏低的热型火花塞导热路径更长,适合低转速、低负荷的短途工况,能够保持电极自清洁温度避免积碳;热值偏高的冷型火花塞导热路径更短,可将更多热量快速传递给气缸盖冷却水套,适合高转速、大负荷的持续运转场景,避免电极温度过高引发早燃。
该三维结构可直观展示火花塞从高压接线到电极放电的完整传力、传电路径,在进行发动机气缸盖设计时,可直接调用该模型校核安装孔的深度、螺纹孔位置、周围气门与喷油器的布局间隙,避免活塞在上止点位置与火花塞电极发生运动干涉,也能为点火线圈的布置、高压线束的走向提供准确的空间参照。
