25毫米两用开口梅花扳手结构设计

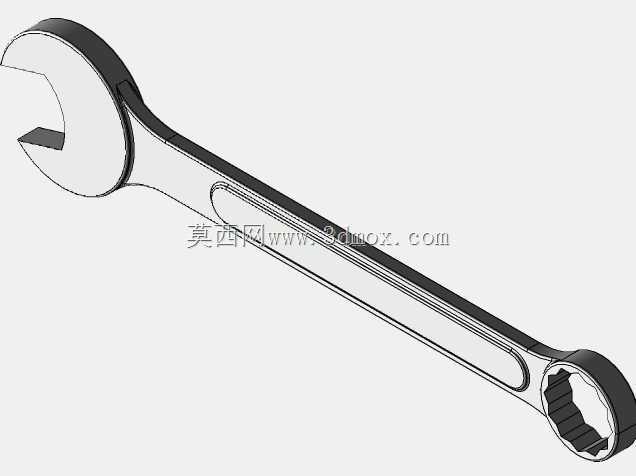

　　这款25毫米两用扳手的三维结构围绕现场拆装中最常见的螺栓紧固与松脱作业展开，一端采用开口扳口，另一端采用十二角梅花环头，中间由长柄杆身连接，形成兼顾快速套入和大扭矩承载的手动工具形态。开口端适合在螺杆外露、侧向空间受限或需要频繁脱出换位的位置使用，扳口卡入螺母对边后可通过小角度往复转动完成预紧；梅花端则适合终拧紧或锈蚀、高阻力紧固件的拆卸，环向包覆能够分散接触应力，减少螺母棱角打滑和卷边风险。

　　从实际维修和装配场景看，这类两用扳手广泛出现在设备检修、管道支架安装、钢结构辅助装配、机床外围维护以及工装夹具调整中。操作者在同一把工具上即可完成初拧、复拧和部分终拧动作，不必在开口扳手与梅花扳手之间反复更换。对于螺母上方有螺杆伸出、普通套筒无法垂直落下的位置，开口端可以从侧面进入；对于紧固件周围允许环向套入但需要较大力矩的位置，梅花端能够提供更稳定的受力面。

　　结构建模时，扳口部分并非简单开出U形缺口，而是需要考虑卡口深度、喉部过渡和两夹持面的平行关系。开口宽度对应25毫米紧固件对边尺寸，喉部要保证螺母能够顺利进入，同时根部不能形成尖锐应力集中区。模型中扳口头部厚度、外缘圆弧和柄部衔接区域均做了连续过渡，使扭矩从夹持面传递到长柄时，力流尽量沿杆身轴线方向展开。开口端外侧保留较宽金属实体，是因为扳拧时开口根部承受显著弯曲载荷，若过渡区过薄，长期使用容易在喉根部产生微裂纹。

　　梅花端采用多角内环结构，环头将螺母完全包围，受力点分布在多个角部接触区域。相比开口端，梅花头在转动时不易从紧固件上滑脱，也更适合施加较大扭矩。环头与杆身连接的颈部需要兼顾强度和避让空间：颈部过粗会影响靠近平面或凹腔内紧固件的使用，过细则会降低极限承载能力。模型中环形头部外缘采用圆滑轮廓，既减少热处理和锻造过程中的应力集中，也避免工具在狭窄空间内刮碰相邻零件。

　　杆身是扳手外形中最容易被忽视、却直接决定手感的部分。该模型的长柄并非等宽直板，而是沿长度方向形成宽窄变化和局部加强轮廓，靠近两端头部的位置截面较厚，中段则通过连续曲面收放。这样的处理一方面让工具在承受扳拧弯矩时，把材料更多布置在远离中性轴的位置；另一方面也为手握区域提供清晰的形态边界。柄部侧面的长槽式造型不仅是外观特征，也可理解为轻量化与刚度平衡的结果：在不明显削弱抗弯截面的前提下减少实体体积，并让工具轮廓更容易识别。

　　尺寸边界方面，25毫米规格指向扳手所适配的紧固件对边尺寸，而非柄部宽度或总长。实际使用时，选型首先要确认螺栓或螺母对边尺寸是否匹配，其次要关注头部厚度和杆身长度是否适合周围空间。开口端作业时需要侧向放入螺母，因此紧固件旁应留出扳口厚度和头部回转的间隙；梅花端作业时需要从紧固件轴向套入，因此螺母上方不能被长螺杆、盖板或管路完全阻挡。长柄带来较大力臂，操作者用较小手力即可获得较高拧紧力矩，但在精密连接或规定扭矩的装配场合，仍应配合扭矩扳手完成最终控制，不能仅凭经验替代定矩工具。

　　从建模学习角度看，该零件适合练习实体拉伸、轮廓放样、圆角过渡、环形阵列和局部切除等操作。头部与柄部的衔接是建模重点，若只分别建立两端头部再强行拼接，容易在交接面上出现硬棱和曲率突变；较合理的方式是先确定整体中线和关键截面，再通过连续实体把开口头、梅花头与手柄统一起来，最后处理扳口工作面、梅花内齿和表面细节。圆角顺序也会影响模型质量，通常应先完成主要力流结构，再添加大过渡圆角，最后处理小边缘倒角，避免特征失败或曲面破碎。

　　在工程应用中，扳手表面通常会经历锻造、热处理、喷砂或镀铬等工艺，三维模型虽然不直接表达材料金相，但结构上应预留工艺合理性。头部不能出现厚薄急剧变化的孤立厚大区域，否则热处理时变形和开裂风险增加；杆身凹槽也不应形成尖锐底部，以免成为疲劳裂纹起始点。对使用者而言，一把形态合理的两用扳手，价值不只在于能否卡住螺母，更在于频繁施力时是否稳定、滑脱风险是否低、在狭窄设备空间内是否能够顺利就位。
