这套滚轮支座结构最初是为车间重型平移工装台的侧向限位导向场景开发的,日常产线里重载托盘、焊接变位机底座、重型物料周转台车在沿预设轨道做直线往复移动时,单纯依靠地面平轮行走很容易出现走偏、侧向窜动,甚至脱轨卡滞的问题,这套带双侧立板夹持的槽轮支座,就是直接卡在侧向铺设的方钢或者轻轨侧边,把行走过程中的横向偏移量牢牢约束住,既可以作为水平行走轮的承载支座,也可以翻转90度安装作为侧向靠轮使用,适配的工况覆盖了自动化输送线端部限位、重型装配工位工件推移导向、仓储移动货架的轨道导向,还有小型工业设备短途移位的行走支撑。

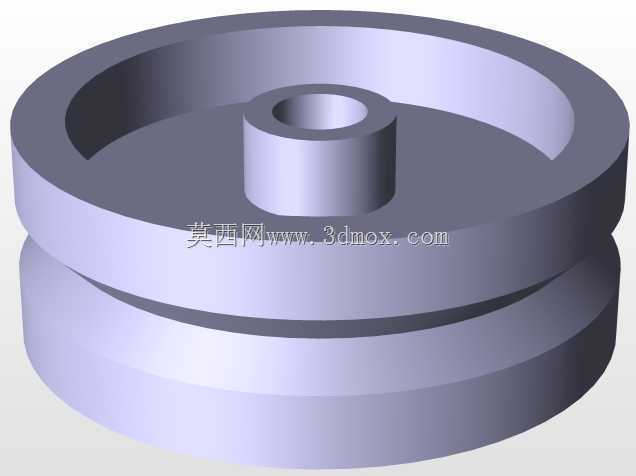

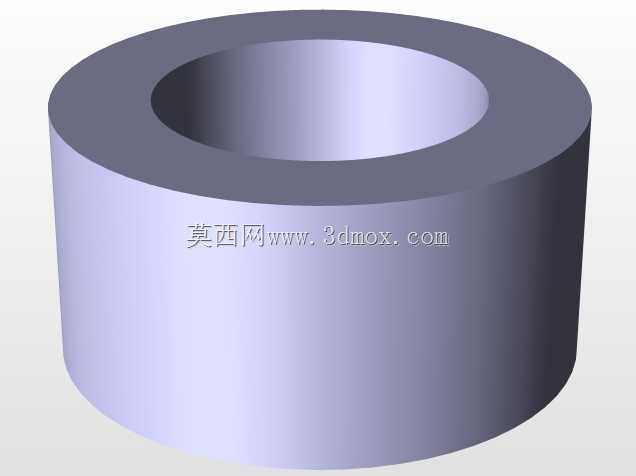

从实际使用的功能逻辑来看,核心的滚轮采用了带内凹环槽的轮体设计,环槽的弧度和常用的15kg轻轨、40方钢导向轨的外轮廓做了匹配,轮体和两侧立板之间预留了均匀的转动间隙,不会出现运行中轮面蹭侧板的卡滞问题;轮体中心的同轴凸台一方面是轮体自身的轴向定位止口,另一方面也预留了后续加装耐磨轴套、甚至换装深沟球轴承的安装空间,原始简易版本可以直接采用销轴穿接、铜套减磨,重载版本可以直接在两侧立板的同轴孔位压入轴承,把轮轴做成两端锁紧的固定轴,轮体随轴承内圈转动,侧向承载能力可以直接翻三倍以上,不需要改动支座的主体外形。

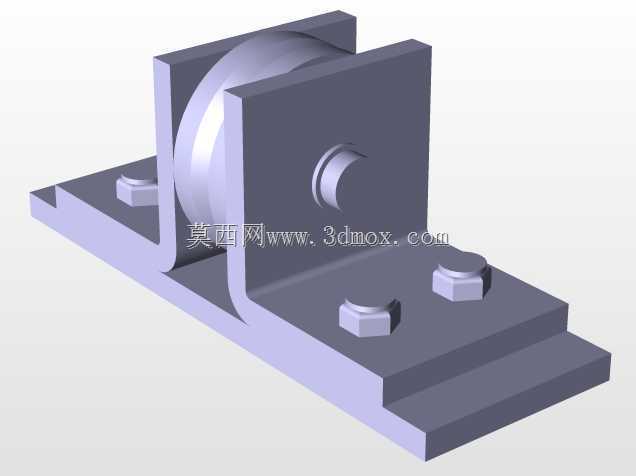

支座的主体支撑采用了折弯一体的L型弯板结构,竖直方向的两块平行立板和底部的水平安装底板是折弯成型后再做焊接加固,相比分体螺栓拼接的支座,整体刚性要强很多,承受侧向冲击力的时候不会出现立板外张变形的问题。底部安装面做了双层叠板的加厚设计,两个六角头螺栓的安装孔位做了沉台避让,螺栓锁紧之后头部完全沉入安装面以下,支座放在地面或者设备机架贴合面上的时候,不会出现螺栓顶起、支座放不平的问题;两个安装孔的孔距按照通用重型脚轮的安装孔间距做了适配,现场替换原有普通固定脚轮的时候,不需要在设备底座上重新钻孔,直接原孔位穿螺栓锁紧就能完成改装,现场改型的适配成本非常低。
设计过程中最先敲定的是轮槽和导向轨的配合间隙:间隙留得太小,轨道安装出现直线度误差的时候,轮槽会直接卡死在轨道上,推移阻力陡增;间隙留得太大,导向约束就失去意义,设备走偏的时候轮体甚至会直接从轨道侧面滑脱,最终把单侧间隙控制在1.5到2毫米,既可以补偿轨道安装的直线度公差,也能把横向窜动量控制在工装允许的偏差范围内。两侧立板的间距比轮体宽度宽出3毫米,避免焊接收缩之后立板间距变小夹住轮体,立板上穿轮轴的孔位采用同轴一次装夹加工,保证两侧孔的同轴度,避免轮轴装上去之后出现别劲、轮体转动不畅的问题。底部的安装底板边缘做了小的倒角去毛刺,现场安装的时候不会划伤装配人员的手套,也不会在喷涂漆面的时候出现漆料堆积在边角的问题。
安装边界方面,整套支座的底部安装面是完整的平面,贴合在设备底座的安装面上之后,两个锁紧螺栓的预紧力可以均匀分布在整个底板上,不会出现局部应力集中导致底板变形;竖直方向的总高度从底板底面到立板顶面的尺寸,预留了轮体最低点超出底板底面2毫米的余量,当作为行走轮使用的时候,轮体可以完全突出底板接触轨道,底板不会和轨道面发生摩擦;侧向安装作为靠轮的时候,立板的背面可以直接贴在设备的侧向安装立面上,额外加两个侧装螺栓就能完全固定,不需要额外做焊接支架。轮体两端和立板内侧的间隙也预留了防尘空间,车间里常见的焊接飞溅、打磨碎屑落到间隙里,不会直接把轮体卡死,日常维护只需要定期往销轴位置滴注润滑油,就能保证长时间运行无卡滞,针对多粉尘的铸造车间工况,还可以在两侧立板的外侧加装简易的防尘端盖,把轮轴的配合面完全盖住,进一步延长耐磨件的使用寿命。
