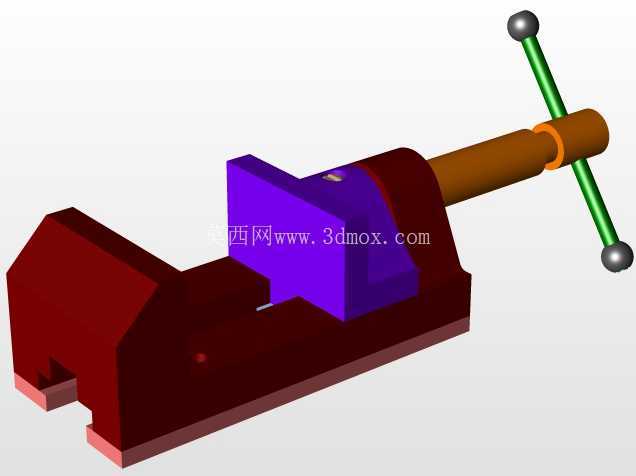

机加工用台虎钳装配结构三维设计

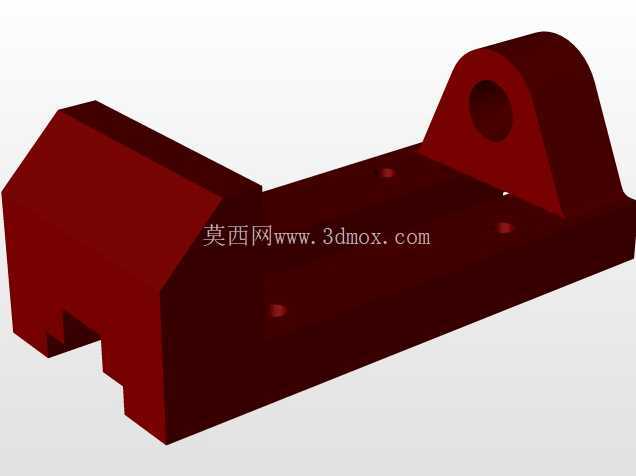

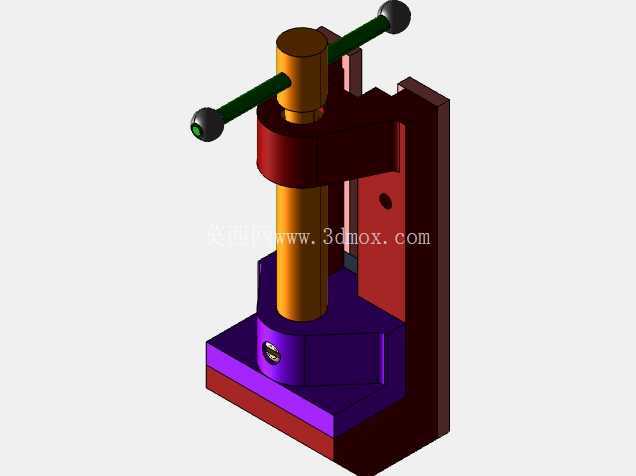

　　在常规机械加工、钳工装配、维修作业场景中，台虎钳是工位上不可或缺的基础夹持工装，这套装配结构完整覆盖了台虎钳从固定基座到活动钳身、传动丝杠、夹持钳口、操作手柄的全部核心部件，能够直接用于工位工装的选型参考、结构拆解学习以及同类型夹持设备的改型设计。从实际使用场景来看，这类台虎钳多安装在钳工工作台台面边缘，通过基座底部的固定螺栓完成锁紧，安装时需要保证钳口工作面与工作台边缘保持合适的伸出距离，避免长工件装夹时与台面发生干涉，常规适配的工作台安装孔位间距可根据钳身整体宽度调整，这套结构的固定钳身采用一体式铸铁结构设计，基座部分预留了三个对称布置的安装沉孔，能够适配M10-M12规格的紧固螺栓，安装后整体承重可满足100kg以内工件的装夹需求，不会出现钳身晃动或基座变形的问题。

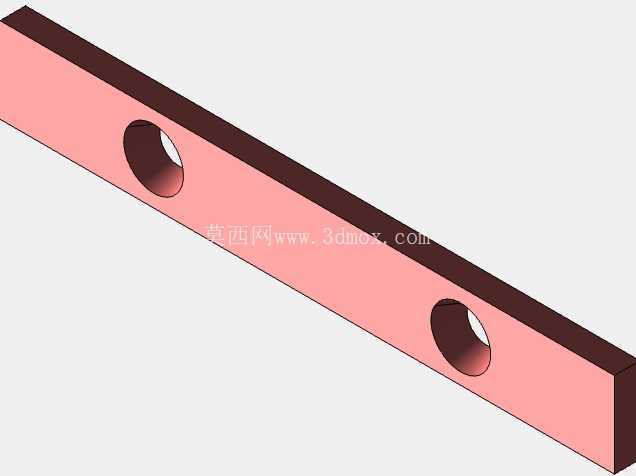

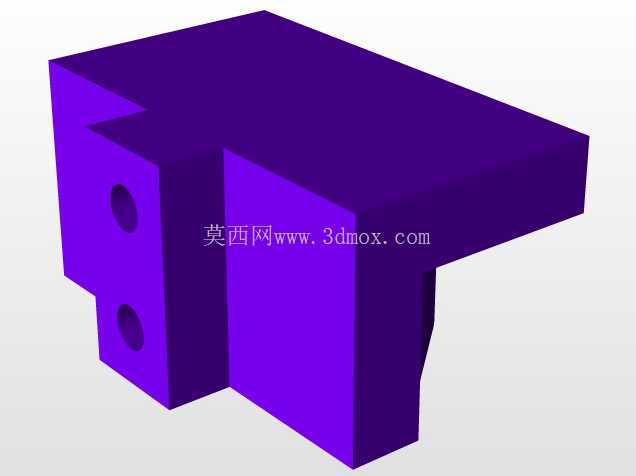

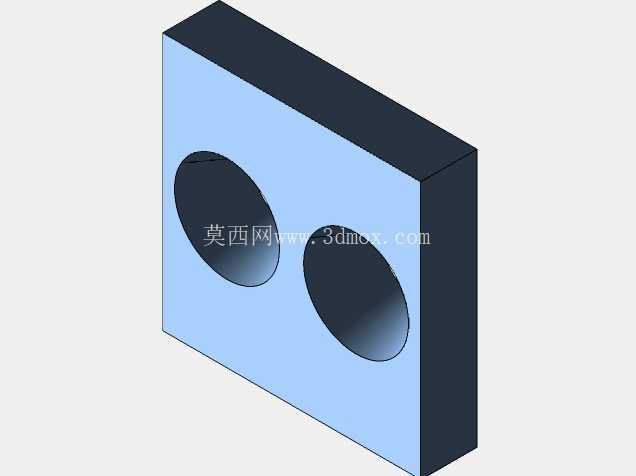

　　从功能特性来看，这套台虎钳采用丝杠螺母传动的夹紧方式，活动钳身与固定钳身的配合面采用燕尾槽导向结构，导向间隙可通过钳身侧面的调节镶条进行调整，长期使用出现磨损后无需更换整体构件，仅需调整镶条压紧量即可恢复导向精度，避免装夹工件时出现钳口偏移、夹持不稳的问题。钳口部分采用可拆卸式齿面结构，通过内六角螺钉固定在钳身安装槽内，齿面硬度经过淬火处理，夹持毛坯件时能够提供足够的摩擦力，防止工件在钻削、锉削、锯切作业中出现滑移；如果需要夹持精加工表面，也可更换为铜质或铝质软钳口，避免夹伤工件已加工表面，适配不同工序的装夹需求。传动丝杠采用梯形螺纹设计，相比普通三角螺纹具备更好的承重能力和自锁性能，夹紧工件后不会因为作业振动出现丝杠回松、夹持力下降的问题，丝杠端部与活动钳身的连接部位采用推力轴承结构，转动操作手柄时的阻尼感均匀，即便施加较大夹紧力也不会出现卡滞问题。

　　从设计思路来看，这套结构在建模时完全遵循实际加工的装配逻辑，所有零件的配合公差都按照常规工装的加工精度进行设定，固定钳身的燕尾导轨面与活动钳身的导向槽采用H7/f7的间隙配合，既保证活动钳身滑动顺畅，又不会出现过大的配合间隙影响装夹精度；丝杠与螺母的配合采用梯形螺纹的标准公差，螺母部分采用耐磨铜材质嵌装在固定钳身内部，长期磨损后可单独更换铜螺母，降低后期维护成本。操作手柄采用穿装式结构，穿过丝杠端部的通孔，两端设置限位挡头，转动时可根据所需夹紧力调整手柄的力臂长度，需要大夹紧力时可在手柄端部加装套管增力，日常轻量装夹时直接用手转动即可。整体结构没有冗余的复杂构件，所有零件都具备良好的加工工艺性，固定钳身和活动钳身采用铸铁铸造后经铣削、磨削加工即可成型，丝杠、手柄、连接螺钉均为标准件或常规机加工件，生产制造成本低，后期维护更换配件十分方便。

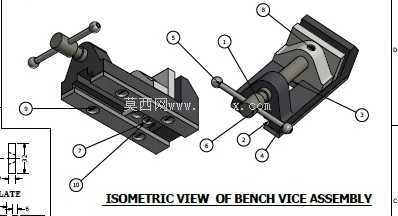

　　从安装边界尺寸来看，这套台虎钳的钳口最大张开量可达到125mm，能够适配常规尺寸的机加工零件、装配组件的装夹需求，钳身整体高度控制在150mm以内，安装在工作台面后不会占用过多的垂直空间，操作时手臂的作业高度符合人体工程学要求，长时间进行锉削、装配作业也不易产生疲劳。钳身的整体宽度为160mm左右，安装时在工作台边缘占用的横向空间较小，相邻工位的工装布置不会受到影响。在实际选型应用中，这类台虎钳不仅可用于常规钳工工位，也可适配小型钻床、砂轮机的配套装夹需求，将台虎钳固定在设备工作台上后，可完成小型零件的钻孔、打磨工序的工件固定，相比专用夹具具备更强的通用性，能够适配多品种小批量的加工场景，降低专用夹具的制造成本。结构建模过程中对所有运动部件都做了干涉检查，活动钳身在全行程移动过程中不会与固定钳身、丝杠、手柄等部件发生碰撞，转动手柄时的运动逻辑与实际设备完全一致，可直接用于生成装配爆炸图、作业指导书的配图，也可作为教学场景中工装结构认知的三维演示素材，帮助初学者快速理解台虎钳的传动原理和装配关系。
