摩托车前悬液压伸缩减震器结构

　　该结构对应两轮车辆前悬架中常见的伸缩式减震总成，主体由中心阻尼杆、外置螺旋压缩弹簧、上端铰接座、下端带安装孔叉耳以及螺纹调节段组成，建模时把弹簧、活塞杆、缸筒、端部连接座和限位台阶拆分为独立零件，便于在装配环境中检查同轴关系、弹簧压缩行程和端部安装姿态。实际使用中，这类部件主要承担车轮与车架之间的垂向力传递，在路面冲击传入车身前，通过弹簧储存和释放能量，再由阻尼结构抑制弹簧反复振荡，使轮胎在颠簸后尽快恢复贴地状态。

　　从应用场景看，伸缩式减震器广泛出现在摩托车、电动两轮车、轻型全地形车以及部分小型试验车的前悬位置。上端通常通过衬套或螺栓与车架方向管附近的摇臂、支架相连，下端则与前轮轴附近的摆臂或叉体连接；两处连接点的中心距决定了悬架静姿态，安装孔直径、叉耳开档和铰接座宽度则直接影响互换性。建模过程中需要特别保留端部孔位、圆柱配合面和螺纹段的边界，因为这些特征在整车布置时会与轮轴、衬套、锁紧螺母和调节环发生真实装配关系。

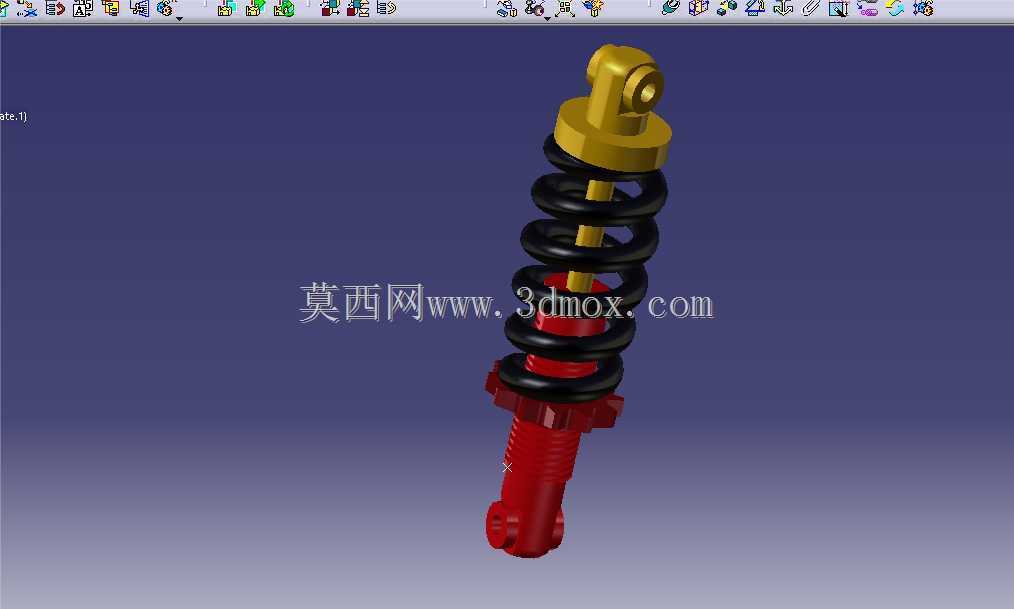

　　外形上，螺旋弹簧套在阻尼杆外侧，弹簧两端分别抵靠上弹簧座和下支撑面。弹簧中径、丝径、有效圈数和端部并圈形式会影响刚度与侧向稳定性；若弹簧内径与缸筒外径间隙过小，压缩过程中容易出现擦碰，若间隙过大，则在侧向力作用下弹簧可能产生偏磨。中心杆系需要保证活塞杆、缸筒和弹簧轴线基本重合，端部铰接孔轴线则应与车轮轴线保持设计要求的平行或角度关系，否则悬架运动时会引入附加弯矩。

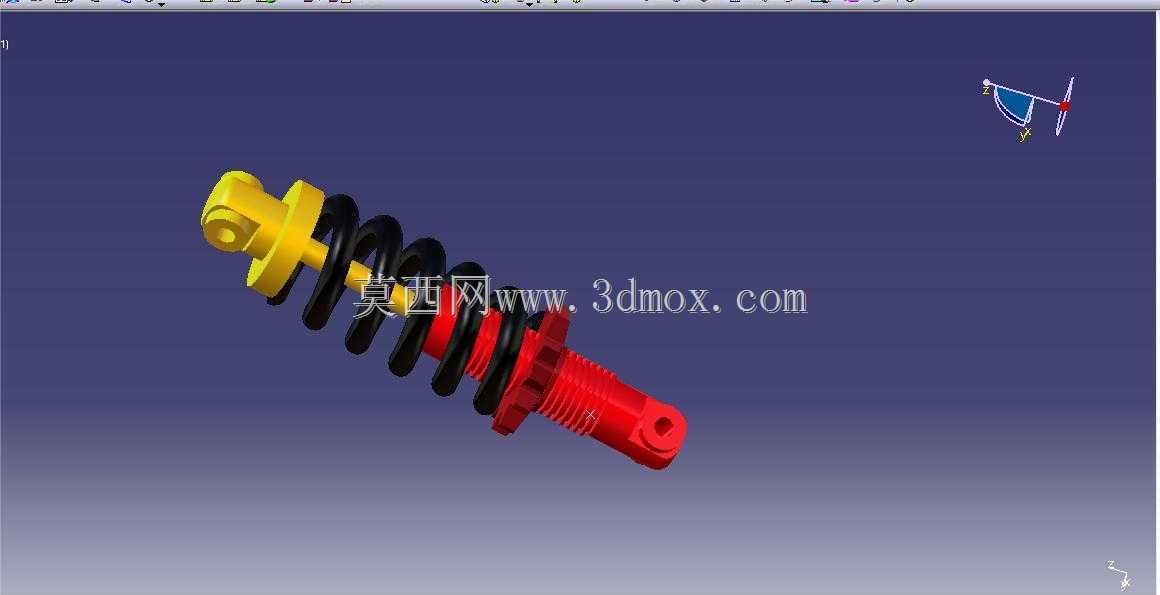

　　下端红色部分表现为带外螺纹的筒身和叉形连接端，螺纹段一般用于弹簧预紧力调节或安装限位环。工程建模时不能只把螺纹当作视觉纹理，应明确大径、小径、螺距方向以及调节环的运动范围；叉耳处的通孔需要与轮轴或销轴尺寸匹配，孔端倒角和根部圆角也要体现，因为这些位置在冲击载荷下存在应力集中。上端黄色铰接座采用带孔耳板结构，承担拉压双向载荷，耳板厚度、孔边距和过渡圆角都是结构校核时关注的重点。

　　设计思路上，这类减震器并非单纯追求外观细长，而是在有限悬架空间内平衡行程、刚度、阻尼和安装强度。静载时弹簧已有预压缩，用来支撑车身质量；遇到凸起路面，轮端向上运动，弹簧被进一步压缩，阻尼杆同步伸缩；落入凹坑时，弹簧推动车轮向下贴地，阻尼则控制回弹速度。若弹簧刚度过高，小振动传递生硬，轮胎抓地感下降；刚度过低，则大冲击下容易打底。阻尼过小会造成车身多次起伏，阻尼过大又会使悬架反应迟滞。

　　在三维装配中，应按自由状态、静载状态和极限压缩状态分别检查干涉。自由状态用于确认零件外形和包装空间；静载状态关注弹簧预压后各支座是否贴合；极限压缩状态则要验证橡胶缓冲块、弹簧并圈、缸筒行程末端以及叉耳与周边件的最小间隙。对于摩托车前悬，还需结合转向角、制动反力和轮端跳动轨迹判断减震器是否会与挡泥板、线束、制动软管发生干涉。

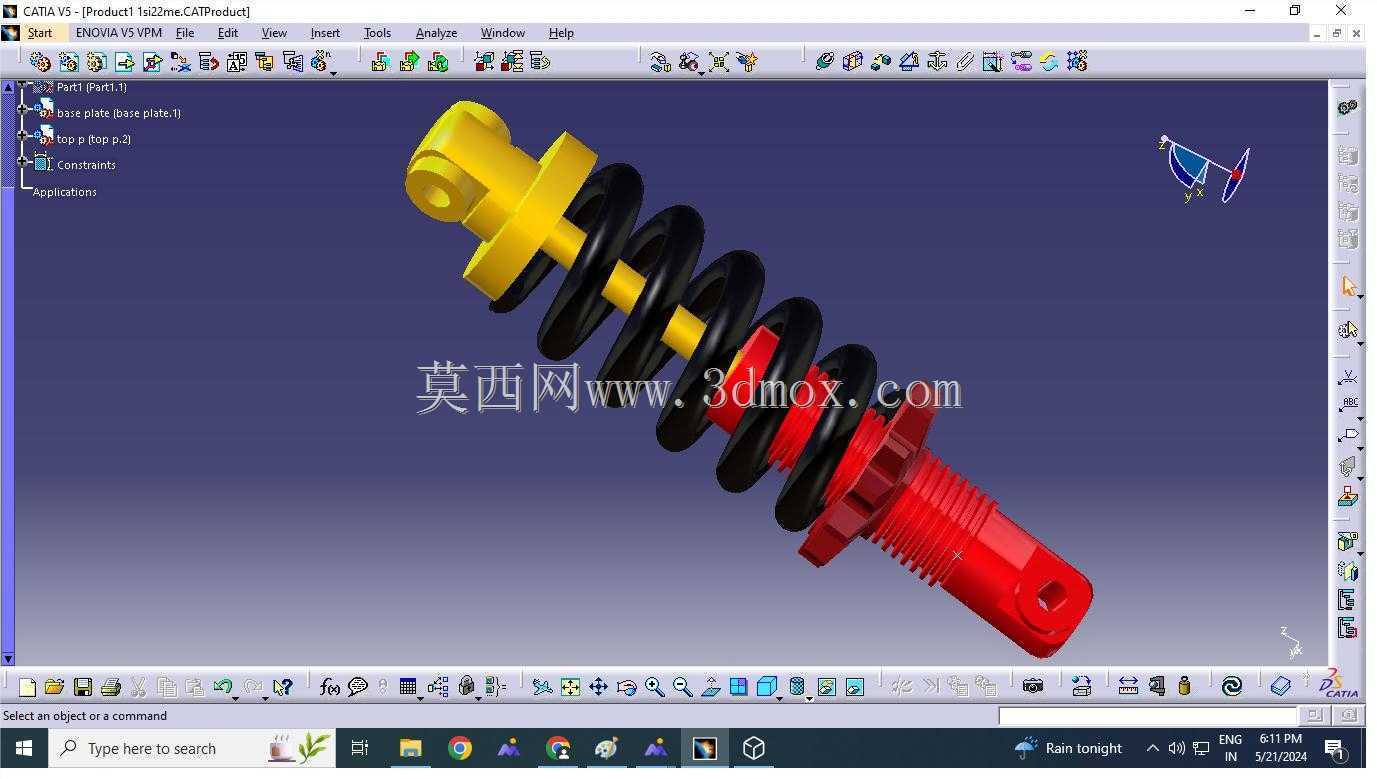

　　结构表达方面，模型将弹簧的连续螺旋曲面、活塞杆的细长圆柱面、下端筒身的环状螺纹以及端部铰接孔都进行了明确建模，能够用于结构展示、装配关系教学和初步布置校核。对于从事整车底盘设计的人员，该类件的核心不只是一根弹簧和一根油缸，而是连接轮胎跳动与车身姿态的功能总成；孔位、行程、弹簧座直径、阻尼筒外径和两端连接形式，均需在设计早期纳入边界条件。
