交流稳压器压紧复位圆柱螺旋弹簧

　　在交流稳压器的调压与触点压紧机构里，弹簧并不是一个可以随意替换的小件。它承担着把碳刷、压块或调节机构持续压向调压接触面的任务，压力过小会出现接触跳动、调压迟滞，压力过大则会增加碳刷磨损和驱动阻力。这个模型对应的是一种两端收口的圆柱螺旋压缩弹簧，主体由等直径圆丝绕制而成，螺旋圈沿轴线均匀分布，端部逐渐并圈并形成近似封闭的支承端。这样的端部处理能让弹簧在装配后获得较稳定的支承面，减少受压时的侧向滑移和偏载。

　　从结构形态看，弹簧中段保持较一致的节距，相邻簧丝之间留有明确间隙，用于提供压缩行程；两端圈距缩小，簧丝逐步靠拢，便于与压盖、柱塞或定位柱配合。实际布置时，弹簧通常套在导向杆外侧，或放入带底孔的弹簧座内。导向结构的直径不能过大，否则会与簧丝内侧发生摩擦；也不能过细，否则弹簧在反复压缩过程中容易失稳弯曲。比较稳妥的做法是让导向直径与弹簧内径之间保留均匀间隙，既能约束径向偏移，又不影响轴向伸缩。

　　这类弹性件在稳压器中的作用并不只是“顶紧”。当调压机构随电压波动移动时，弹簧需要在一定变形范围内维持近似恒定的压紧力；当设备受到振动、运输冲击或温度变化影响时，它还要吸收微小窜动，避免触点瞬间脱离。因此，设计时不能只关注自由长度，还必须同时校核压并长度、工作行程、初始预压力和最大载荷。若弹簧在正常工作位置已经接近压并状态，后续调节余量会明显不足；若自由状态下预压量太小，机构又可能在轻载时产生异响或松脱。

　　建模过程中，螺旋主体适合沿一条圆柱螺旋线扫描圆截面完成。螺旋线的中径、丝径、圈数和节距直接决定弹簧的刚度与外形边界。端部收口不能简单做成与中段完全相同的等距螺旋，否则两端支承面会呈现明显的螺旋高差，装配后接触不平稳。工程建模时通常会把端部圈数逐步并紧，使末端形成较平整的承托区域；若用于高精度导向场合，还可对端面进行磨平处理，使两端支承面与轴线保持垂直。

　　外形尺寸方面，需要重点控制弹簧外径、内径、自由长度和有效圈数。外径决定它能否落入安装孔或压套内部，内径决定它与导向柱的配合关系，自由长度则影响预压缩量。安装边界不仅包括静止状态下的空间，还包括弹簧被压到最大工作位置时所占的轴向长度。周围零件应预留出簧丝直径偏差、端部并圈厚度以及压缩后的径向膨胀量，不能按理论线径完全贴死布置。对于靠近碳刷架或滑动件的位置，还要考虑弹簧侧向弯曲后是否会摩擦相邻壳体。

　　从受力角度看，圆柱螺旋压缩弹簧在轴向载荷下主要发生扭转变形，簧丝截面承受剪切应力。圈数增加会降低刚度，使相同载荷下变形更大；丝径增大则会显著提高承载能力，但同时降低柔性。中径变化同样敏感：中径过大，弹簧容易柔而失稳；中径过小，虽然结构紧凑，但应力水平和制造难度都会上升。稳压器内部空间通常比较紧凑，弹簧需要在较小直径和有限长度内提供合适弹力，因此参数之间往往要反复折中。

　　在装配关系上，弹簧的一端可抵在固定支架或壳体沉台上，另一端压在活动压块、碳刷架或张紧滑块上。预压后，两端都不应出现点接触或尖角切削。若弹簧座边缘存在锐边，长期往复载荷下可能损伤簧丝表面，形成疲劳裂纹源。较合理的结构是在支承位置设置圆角或平整沉面，让端部并圈均匀受力。对于需要拆卸维护的部位，弹簧座还应保留取放空间，避免弹簧被侧向卡死。

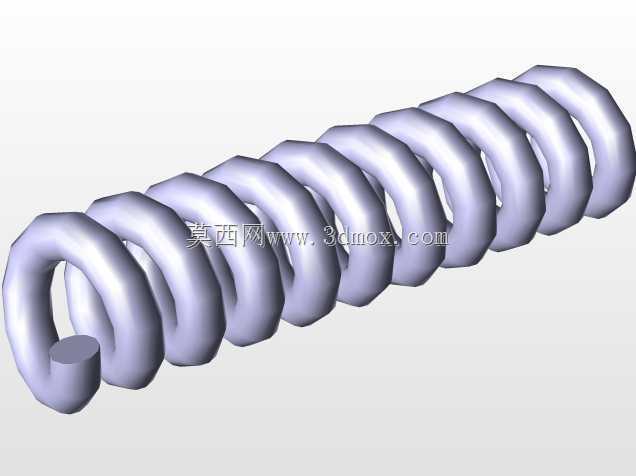

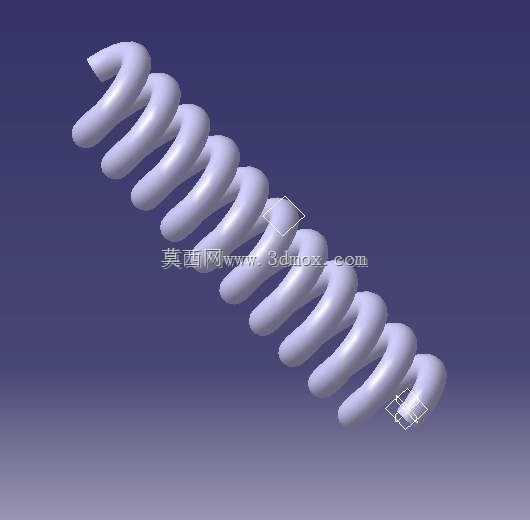

　　该模型把螺旋走向、端部收口和圈间间隙表达得比较清楚，适合用于稳压器压紧机构的空间校核、运动模拟和装配关系检查。在三维环境中，可以直接把弹簧放入导向杆与压块之间，检查自由状态是否超出壳体边界，压缩状态是否发生压并，以及端部是否与邻近零件干涉。若后续进入工程细化，还可在此基础上补充材料、丝径公差、端部磨平、表面处理和疲劳寿命要求，使外观模型转化为可用于制造与检验的零件结构。
