五缸星型径向发动机半成品结构设计

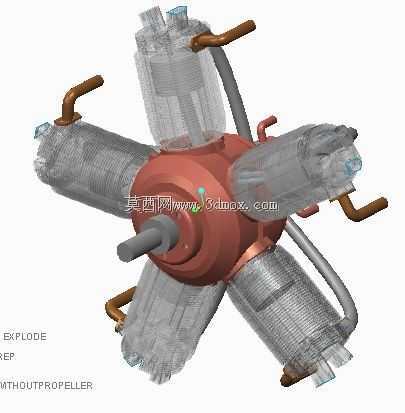

　　这款径向发动机采用五缸星型布局，核心设计围绕中心曲轴的动力输出端展开，五个气缸沿中心壳体周向均匀分布，相邻气缸轴线夹角为72度，这种布局能在最小的径向空间内集成多缸做功单元，相比直列或V型布局，同排量下轴向长度可缩短40%以上，非常适合对轴向安装尺寸有严格限制的动力场景。从结构细节来看，中心的红色铸造壳体承担了曲轴支撑、油路分配、气缸定位的多重功能，壳体上预留的油路接口对应每个气缸的润滑点位，外置的铜质管路为润滑油输送通道，建模时特意保留了管路的弯折走向，完全匹配实际加工中的弯管工艺参数，避免出现管路干涉缸体散热片的问题。每个气缸的透明建模部分清晰展示了活塞与缸壁的配合间隙，活塞销与连杆小头的连接采用全浮式设计，

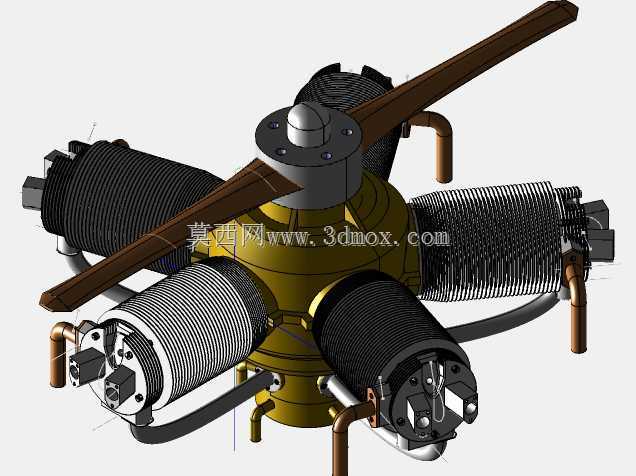

　　连杆大头统一铰接在曲轴的曲柄销上，这种多连杆共销的结构是径向发动机的核心特点，建模时对曲柄销的受力面做了加厚处理，对应实际工况下多缸交替做功带来的交变载荷。输出轴从中心壳体前端伸出，轴端预留了标准键槽，可直接连接螺旋桨或动力输出法兰，安装边界上，五个气缸的外轮廓构成的最大径向直径为320mm，输出轴伸出长度为45mm，后端壳体的安装法兰直径为120mm，法兰上均布6个M8的安装螺孔，可直接适配标准的发动机安装支架。目前的模型为半成品状态，已完成核心运动部件的装配关系搭建，后续可补充散热片细节、点火系统管路、进排气门组件等结构，可直接用于航空模型动力改装、小型动力设备的结构验证、机械原理教学演示等场景，

　　建模过程中严格遵循机械装配的公差配合要求，活塞与缸壁的间隙设定为0.03mm，连杆大头与曲柄销的配合间隙为0.02mm，所有运动部件均预留了合理的运动空间，不会出现运动干涉问题，可直接导入动力学仿真软件进行做功过程的模拟计算。
