星型五缸径向活塞动力总成

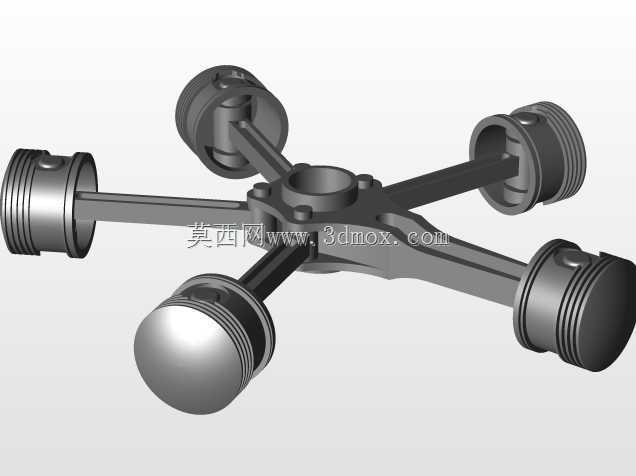

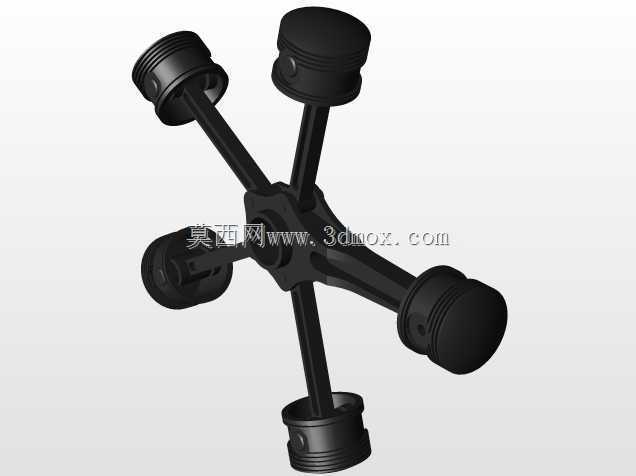

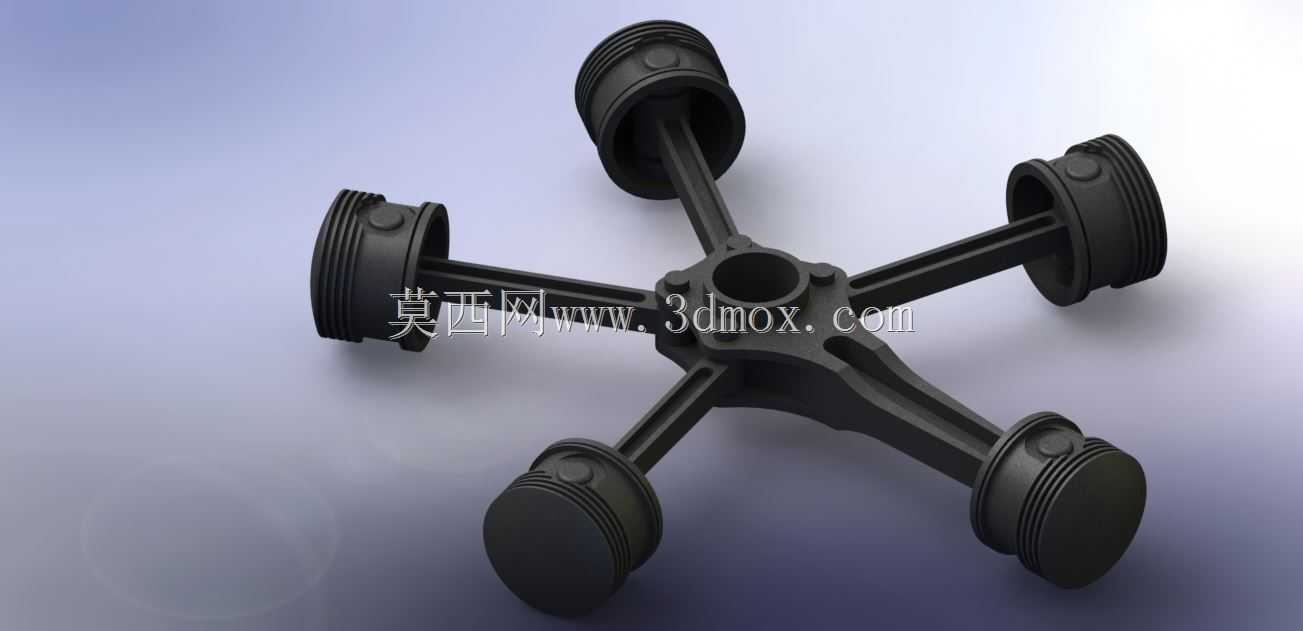

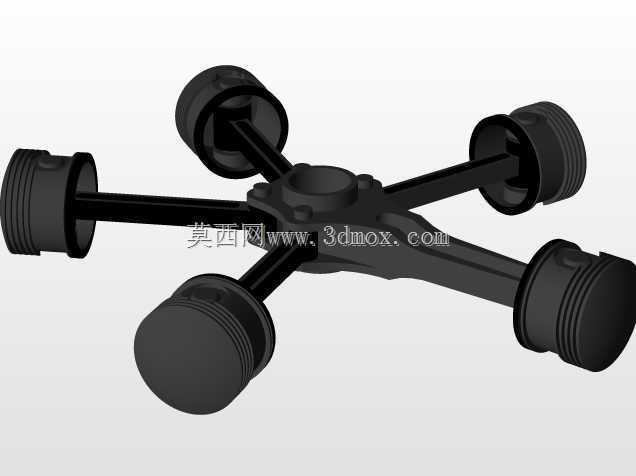

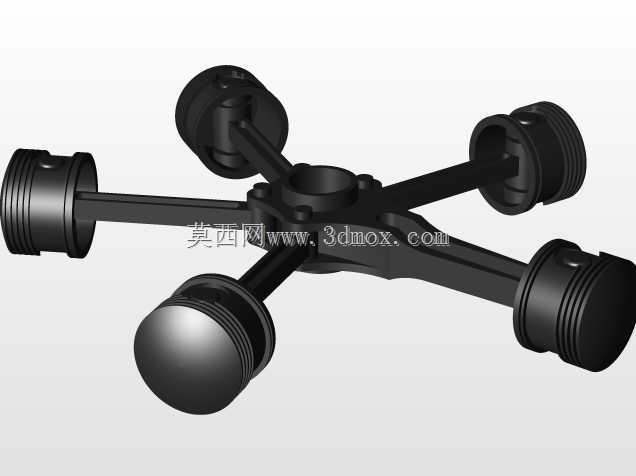

　　这套径向布置的活塞连杆总成，在早期航空动力、小型固定式动力机组以及特种轻型装备的动力改造场景中十分常见，区别于直列、V型排布的动力结构，五组活塞沿中心曲轴座呈放射状均匀分布，整周排布的结构天然具备动平衡优势，多缸交替做功时输出扭矩的波动幅度远小于同缸数直列机型，运转过程中曲轴承受的径向载荷可以沿周向相互抵消，主轴颈的偏磨风险大幅降低。从实际装机的使用逻辑来看，这类径向动力结构最初大量应用在轻型通航飞机上，星形排布的缸体全部裸露在迎风气流中，风冷散热效率远高于包裹在机匣内部的直列缸组，不需要布置复杂的水冷管路、散热水箱与冷却液循环回路，整机自重可以控制在很低的水平，对于对载荷重量极其敏感的轻型飞行器来说，每缩减一公斤无效自重都能换来有效载荷或者航程的提升。后续这类结构也衍生到了小型应急发电机组、林区作业的移动式动力站、早期雪地摩托与特种两栖装备的动力单元中，在缺乏冷却水源、维护条件简陋的野外作业场景下，结构简单、故障点少的径向活塞机组适应性极强。拆解这套总成的结构设计逻辑，中心位置是集成了主轴安装孔的星形曲柄座，五个连杆沿周向72度夹角均匀向外延伸，每根连杆的外端直接铰接活塞组件，活塞外圈预留了多道环槽，用来装配气环与油环，工作过程中活塞在对应缸套内做往复直线运动，通过连杆将推力传递到中心曲柄机构，把活塞的直线往复运动转化为曲轴的旋转扭矩。设计阶段首先要锁定的是中心主轴的安装边界，主轴孔的同轴度、

　　端面的安装法兰厚度直接决定了整机装机之后的回转精度，五个连杆的铰接孔位置度必须严格管控，周向角度偏差如果超出允许范围，运转过程中会出现各缸做功行程不同步、附加交变载荷陡增的问题，轻则引发整机振动超标，重则导致连杆轴瓦过早疲劳失效。连杆的截面采用工字形构型，在保证轴向抗拉压刚度的前提下尽可能剔除冗余材料，往复运动的活塞连杆组件重量越轻，曲轴高速运转时产生的惯性力就越小，动平衡调校的难度也会同步降低。活塞部分的外形尺寸需要和配套缸套的内径做匹配设计，活塞裙部预留了合理的热膨胀间隙，避免机组高负荷运转温度升高之后，活塞受热膨胀在缸套内出现卡滞；活塞环槽的宽度、深度尺寸按照密封工况要求设定，气环负责封锁燃烧腔的高压燃气，

　　避免压缩行程压力泄漏导致动力输出不足，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。从整机安装边界来看，放射状排布的五个活塞在运动到外止点时，整机会形成一个圆形的外轮廓包络面，相比同排量直列机组狭长的外形，径向结构的轴向尺寸非常紧凑，装机时不需要沿曲轴方向预留很长的安装空间，反而在径向圆周方向需要留出足够的缸体散热、装配检修空间，这种布局特性非常适合安装在机头位置的航空动力场景，螺旋桨直接对接主轴输出端，缸组环绕曲轴排布的外形可以充分利用迎风面的冷却气流。结构建模过程中需要重点核对各运动部件的干涉边界，曲轴转动时连杆会围绕中心曲柄销做周期性摆动，要逐一校验每一个转角位置下，相邻连杆之间、

　　连杆与中心机匣之间是否存在运动干涉，活塞往复运动的全行程范围内，活塞端面不能和缸盖、曲柄座发生碰撞。这类径向动力结构相比常规直列机型，最大的特性是做功重叠度高，五缸按照点火顺序交替推动曲柄，曲轴每旋转一周会有多次做功行程叠加，输出的扭矩曲线非常平缓，不需要搭配大质量的飞轮来储存平稳运转的惯量，进一步缩减了整机的重量。在野外维护场景下，周向排布的缸组可达性很好，单独更换某一个缸的活塞、环组或者连杆时，不需要拆解整排缸体，正对检修位置的缸件可以直接拆卸操作，在航材维护、野外站点抢修的场景下能大幅缩减停机检修的时长。建模时所有铰接位置的配合间隙都要按照实际装配公差设定，活塞销与连杆小头、连杆大头与曲柄销的配合公差直接影响整机运转的间隙手感，间隙过大会引发运转异响与冲击载荷，间隙过小则会在热态下出现润滑油脂膜无法建立、铰接面烧蚀的问题。整套总成的结构完全围绕径向动力的紧凑、轻量、易风冷的核心需求展开，没有多余的冗余结构，每一处截面厚度、加强筋的布置都对应着往复运动的载荷传递路径，是典型的面向特殊工况优化的活塞动力结构。
