直列三缸内燃机曲柄连杆机构结构模型

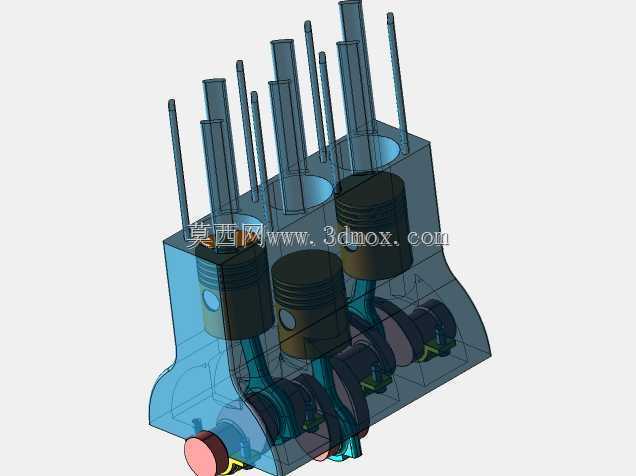

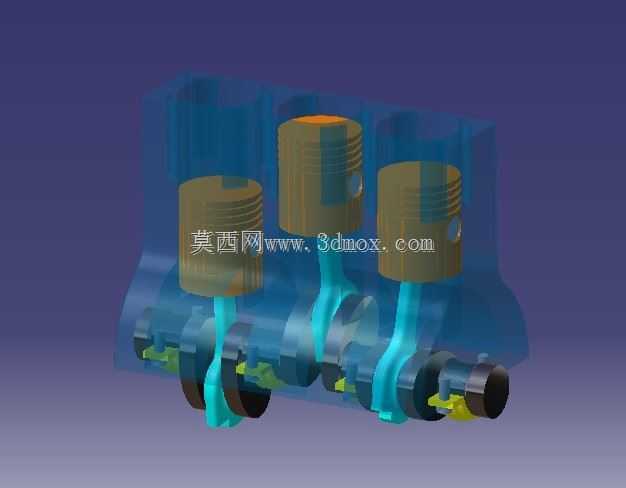

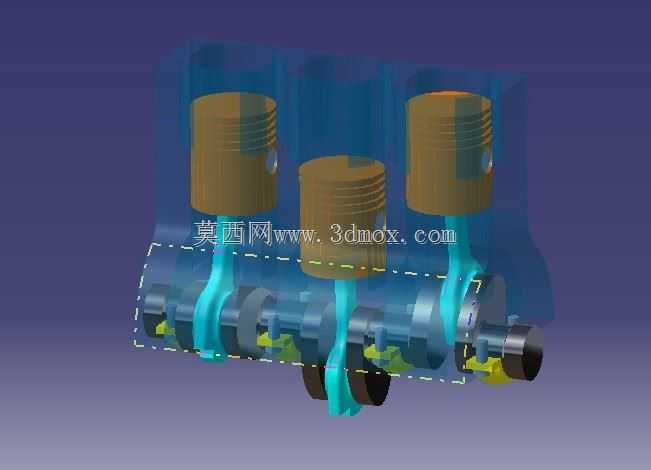

　　这套直列三缸动力单元的结构数模，完整还原了往复式内燃机核心做功模块的装配关系，在乘用车小排量动力开发、通用机械动力配套、职业院校理实一体化教学场景中都有很高的参考价值。从实际工程落地的角度看，三缸布局的核心优势是整机长度更短，相比同排量四缸机型少了一套活塞连杆组件与对应进排气配气结构，曲轴轴向尺寸能压缩15%左右，非常适合前置前驱车型横置动力舱的布局需求，也能适配小型发电机组、农用机械这类对安装空间有严格限制的配套场景。模型采用半透明缸体的展示形式，能清晰观察到内部活塞、连杆、曲轴、活塞销的配合逻辑，三个活塞沿曲轴轴向等距排布，对应曲柄销互成120度夹角，这种相位设计能让做功行程均匀错开，相比直列双缸机型的动力输出平顺性有明显提升，

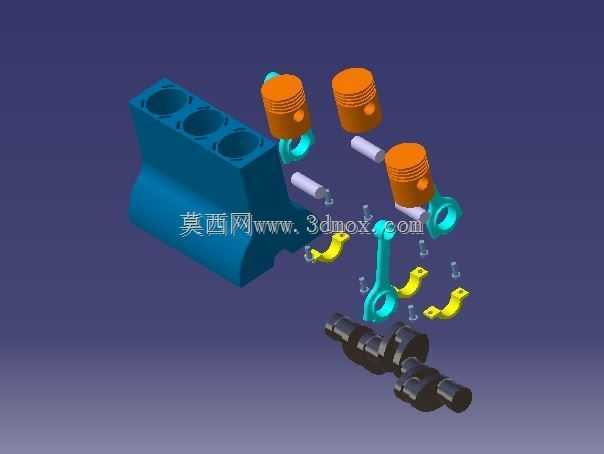

　　同时曲轴平衡块的配重角度完全匹配活塞连杆组的往复惯性力，能抵消一阶往复惯性力矩的大部分波动，实际量产机型中配合平衡轴结构就能达到接近四缸机的振动控制水平。设计层面上，这套结构的建模逻辑完全遵循量产内燃机的工程规范：活塞裙部的型线预留了热膨胀余量，活塞销与连杆小头的配合采用全浮式设计边界，连杆大头采用剖分式结构匹配曲轴曲柄销的装配需求，曲轴主轴颈的支撑点位对应缸体主轴承座的安装位置，所有配合面的间隙设定都参考了量产水冷汽油机的公差范围。从安装边界来看，直列三缸的缸体顶面进排气侧的安装平面预留了缸盖螺栓的布置空间，曲轴输出端的法兰结构匹配离合器或变速箱输入轴的连接尺寸，缸体下端的油底壳安装面为平面密封结构，

　　整机宽度与同排量四缸机基本持平，轴向长度缩短后能给动力舱留出更多的散热模块、悬置结构布置空间，在混动车型的动力系统集成中，这种短轴向的动力单元还能给驱动电机、电控模块留出安装位置，适配P2、P3架构的混动布局需求。在实际的动力配套场景中，这类三缸结构的动力单元常用在1.0L-1.5L排量区间的乘用车、小型工程机械、园林机械上，相比同功率的双缸机型，它的做功频率更高，动力输出的持续性更好，高转速区间的运转平稳性更优；相比四缸机型，它的运动部件更少，机械摩擦损失更低，整机热效率更容易做高，同时整机重量能降低10%左右，对于轻量化要求较高的车型来说有明显的配套优势。建模过程中对曲柄连杆机构的运动干涉做了完整校核，

　　活塞运行到上止点时与缸盖燃烧室的间隙、连杆摆动过程中与缸筒内壁的间隙、曲轴转动时平衡块与缸体内部加强筋的间隙都预留了足够的安全余量，完全符合实际工程设计的校核要求，对于刚接触动力总成设计的结构工程师来说，这套数模能帮助快速理解直列三缸机的曲柄排布逻辑、活塞连杆的运动规律、缸体内部的结构避让设计要点，也能作为教学演示模型直观展示四冲程内燃机的做功过程，帮助学员理解曲柄连杆机构如何将活塞的往复直线运动转化为曲轴的旋转扭矩输出。
