管壳式列管换热器三维结构设计作品

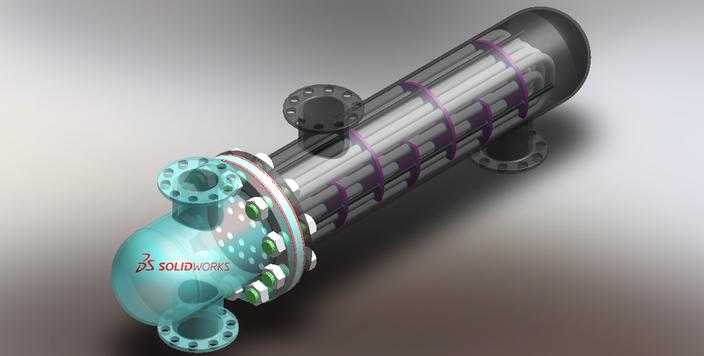

本作品为管壳式列管换热器的三维建模设计成果，建模过程依托三维参数化设计思路完成，首先对换热器的整体功能结构进行拆解，将设备划分为前端管箱、壳体管束段、后端封头等核心功能模块，逐模块完成特征建模。建模阶段优先搭建整体装配基准轴与基准面，保证各段筒体、法兰、接管的同轴度与装配精度，管箱部分采用半透明材质渲染，可直观展示管箱内部的介质分流腔结构，清晰呈现流体进入换热管前的导流路径。管束部分按照实际布管规则完成每根换热管的阵列排布，同时设计了多道折流板结构，折流板通过定距管与拉杆完成固定装配，建模时精准还原了折流板的切口角度与管孔配合间隙，保证壳程流体能够在折流板的导向下形成错流路径，有效提升换热效率。壳体上的进出口接管、法兰连接结构均按照标准管件尺寸建模，法兰上的螺栓孔采用圆周阵列特征完成，螺栓、螺母等标准件按照装配关系完成配合，还原了设备法兰连接的密封结构细节。渲染阶段针对不同部件赋予差异化材质：管箱与封头采用带通透质感的浅蓝色半透明材质，既保留金属基材的质感，又可直观展示内部结构；换热管采用亮面金属材质，管束间的紫色密封隔圈采用高饱和度橡胶材质区分，壳体与外部接管采用哑光碳钢材质，通过材质差异清晰区分设备的不同功能部件，让整体结构展示层次分明。设计过程中兼顾了结构展示的直观性与装配逻辑的合理性，所有部件的装配约束均按照实际设备的安装逻辑设置，可通过剖切、透明度调整等操作查看内部的管束排布、折流板布置、密封结构等细节，完整还原了管壳式换热器的工作结构原理，清晰呈现管程与壳程的流体流动路径，直观展示两种介质通过换热管壁完成热量交换的结构基础，整体建模精度满足结构展示、原理演示的使用需求，各部件的特征参数可编辑调整，便于后续根据不同工况参数修改设备尺寸规格。
