汽车排气尾段消声弯管总成结构

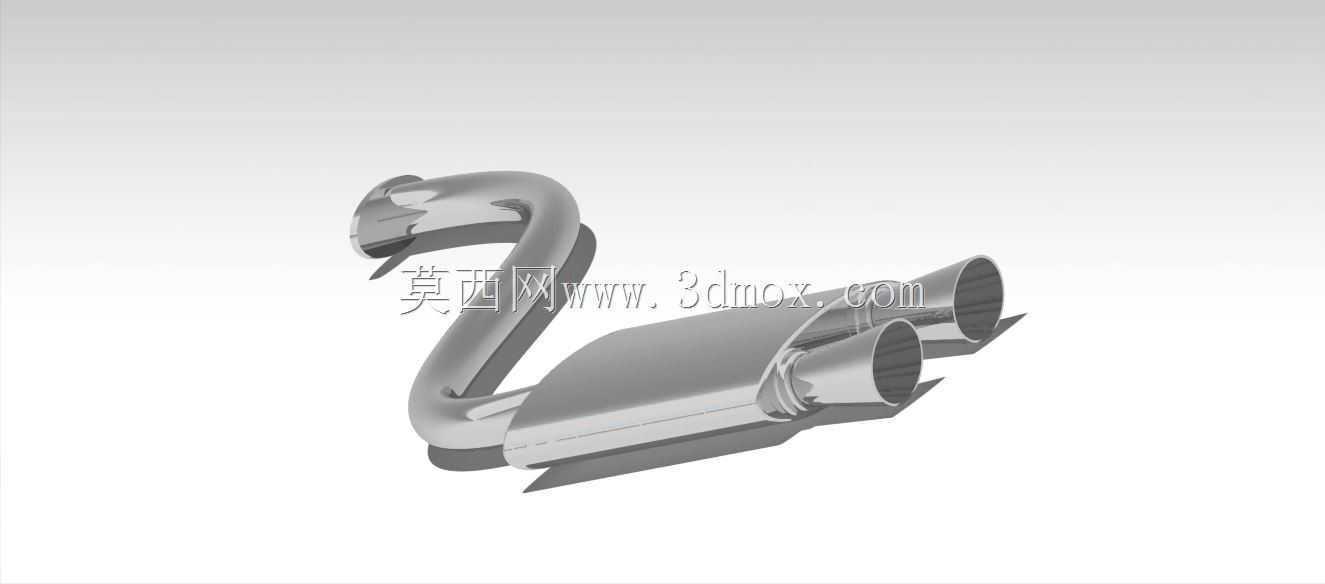

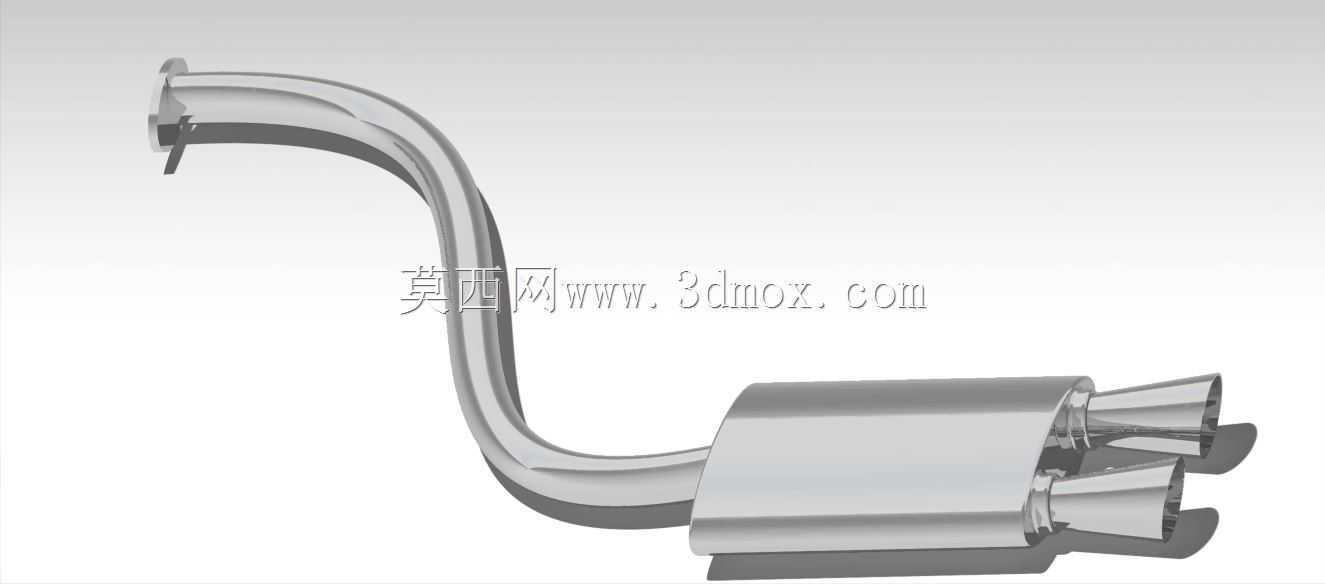

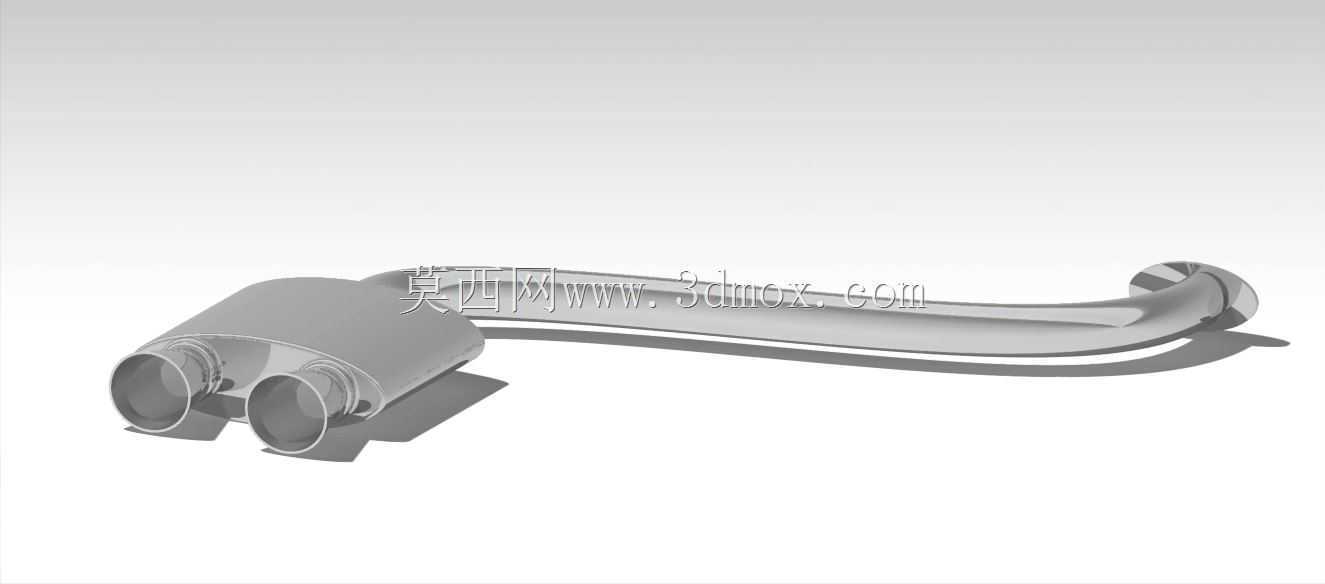

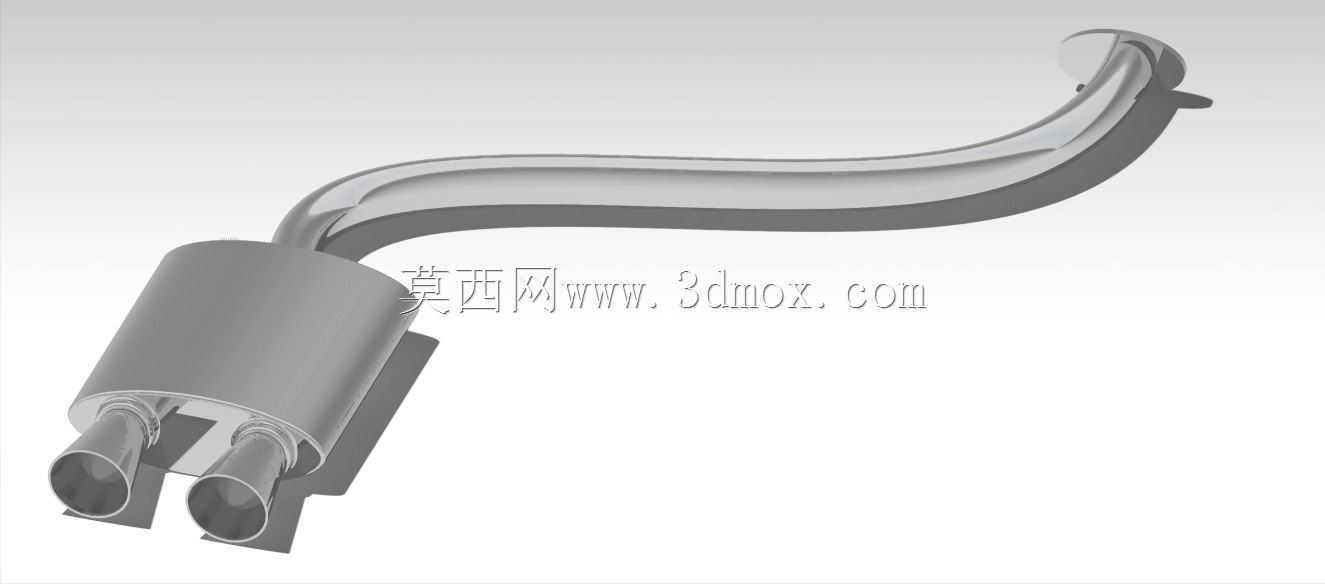

　　这套排气尾段结构面向乘用车后底盘排气系统布置，核心由消声筒体、双出尾管、长弯管及连接法兰构成，主要承担发动机废气导出、排气脉动衰减与车尾噪声控制任务。在整车装配关系中，筒体通常通过吊耳与橡胶悬挂件固定在后副车架或底盘纵梁附近，弯管向前衔接中段催化器或柔性节，尾管从后保险杠下方伸出，需同时避让后桥、油箱、护板及车身钣金。

　　从功能上看，筒体是主要消声容积腔，双进气口与内部隔板、穿孔管配合，可通过膨胀、干涉和吸声材料降低中低频排气噪声；双出尾管既用于引导气流向车后排出，也影响背压与外观造型。长弯管的曲率并非随意绘制，而是按照底盘走向逐步偏转，使管路在有限空间内平滑过渡，避免急弯造成局部流速骤增、涡流和额外背压。管端连接位置需要保留装配公差，法兰或卡箍接合面应保证同轴度，防止装车后出现应力集中或密封不良。

　　建模时先确定筒体轴线与尾管出口位置，再沿底盘包络面铺设弯管中心轨迹。筒体采用近似圆柱腔体，端部封板与接管相交处需要保留焊接搭接区域；双尾管从筒体下端平行伸出，管口间距、伸出长度和倾斜角度都要与后保险杠开口、扩散器造型以及离地间隙相协调。弯管上段与筒体入口之间通过过渡段连接，路径中多处弯曲半径应尽量统一，兼顾真实管材弯曲工艺与模具可行性。若弯曲半径过小，实际生产中容易出现管壁褶皱、截面椭圆化；若半径过大，则会占用更多底盘空间。

　　安装边界方面，需要重点校核三类间隙：其一为管路与后桥、悬架摆臂等运动部件的动态间隙，不能只按静止位置判断；其二为筒体、弯管与油箱、制动管路、线束及车身底板的热安全距离，必要时在模型中预留隔热罩空间；其三为尾管与保险杠、塑料护板的距离，避免高温排气长期烘烤外观件。筒体支架位置应靠近刚性较好的壳体区域，吊耳布置要让排气系统重量均匀传递，并允许热膨胀带来的少量位移。

　　结构细节上，双出尾管管口做了平齐截断处理，便于后期增加装饰喉口；筒体侧面的安装耳板用于连接橡胶吊耳，板件方向应与受力方向匹配，减少交变振动下的撕裂风险。弯管末端的连接接口需与前段排气口径一致，若采用卡箍连接，应保留直管段长度；若采用法兰连接，则需在结合面处预留螺栓操作空间。整体模型以实体和曲面连续过渡为主，能够直观反映排气路径、腔体占位和周边干涉关系，适合在底盘总布置、排气系统方案评审、焊接工装设计以及改装件开发中作为结构参考。
