梅赛德斯概念乘用车轮毂带轮胎总成

　　这套轮端总成在整车开发流程里属于底盘行走系统与外饰造型协同的关键部件，前期概念评审阶段就要把轮胎包络、轮辐造型、制动间隙和转向跳动边界一起锁定，不能等悬架硬点冻结后再反向凑数。实际装车场景覆盖豪华乘用车的展示样车、风洞验证台架以及车展概念车，轮辋需要同时承受垂向冲击、侧向过弯载荷和驱动扭矩，胎面则负责把悬架传递下来的力转化为路面附着。

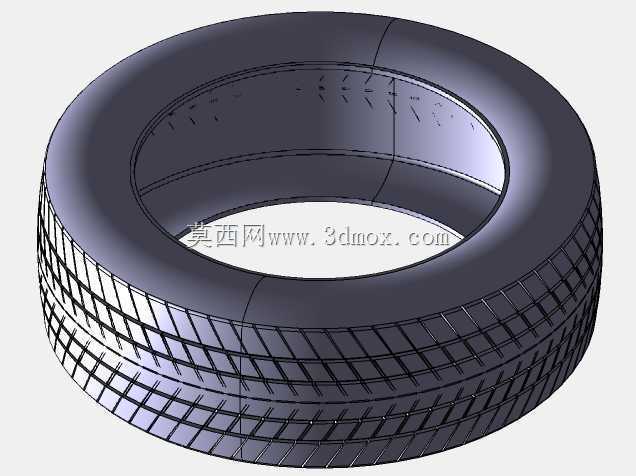

　　从结构拆分来看，总成包含橡胶轮胎、多辐式铝合金轮辋、中心轮毂盖以及轮辐之间的镂空区域。轮胎采用低扁平比设计，胎侧较薄，配合大直径轮辋，能够在概念车上突出运动姿态；胎面花纹沿周向布置连续肋条与纵向沟槽，建模时需要还原沟槽深度和节距变化，便于后续做接地压力分布校核。轮辋部分采用分叉式五辐造型，每根主辐条在靠近轮缘处再次拆分，形成十组视觉端点，这种造型在保证铸造拔模斜度的同时，让制动卡钳从辐条间隙中露出，兼顾散热与展示效果。

　　设计思路上，轮心位置预留奔驰标识安装面，中心孔周围均匀分布螺栓孔，孔位节圆需要与车轴法兰匹配；轮辐背面要留出制动盘厚度方向的空间，概念阶段通常按大尺寸通风制动盘加多活塞卡钳预留包络，避免实车装配时出现干涉。轮辋外缘的胎圈座直径、胎圈宽度和气门嘴孔位都按照常规乘用车轮辋轮廓处理，轮胎胎圈与轮辋配合处设置凸起的轮缘，防止低气压工况下胎圈脱开。

　　外形与安装边界方面，轮胎外径决定了整车离地间隙和轮拱开口半径，建模时需要把轮胎在满载压缩、最大转向角两种极限姿态下的扫掠空间做出来，轮罩内板、减震器筒身、下摆臂球销都要与该扫掠体保持安全间隙。轮辋偏距直接影响轮距和轴承载荷，偏距过小会让轮胎外凸增加刮擦翼子板风险，偏距过大则会使轮辐贴近悬架杆件。轮胎断面宽度也要与轮辋宽度对应，过窄轮辋配宽胎会造成胎圈变形异常，过宽轮辋配窄胎则会让胎侧过度拉伸。

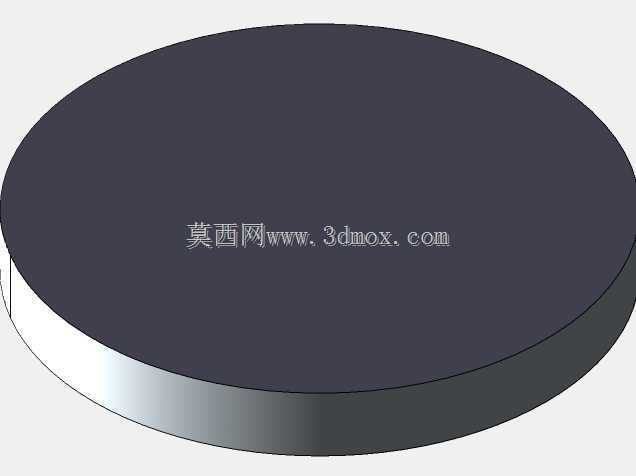

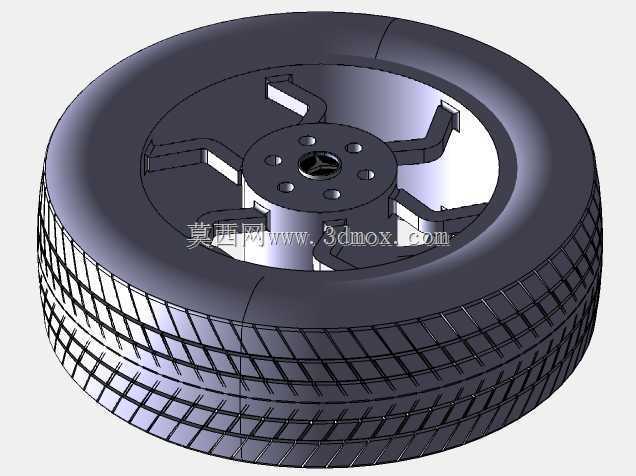

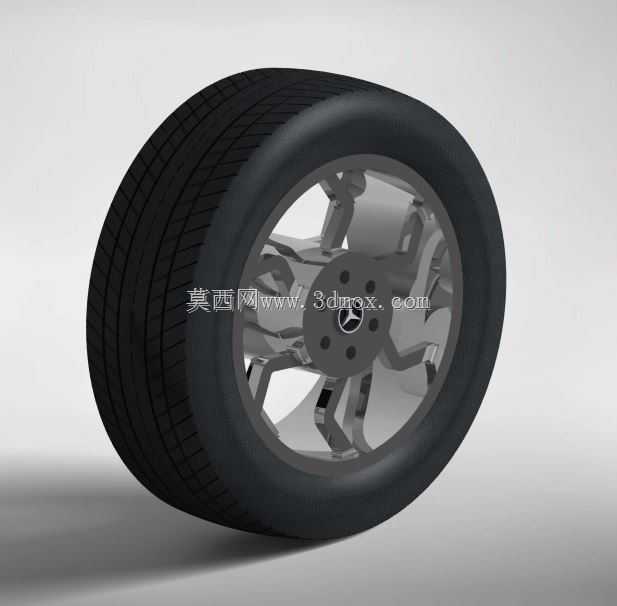

　　在三维建模环节，橡胶胎体适合用旋转特征加周向花纹阵列完成基础形状，胎侧文字和沟槽通过包覆或投影方式贴合曲面；轮辋属于薄壁回转体加复杂辐条，可先绘制单根辐条的自由曲面，再绕轮心圆周阵列，最后与轮辋筒体合并。装配时以轮心轴线为基准，轮胎内孔与轮辋外圆柱面同轴配合，轮毂盖贴合中心安装面，螺栓孔与车轴法兰孔位对齐。渲染阶段需要区分橡胶的哑光颗粒质感、铝合金轮辐的金属切削光泽以及轮毂盖标识的高光面，这样在方案评审时能够直观判断造型分色和材质搭配是否符合整车定位。

　　工程校核中还要关注轮胎静负荷半径，它会影响车速表标定、ABS轮速信号匹配以及悬架K&C特性；转动惯量则关系到簧下质量和加速响应，概念轮辋虽然造型夸张，但壁厚不能无限制减薄，需要在铸造工艺允许的最小壁厚和重量目标之间平衡。轮辐镂空面积过大虽然视觉轻盈，却会降低轮辋径向刚度，实际开发中要通过筋条过渡和壁厚渐变来补偿。
