摩托车配套带卡钳后制动盘结构设计

　　这套带卡钳的后制动盘组件，主要适配中小排量两轮摩托车的后轮制动回路，也可经过尺寸微调后用于电动两轮车、全地形车的后轮制动位，是行车安全系统里直接决定制动效能的核心执行部件。日常骑行场景中，不管是城市通勤的频繁点刹、国道巡航的持续减速，还是非铺装路面的紧急制动，这套组件都需要稳定传递制动力矩，把卡钳输出的夹紧力转化为阻碍车轮转动的摩擦阻力，避免制动过程中出现热衰退、抖动、异响这类影响骑行安全的问题。

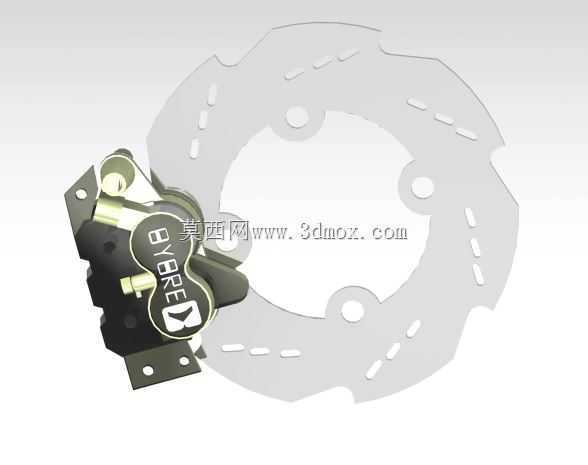

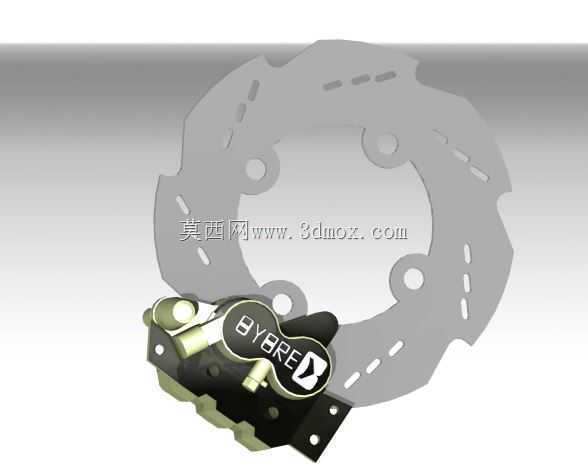

　　从功能特性来看，制动盘采用了波浪形外轮廓设计，盘面上开设多组径向散热槽，一方面能在高速转动时带动周边空气形成对流，快速带走摩擦产生的热量，避免长时间制动后盘体温度过高导致摩擦系数下降；另一方面不规则的外边缘可以在制动过程中持续刮除刹车片表面的磨屑，减少磨屑在摩擦面堆积造成的制动打滑，同时也能在一定程度上降低盘体重量，减少后轮的转动惯量，提升车辆的操控响应性。配套的卡钳采用浮动式单活塞结构，卡钳本体通过安装支架固定在后摇臂的预设点位上，制动时活塞推动内侧刹车片贴紧制动盘内侧，卡钳本体在导向销上滑动，带动外侧刹车片同步夹紧盘体，相比对向多活塞卡钳结构更简单，维护成本更低，完全能满足日常代步类两轮车辆的制动需求。

　　设计过程中首先要明确安装边界，制动盘的中心安装孔位需要和后轮轮毂的安装轴径匹配，盘体上的四个固定螺栓孔分布圆直径要和轮毂的安装螺柱位置完全对齐，装配后制动盘的端面跳动量需要控制在0.05mm以内，否则制动时会出现方向盘（车把）抖动、刹车片偏磨的问题。卡钳的安装支架需要匹配后摇臂上的两个安装支点，保证卡钳夹紧面和制动盘盘面完全平行，刹车片和盘体之间的单侧间隙控制在0.1mm左右，既不会因为间隙过大导致制动行程过长，也不会因为间隙过小出现拖刹、磨盘的问题。

　　结构设计阶段需要做受力校核，按照车辆满载状态下最高车速紧急制动的工况计算制动力矩，确定制动盘的有效摩擦半径、盘体厚度，盘体采用高碳铸铁材质，保证高温下的结构强度和摩擦稳定性，卡钳本体采用铝合金压铸成型，在保证安装刚度的前提下尽可能降低簧下重量。散热槽的开设位置需要避开螺栓安装孔的应力集中区域，槽的边缘做圆角过渡，避免应力集中导致盘体在冷热交变工况下出现开裂。卡钳上的放气螺钉位置设置在腔体最高点，方便后期维护时排出液压回路里的空气，保证制动手感的线性。

　　实际装配时，制动盘通过内六角螺栓固定在轮毂上，螺栓需要涂抹螺纹锁固胶，按照对角顺序分次拧紧到规定扭矩，避免盘体安装受力不均。卡钳支架固定在后摇臂上之后，需要先推入外侧刹车片，再将卡钳本体套在制动盘外侧，拧紧导向销的固定螺栓，之后反复捏动制动手柄，确认活塞伸缩顺畅，刹车片回位正常，转动后轮时没有摩擦异响，才算完成初步装配。后期使用过程中，需要定期检查刹车片的磨损厚度，当摩擦材料厚度小于1.5mm时需要及时更换，同时检查制动盘的磨损量，当盘体厚度小于设计最小值时也需要同步更换，避免制动失效。

　　这套结构的设计没有追求极致的赛道级制动性能，而是偏向民用代步场景的可靠性和易维护性，所有安装尺寸都参考了主流125cc到150cc排量摩托车的后摇臂和轮毂安装标准，通用性较强，在做同类型车辆的制动系统改装或者维修替换时，可以直接参考这套结构的尺寸参数做适配调整，不需要重新从零开始做结构设计，能大幅缩短研发周期。
