汽车车身BIW尾门内板结构设计

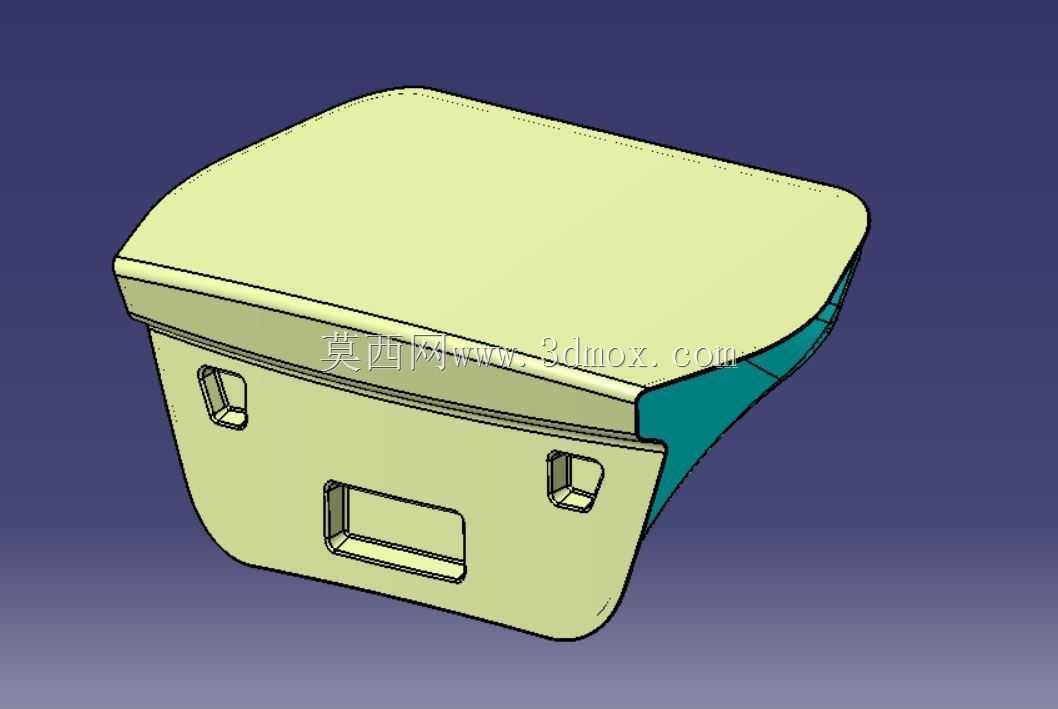

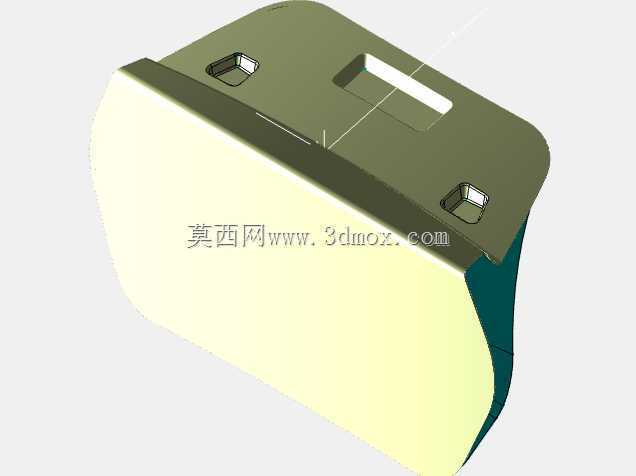

　　在整车白车身开发流程中，尾门作为覆盖车身后部开口的关键活动部件，既要承担外观匹配、密封防水、NVH性能保障的基础功能，还要兼顾尾门铰链、气弹簧、锁具、内饰板、尾灯、后雨刮等多类附件的安装承载需求，其结构设计合理性直接影响整车后部的使用体验与装配精度。本次呈现的尾门内板结构，采用整体式冲压钣金成型方案，整体轮廓匹配车身尾部D柱、侧围后段、后保险杠上沿的匹配边界，周圈设计有连续的密封胶条安装面，通过翻边结构保证胶条压缩量均匀，避免车辆行驶过程中出现尾部漏风、漏水、高速风噪过大的问题。从结构布局来看，内板上分布的多组镂空区域，并非单纯为了减重，而是对应不同附件的安装避让与操作空间：上方的异形开孔对应后风挡玻璃的安装定位与粘胶作业空间，

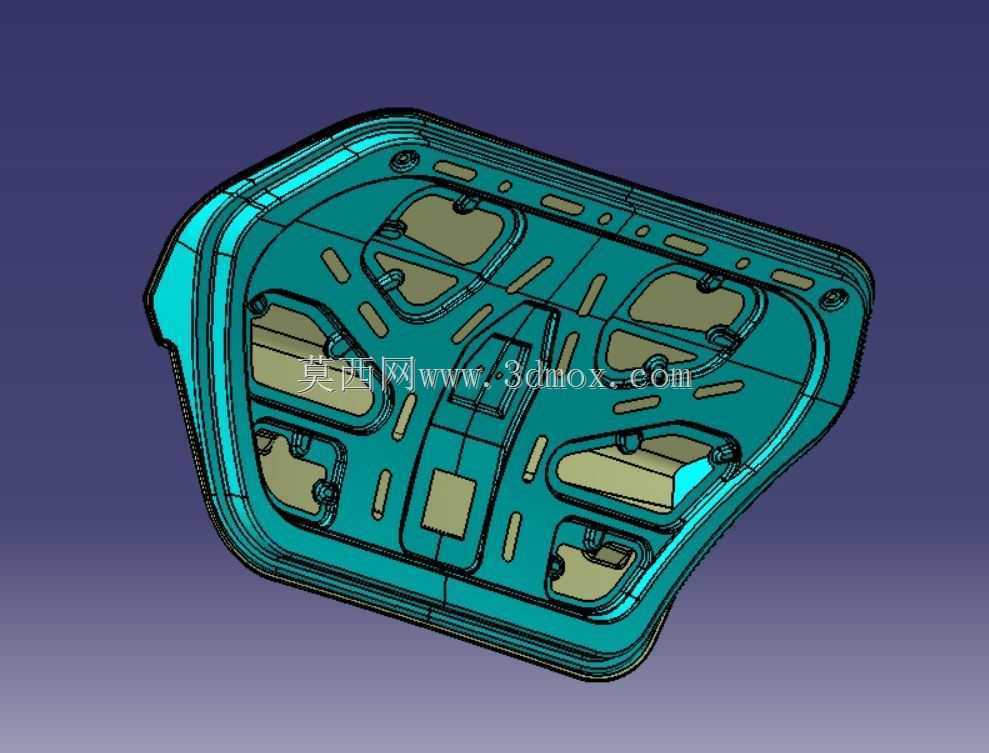

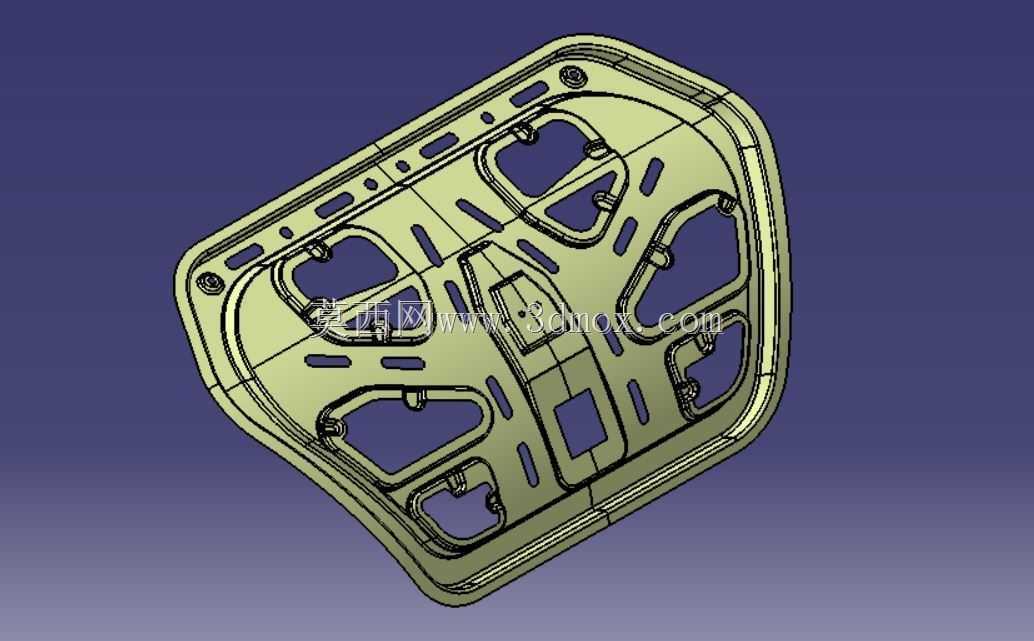

　　中部的方形安装位预留了尾门锁体与锁扣的安装基准面，周边的加强筋结构从锁体安装位向四周辐射，将开关尾门、锁止受力时的集中载荷分散到整个内板板面，避免长期使用后出现锁位变形、尾门下沉的问题。两侧的对称开孔对应尾灯的内侧安装点，开孔周边设计有三层阶梯式翻边，既可以作为尾灯装配时的定位靠面，也能在车辆发生低速后部碰撞时，通过翻边的轻微溃缩吸收部分冲击能量，降低尾灯碎裂的概率。设计过程中，所有安装点的凸台高度都经过严格的公差匹配，铰链安装位的凸台平面度控制在0.1mm以内，保证尾门装配后与侧围、顶盖的间隙面差符合整车DTS要求，气弹簧安装座的位置经过运动校核，确保尾门开启到最大角度时，气弹簧不会与内饰板、线束产生运动干涉，

　　同时开启力矩符合人机工程要求，不同力度的使用者都能顺畅完成尾门的开关操作。内板上分布的多组圆形定位孔与长圆孔，分别承担冲压工序定位、焊装夹具定位、总装装配定位的作用，主定位孔采用圆孔设计限制X、Y向自由度，辅助定位孔采用Y向长圆孔设计，吸收零件冲压、焊接过程中的尺寸公差，避免装配时出现过定位导致的零件强制变形。周圈分布的小尺寸减重孔，在保证整体扭转刚度、弯曲刚度满足设计指标的前提下，尽可能降低零件自重，减少尾门铰链与气弹簧的长期承载负荷，延长相关附件的使用寿命。考虑到尾门内板需要与外板进行包边连接，内板周圈的包边翻边角度严格控制在105度到110度之间，既保证包边过程中内外板能够紧密贴合，不会出现包边不实、起皱的缺陷，

　　也为涂胶预留足够的空间，提升内外板连接后的整体刚度。内板上预留的线束过孔周边都设计有翻边结构，避免线束装配时被钣金锐边割破绝缘层，同时过孔位置匹配内饰板的卡扣安装位，方便后续线束卡扣的固定，减少行车过程中线束晃动产生的异响。在刚度设计层面，内板的加强筋走向完全贴合载荷传递路径，从两个铰链安装点出发的纵向加强筋，与锁体位置的横向加强筋形成闭环框架结构，让尾门在承受关门冲击力、路面颠簸载荷时，应力能够沿着加强筋均匀传递，不会出现局部应力集中导致的钣金开裂问题。整个零件的安装边界完全适配主流A级SUV车型的尾部开口尺寸，周圈的密封面宽度保持在25mm到30mm之间，保证密封胶条有足够的压缩接触面积，在车辆经过积水路面、高压洗车时，都能有效阻挡水进入车内。
