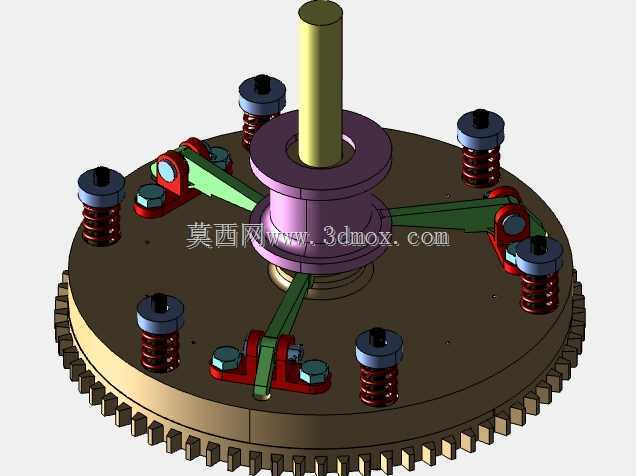

离合器配套调心滚子轴承结构设计

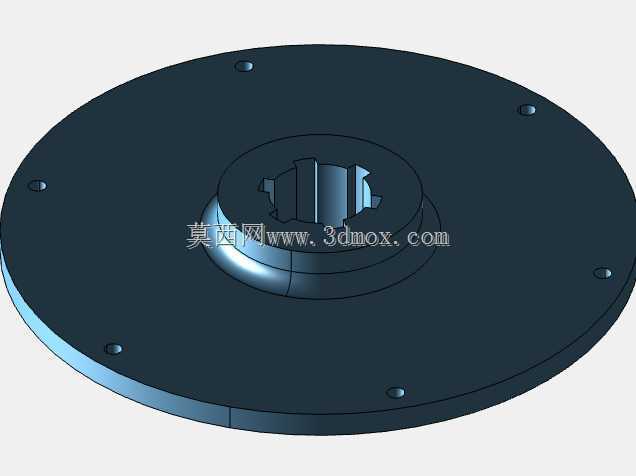

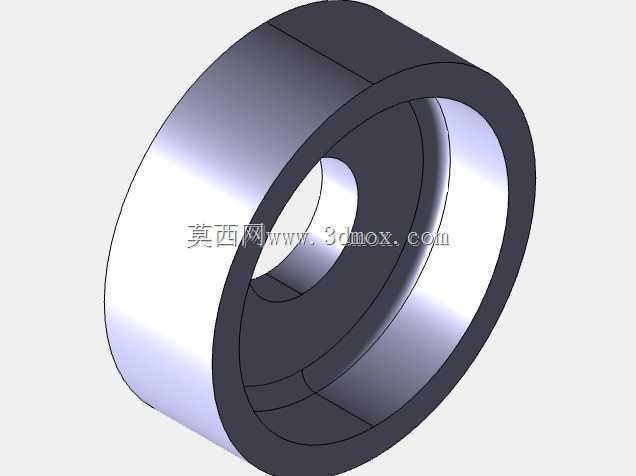

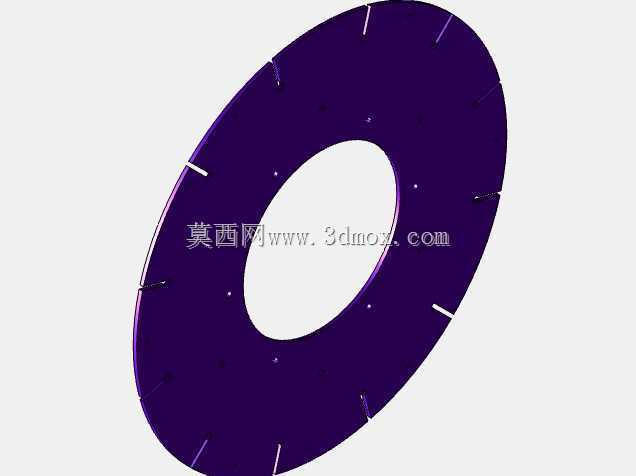

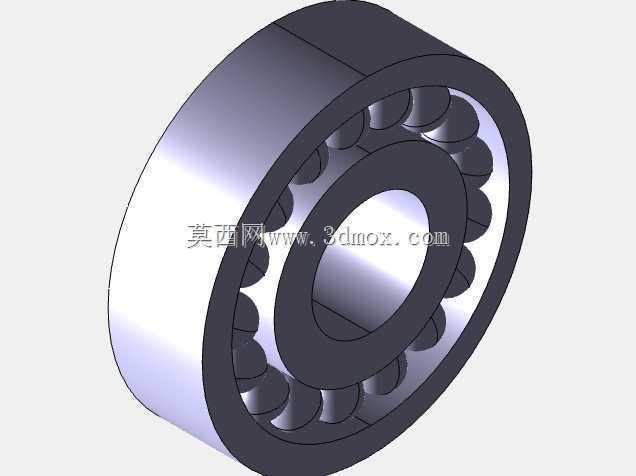

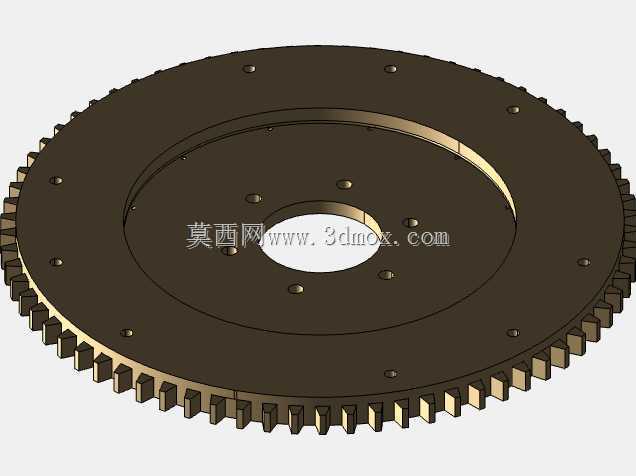

　　在工业传动系统的离合器总成设计中，支撑部件的选型与结构匹配直接决定了整套离合机构的运行稳定性与负载耐受能力，这款配套离合器片的调心滚子轴承结构，正是针对离合工况下的偏载、冲击、频繁启停特性完成的适配设计。很多刚接触传动结构设计的工程师容易忽略离合器支撑端的受力特性，离合器在结合瞬间会产生轴向的冲击载荷，同时摩擦片组在磨损不均、输入输出轴存在微小同轴度误差时，支撑轴承需要同时承受径向载荷、一定的轴向载荷，还要具备自动调心能力来补偿轴系的不对中量，这也是为什么这类离合器支撑端不适合选用深沟球轴承或者普通圆柱滚子轴承的核心原因。从结构设计逻辑来看，这款轴承采用对称球面滚子排布，两列滚子分别沿内圈的两条滚道分布，外圈为统一的球面滚道结构，

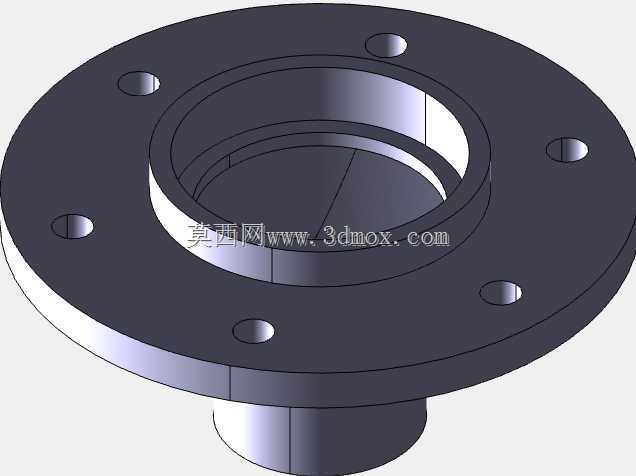

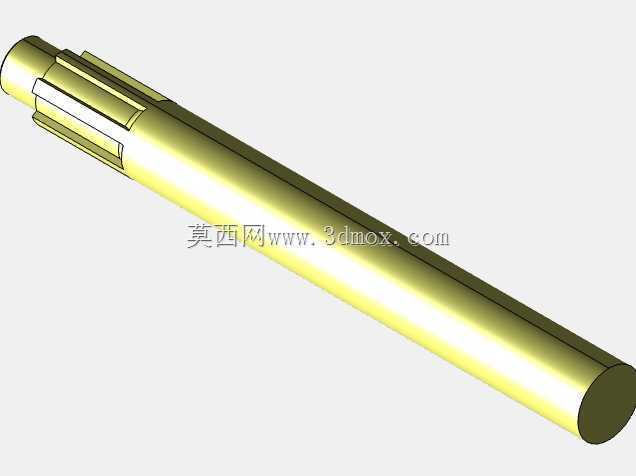

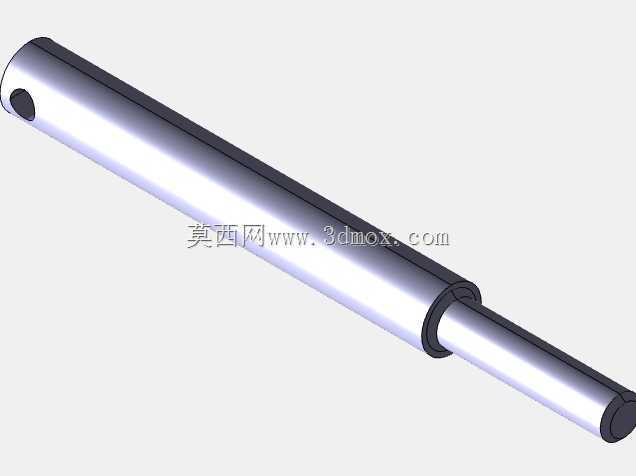

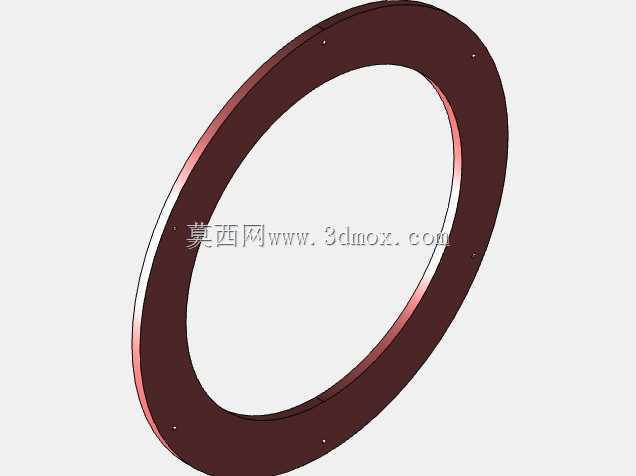

　　这种设计首先保证了调心性能：当离合器输入轴与输出轴因为安装误差、负载变形产生2到3度以内的角偏斜时，轴承可以自动补偿偏斜量，不会出现滚子卡滞、局部应力集中的问题，这一点在重型设备的离合器结构中尤为重要——很多矿山、冶金设备的传动链长，机架焊接变形不可避免，轴系对中很难达到高精度要求，调心结构可以大幅降低安装调试的精度要求，同时减少偏载带来的早期失效。从功能特性上看，这款轴承的滚子采用对数曲线修形设计，滚子与滚道的接触应力沿母线均匀分布，避免了边缘应力集中的问题，在离合器结合瞬间的冲击载荷下，滚子不会因为端部应力过大出现点蚀、剥落。保持架采用冲压钢保持架，经过去毛刺、表面磷化处理，既可以在中低速工况下稳定引导滚子运行，又具备足够的强度耐受离合过程的振动冲击，相比铜保持架成本更低，相比尼龙保持架耐温性能更好，能够适应离合器摩擦片传导过来的120摄氏度以内的工作温度。在安装边界的设计上，这款轴承的内径与离合器输出轴的轴颈采用k6过渡配合，外径与离合器壳体的轴承座孔采用H7间隙配合，这种配合选型是经过多轮工况验证的：内圈与轴过盈配合可以避免轴在频繁正反转、冲击载荷下出现内圈跑圈磨损轴颈，外圈与座孔小间隙配合则可以给轴承留出调心的活动余量，同时方便拆装维护。轴承的轴向定位采用轴用弹性挡圈与孔用挡圈组合的方式，不需要额外加工锁紧螺母的螺纹位置，能够压缩离合器总成的轴向尺寸，对于安装空间受限的紧凑型传动箱非常友好。从实际应用场景来看，

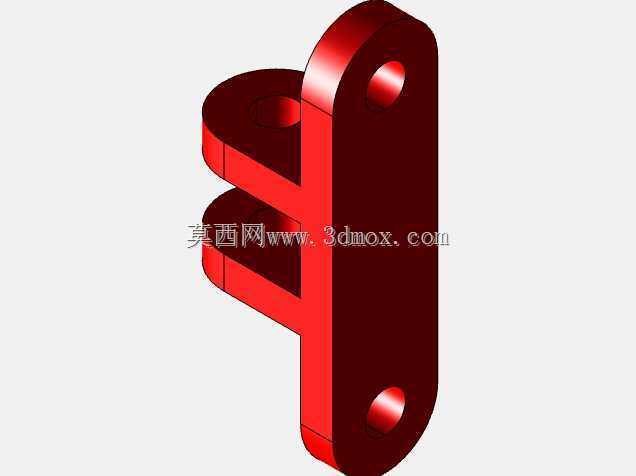

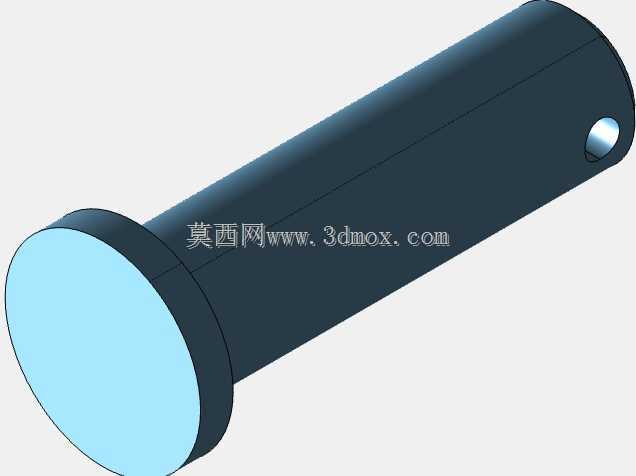

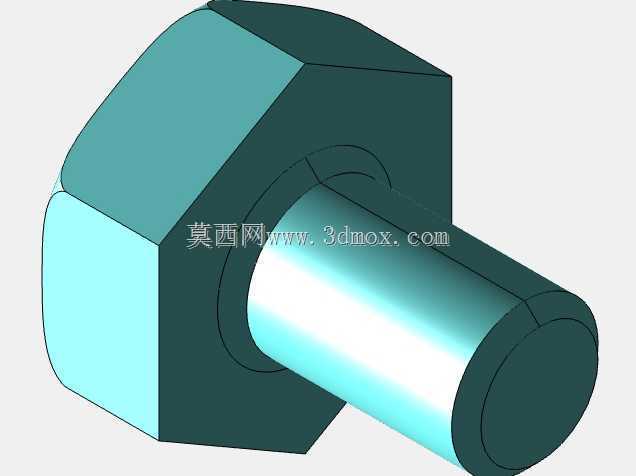

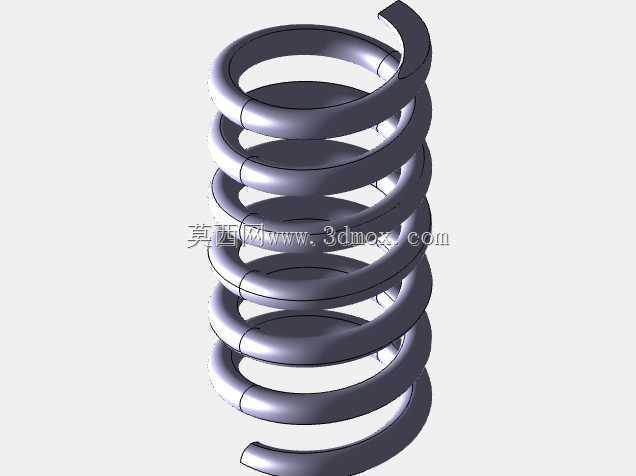

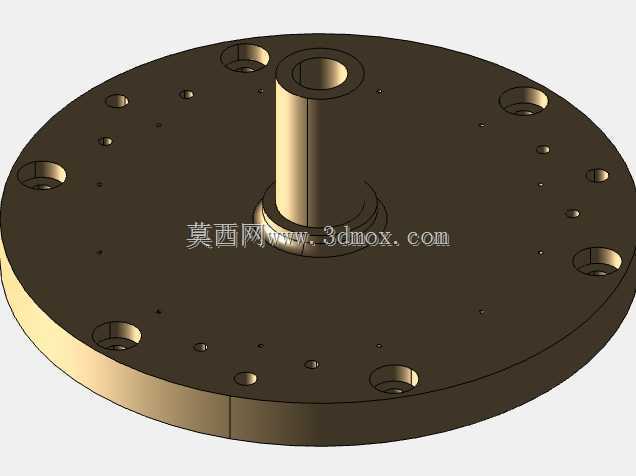

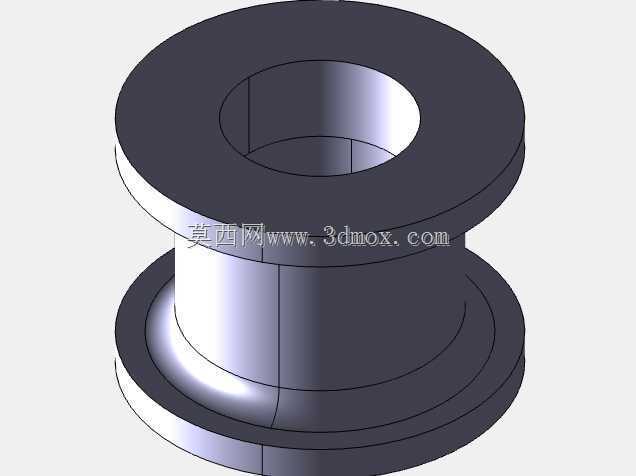

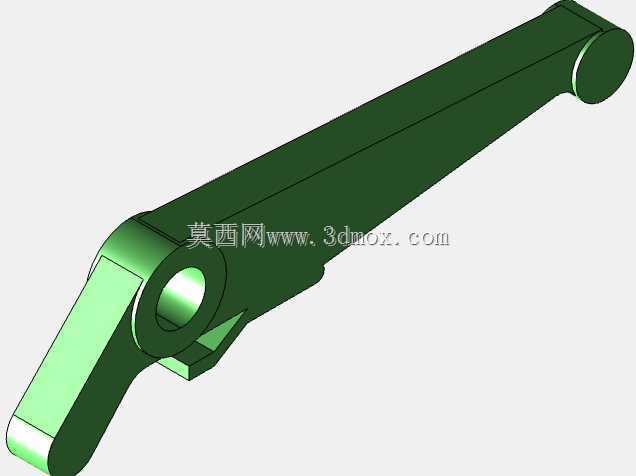

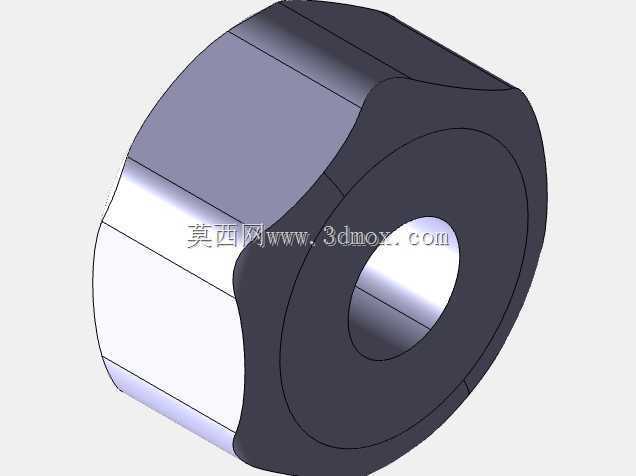

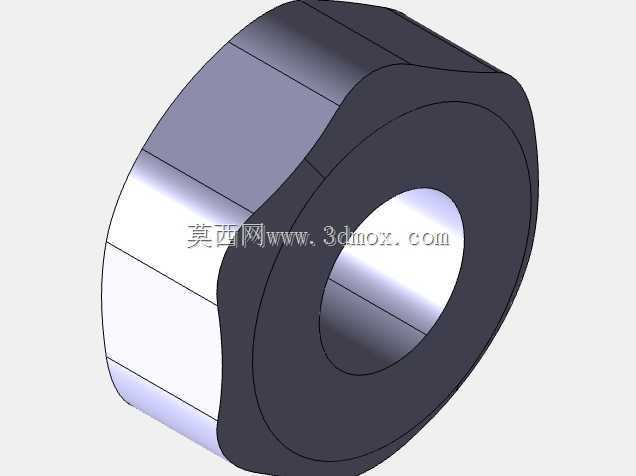

　　这类配套离合器片的调心滚子轴承广泛应用在工业减速机的离合机构、工程机械的换挡离合器、风机传动链的超速离合器、机床主轴的启停离合器等场景，在这些场景中，离合器需要在高速旋转状态下完成结合与分离，支撑轴承不仅要承担轴系的径向重量，还要承受离合过程的轴向冲击，同时要适应多尘、润滑条件一般的工作环境。这款轴承的密封结构采用双唇口丁腈橡胶密封，内置锂基脂终身润滑，不需要额外配置润滑管路，在很多开式传动的离合器结构中，可以避免外部粉尘、铁屑进入轴承滚道，延长维护周期。在三维建模过程中，所有滚子的排布角度、滚道的曲率半径、保持架的兜孔间隙都严格按照机械设计手册的参数进行建模，装配关系完全还原实际装配流程：先将内圈组件与滚子、保持架组装成内组件，

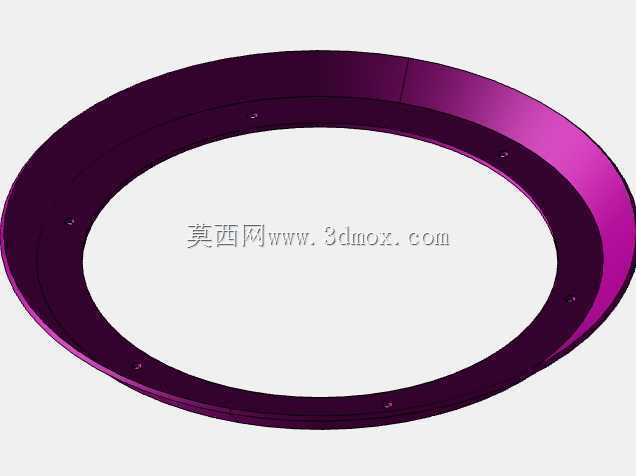

　　再压入外圈，最后安装密封件，模型中保留了所有的安装倒角、退刀槽、圆角等工艺特征，导入有限元分析软件时可以直接划分网格进行接触应力分析，不需要额外修复几何特征。很多工程师在做离合器总成设计时，容易直接调用标准轴承库的模型，忽略轴承与周边零件的间隙校核，这款模型特意还原了轴承的实际安装尺寸，包括外圈的安装引导倒角、内圈的轴肩定位高度，在做装配干涉检查时，可以直接验证轴肩圆角是否会与轴承内圈倒角发生干涉，密封件是否会与端盖发生摩擦，大幅减少设计阶段的错误率。在扭矩传递的匹配上，这款轴承的额定动载荷可以适配传递扭矩1200N·m以内的离合器片，额定静载荷可以承受3倍额定扭矩的瞬间冲击载荷，完全覆盖多数工业离合器的负载需求，同时轴承的极限转速可以达到每分钟2800转，能够满足多数中高速传动场景的转速要求。
