赛车悬架外倾角调整弧形板结构设计

　　在场地赛车的底盘调校环节，悬架外倾角的适配精度直接决定了弯道工况下轮胎与地面的接触面积，进而影响抓地力极限与过弯速度，这款弧形调整板正是针对这一调校需求设计的结构件。从实际装车场景来看，该部件安装于悬架立柱与下摆臂的连接位置，通过不同的安装位偏移量实现外倾角的精准调整，区别于民用车辆固定角度的安装结构，赛车在不同赛道、不同轮胎配方、不同下压力设定下，都需要针对性调整外倾角参数，这款弧形板的多槽位设计可以覆盖-1.5度到-4度的常用调校区间，满足多数场地赛、拉力赛的调校需求。

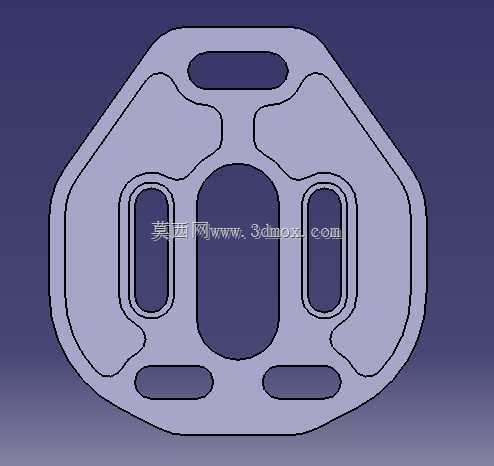

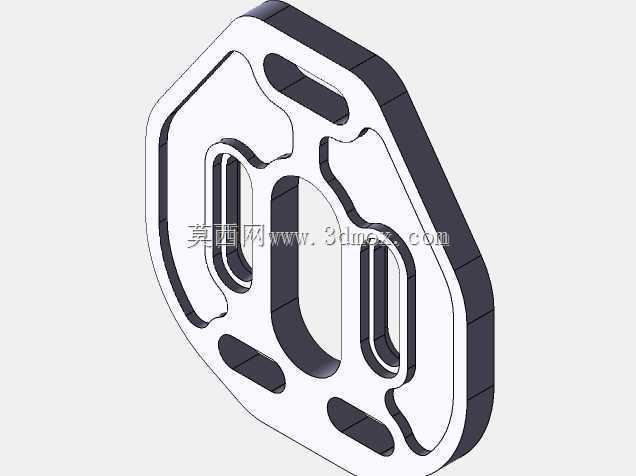

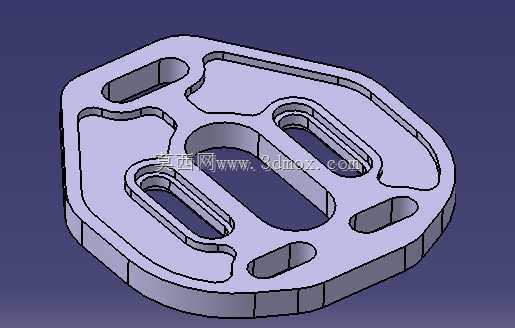

　　从结构设计逻辑来看，整体采用扁平类板状构型，主体轮廓做了大圆角过渡处理，避免应力集中导致的部件开裂，毕竟赛车在高速过弯、路肩冲击工况下，连接部位会承受数倍于车重的交变载荷，尖锐边角很容易成为疲劳断裂的起始点。板体上开设的多组长条形安装槽，槽体走向沿弧形轨迹排布，安装时松开固定螺栓即可沿槽滑动调整板体位置，无需完全拆卸部件即可完成角度微调，大幅提升调校效率；槽体周边做了局部加厚凸台，抵消开槽带来的结构强度损失，避免螺栓锁紧时槽口出现压溃变形。板体上的多个镂空减重孔并非随意开设，每个孔位都经过拓扑优化验证，在保证整体刚度满足冲击载荷要求的前提下，尽可能去除非受力区域的材料，降低非簧载质量——对于悬架部件来说，非簧载质量的降低可以直接提升车轮的贴地性能，减少颠簸路面的车轮弹跳，这也是赛车部件设计中始终优先考量的指标。

　　从安装边界来看，板体整体厚度适配常规赛车悬架连接座的安装间隙，所有安装槽的宽度统一匹配赛事常用的12mm级高强度螺栓，孔位间距兼容多数改装款下摆臂与转向节的安装孔距，不需要对原有悬架结构做焊接、打孔等破坏性改装即可直接装用。部件的两个弧形端面分别贴合悬架连接座与摆臂的安装面，加工时需要保证端面的平面度公差控制在0.1mm以内，避免安装后出现附加应力，导致螺栓松动或者部件受力不均。在实际使用中，这类调整板通常采用高强度合金钢冲压后再做热处理，表面做发黑或者阳极氧化处理提升耐磨与抗腐蚀性能，毕竟赛道环境下的雨水、轮胎橡胶残留、刹车粉尘都会对部件表面造成侵蚀，良好的表面处理可以延长部件的使用寿命，减少赛事过程中的故障概率。

　　不同于民用车辆的固定参数设计，赛车部件的设计始终围绕性能优先、可调性优先的原则，这款弧形板没有多余的冗余结构，每一处构型、每一个开孔都服务于外倾角调整与结构强度的平衡，在建模过程中需要重点关注槽位的位置精度、安装面的平面度要求，以及不同调整位置下的部件受力状态验证，确保在极限调校角度下，部件依然能够承受峰值冲击载荷，不会出现变形或者断裂的风险。
